INSTALLATION (SUITE)
Cordon d'alimentation à câbler :
Utilisable lorsqu'une prise 12-24 V CC n'est pas disponible ou dans le cas où une installation
permanente est nécessaire.
1

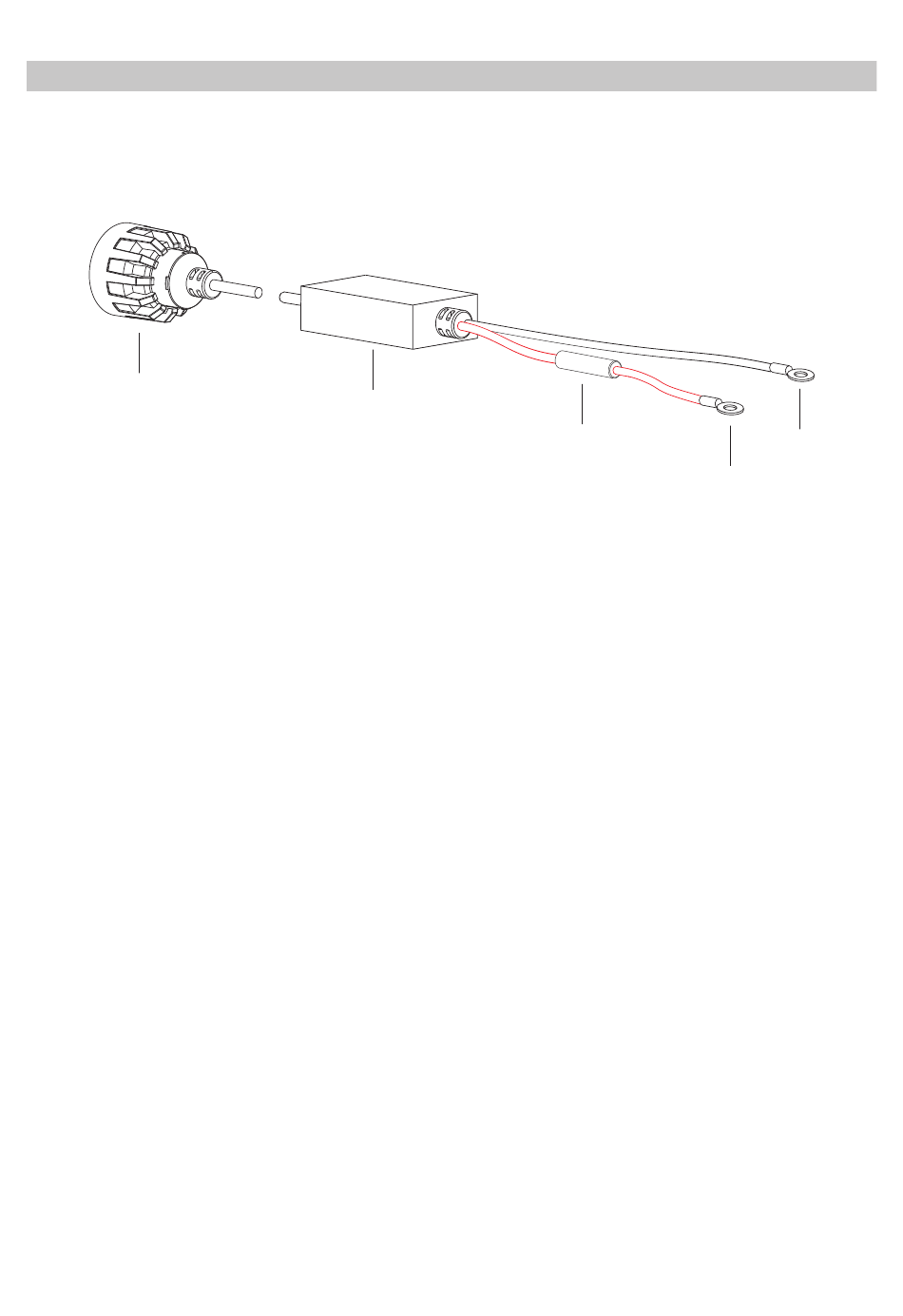

1. Connecteur étanche pour BikeCam
Avant de connecter le câble d'alimentation à la BikeCam, remettez en place le boîtier fileté
adaptateur qui expose le connecteur mini USB et l'ergot de positionnement. Vérifiez que les
deux sont correctement alignés avec les connecteurs de la BikeCam, puis réinsérez,
repositionnez le boîtier fileté adaptateur et serrez uniquement à main.
2. Convertisseur 12-24 V CC vers 5 V CC
Le convertisseur transforme la tension d'alimentation 12-24 V CC en une tension de sortie de
5 V CC, nécessaire au fonctionnement de la BikeCam.
Il sert aussi comme système de protection de la BikeCam et de la source d'alimentation (moto)
contre surtension, surcharge, surchauffe et court-circuit.
3. Porte-fusible par câble
Le cordon à câbler est muni d'un fusible afin de protéger la BikeCam et la source d'alimentation
contre des dommages résultant de surtension/surcharge, de court-circuit, d'un cordon abîmé ou
d'une panne du produit.
Le fusible (2 A, 20 mm) peut être remplacé par l'utilisateur. Dévissez le boîtier, remplacez le
fusible et réassemblez.
4. Borne à anneau positive (+) sur le câble rouge
Borne à anneau positive (diamètre intérieur de 6 mm) à connecter au pôle positif de la batterie.
5. Borne à anneau négative (-) sur le câble noir
Borne à anneau négative (diamètre intérieur de 6 mm) à connecter au pôle négatif de la
batterie ou au châssis de la moto pour mettre à la terre le cordon à câbler.
Remarque :
- Le cordon à câbler est muni d'un fusible (2 A, 20 mm) afin de protéger la BikeCam et la source
d'alimentation contre des dommages résultant de surtension/surcharge, de court-circuit, d'un
cordon abîmé ou d'une panne du produit.
Le fusible peut être remplacé par l'utilisateur en dévissant le boîtier de fusible par câble.
Remplacez le fusible et réassemblez.
Voir la page suivante pour les instructions d'installation du cordon à câble.
