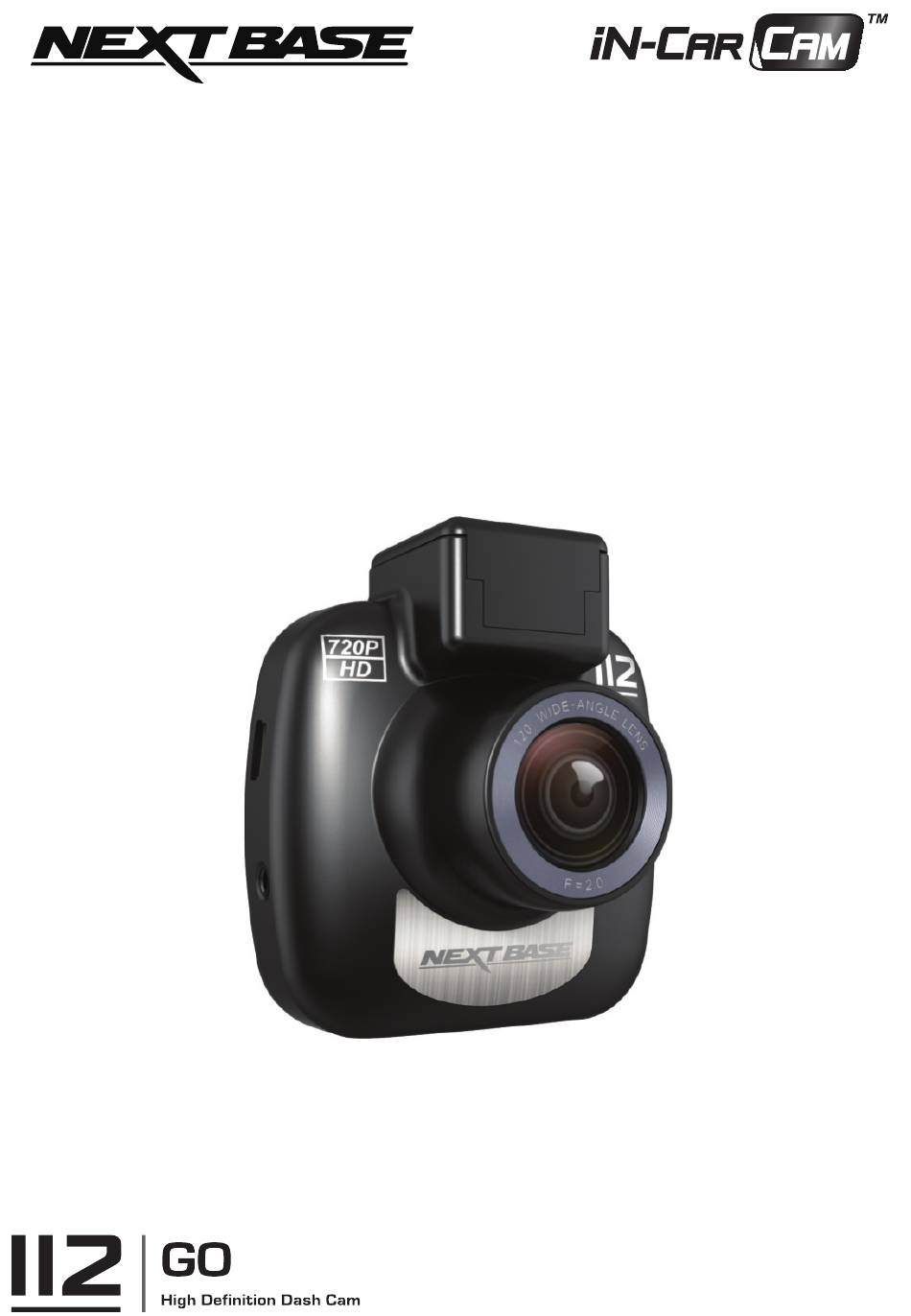

- Page 1 Manuel d’utilisation...
- Page 3 INTRODUCTION À L’UTILISATION D’UNE iN-CAR CAM La gamme de caméras embarquées d’iN-CAR CAM a été spécifiquement conçue pour une utilisation pratique. Il n’est PAS recommandé de changer les paramètres par défaut, qui ont été soigneusement sélectionnés pour des performances quotidiennes optimales. Fonctionnement de base.
-
Page 4: Table Des Matières
SOMMAIRE INTRODUCTION À L’UTILISATION D’UNE iN-CAR CAM ..........03 SOMMAIRE ........................04 PRÉCAUTIONS ......................... 05 PRÉCAUTION D’EMPLOI ....................05 FICHE TECHNIQUE ......................06 CONTENU DE LA BOÎTE ....................07 CARACTÉRISTIQUES DU PRODUIT ................07 SUPPORT CONNECTÉ ..................... 08 CAMÉRA - PIÈCES ET COMMANDES ................09 INSTALLATION DANS LE VÉHICULE ................ -
Page 5: Précautions
PRÉCAUTIONS Veuillez lire attentivement ce manuel avant de procéder à l’installation et gardez-le pour vous y référer dans le futur. Il vous sera utile si vous rencontrez un problème. AVERTISSEMENT : Ne pas exposer ce produit à la pluie, à l’humidité ou à l’eau sous aucunes circonstances, cela risquerait d’entraîner un électrochoc et un départ de feu. -
Page 6: Fiche Technique
FICHE TECHNIQUE Numéro de modèle/Nom NBDVR112/NEXTBASE iN-CAR CAM GO Alimentation requise 5 V/1,5 A Alimentation Câble de branchement sur l'alimentation électrique de la voiture : 12/24 V CC (fourni) Type de fusible : 20 mm/2 A Sortie : 5 V CC Résolution du capteur... -
Page 7: Contenu De La Boîte
L’apparence des produits peut être légèrement différente de celle présentée ci-dessus. CARACTÉRISTIQUES DU PRODUIT Merci d’avoir acheté notre produit NEXTBASE iN-CAR CAM, dans cette section, nous allons présenter certaines des fonctions disponibles sur cette caméra embarquée. Écran LCD couleur, 2,0 pouces Écran LCD pour une utilisation simple et pour la lecture des fichiers vidéo et photo enregistrés. -
Page 8: Support Connecté
SUPPORT CONNECTÉ Référez-vous à la section ci-dessous pour identifier les différentes parties du support connecté fourni. Levier de verrouillage Le levier de verrouillage est utilisé pour attacher le support sur le pare-brise et le retirer. Tirez le levier vers le bas pour préparer le support à être installé sur le pare-brise. Une fois le support fermement fixé... -
Page 9: Caméra - Pièces Et Commandes
CAMÉRA - PIÈCES ET COMMANDES Veuillez vous référer à la section ci-dessous pour identifier les pièces et les commandes de votre iN-CAR CAM. Avant : Point de fixation au support (situé sous le cache anti-poussière) Après avoir retiré le cache anti-poussière, attachez le support connecté à cet emplacement. Haut-parleur Haut-parleur intégré... -
Page 10: Caméra - Pièces Et Commandes (Suite)
CAMÉRA - PIÈCES ET COMMANDES (SUITE) Arrière : Indicateur LED bicolore Rouge = allumé Rouge clignotant = enregistrement en cours Bleu = batterie en cours de recharge Touche menu Appuyez sur cette touche pour ouvrir le menu du mode actuel, appuyez deux fois pour ouvrir les paramètres généraux. - Page 11 CAMÉRA - PIÈCES ET COMMANDES (SUITE) Arrière (suite) : Touche haut/écran désactivé Haut : Appuyez sur cette touche pour vous déplacer vers le haut dans les menus et passer au fichier suivant en mode lecture. Allumer/éteindre écran : Appuyez sur cette touche pour activer ou désactiver l’écran. Seulement disponible en cours d’enregistrement.
- Page 12 CAMÉRA - PIÈCES ET COMMANDES (SUITE) Haut : 10. Cache anti-poussière Pour retirer le cache anti-poussière, faites le glisser en l’éloignant de la caméra embarquée. Remarque : Replacez le cache anti-poussière lorsque la caméra n’est pas utilisée pendant une période de temps prolongée.
- Page 13 CAMÉRA - PIÈCES ET COMMANDES (SUITE) Côtés : 14. Prise entrée CC et USB Connecter ici le câble de branchement sur l’alimentation électrique de la voiture ou le câble USB. Remarque : - Normalement, le câble d’alimentation est branché au support lors de l’utilisation et non pas directement sur cette prise.
-
Page 14: Installation Dans Le Véhicule
INSTALLATION DANS LE VÉHICULE Veuillez suivre les instructions ci-dessous avant d’installer l’iN-CAR CAM pour la première fois. Pour une utilisation quotidienne, simplement retirer la caméra du support lorsque nécessaire. Insérer la carte microSD Insérez une carte microSD appropriée (classe 10, 48/Mbps minimum) dans l’iN-CAR CAM, assurez-vous que les contacts métalliques soient tournés vers l’écran LCD de l’appareil. -
Page 15: Installation Dans Le Véhicule (Suite)
INSTALLATION DANS LE VÉHICULE (SUITE) Attacher le support à l’iN-CAR CAM Faire glisser l’iN-CAR CAM sur le support. Une fois attachés, les aimants à l’intérieur du support et de la caméra maintiendront les deux éléments ensemble. Attacher le support au pare-brise. Retirer le film plastique protecteur de la ventouse du support. - Page 16 - Ne PAS brancher l’iN-CAR CAM directement sur une source de courant 12 V en coupant l’extrémité destinée à l’allume-cigare, cela entrainerait des dégâts irréversibles. - Un kit de branchement Nextbase est disponible chez votre fournisseur. Il permet de brancher l’appareil directement sur la boîte à fusibles de votre véhicule, laissant ainsi la prise de l’allume-cigare libre pour recharger votre téléphone/appareil de navigation par satellite.
- Page 17 INSTALLATION DANS LE VÉHICULE (SUITE) Veuillez lire et suivre attentivement les remarques ci-dessous pour une utilisation en toute sécurité de l’iN-CAR CAM dans votre véhicule. Conformément aux instructions d’installation, l’iN-CAR CAM doit être installée de manière à ne PAS bloquer la vue du conducteur, de préférence du côté passager du véhicule et derrière le rétroviseur. Bien que l’iN-CAR CAM doive couvrir un champ de vision à...
-
Page 18: Mode Vidéo
MODE VIDÉO L’illustration ci-dessous explique les différentes informations affichées à l’écran lorsque votre iN-CAR CAM est en mode vidéo, certaines icônes ne s’afficheront que lorsque la fonction correspondante a été sélectionnée dans le menu vidéo, de la manière décrite plus bas sur cette page. Mode : indique que l’iN-CAR CAM est en mode vidéo. -
Page 19: Video Menu
MODE VIDÉO (SUITE) Menu vidéo Il est possible d’accéder au menu vidéo en appuyant sur la touche MENU dans le mode vidéo. Video Menu Resolution Exposition Enregistrement Audio Numero de Plaque Les paramètres par défaut ont été soigneusement réglés de manière à permettre une utilisation immédiate de l’iN-CAR CAM sans avoir à... - Page 20 MODE VIDÉO (SUITE) Suite de la page précédente. Video Menu Longueur de Video Mode Parking Rotation Affichage Tamp. Heure & Date Longueur de vidéo Permet de sélectionner la durée de chaque fichier vidéo enregistré. L’iN-CAR CAM continuera à enregistrer, remplissant ainsi la carte mémoire. Lorsque la carte mémoire est pleine, les fichiers les plus anciens seront automatiquement supprimés afin de faire de la place pour de nouveaux enregistrements.
- Page 21 MODE VIDÉO (SUITE) Suite de la page précédente. Video Menu G Sensor 9. G Sensor Désactiver l’accéléromètre intégré ou ajuster sa sensibilité. L’accéléromètre détecte les forces qui activent automatiquement la protection du fichier enregistré en cas de collision. Options : Haut, Moyen, Faible et Inactif Paramètre par défaut : Moyen Remarque : - Lorsque la fonction de «...
-
Page 22: Mode Photo
MODE PHOTO Appuyer sur la touche MODE pour sélectionner le mode photo. L’illustration ci-dessous explique les informations affichées à l’écran lorsque votre iN-CAR CAM est en mode photo. Mode : indique que l’iN-CAR CAM est en mode photo. Exposition : affiche le réglage actuel du niveau d’exposition. Date : date actuelle. -
Page 23: Menu Photo
MODE PHOTO (SUITE) Menu photo Il est possible d’accéder au menu photo en appuyant sur la touche MENU en mode photo. Menu Photo Exposition Tamp. Heure & Date Les paramètres par défaut ont été soigneusement réglés de manière à permettre une utilisation immédiate de l’iN-CAR CAM sans avoir à... -
Page 24: Mode Lecture
MODE LECTURE Appuyer sur la touche MODE pour sélectionner le mode lecture. L’iN-CAR CAM affichera le fichier enregistré le plus récent. Les fonctions de lecture ainsi que les informations affichées à l’écran varient en fonction du type de fichier. Fichiers vidéo : Mode : indique que l’iN-CAR CAM est en mode lecture. - Page 25 MODE LECTURE (SUITE) Fichiers photo : Mode : indique que l’iN-CAR CAM est en mode lecture. Type de fichier : indique si le fichier visionné est un fichier vidéo ou photo. Numéro de fichier : indique le numéro du fichier actuel. Heure : affiche l’heure à...
-
Page 26: Menu Lecture
MODE LECTURE (SUITE) Effacer des fichiers : Sélectionner l’option Effacer Fichiers puis appuyer sur la touche OK. Menu Lecture Effacer Fichiers Protection Deux options seront proposées : Effacer Fichier Effacer TOUS Fichier Effacer Fichers Effacer Fichiers Effacer Fichier Effacer Fichier Effacer TOUS Fichier Effacer TOUS Fichier Une fois la sélection effectuée,... - Page 27 MODE LECTURE (SUITE) Protéger des fichiers : Sélectionner l’option Protection, puis appuyer sur la touche OK. Menu Lecture Effacer Fichiers Protection Deux options seront proposées : Progéger Fichier Déverrouiller Protection Protection Progeger Fichier Progeger Fichier Deverrouiller Deverrouiller Une fois la sélection effectuée, Une fois la sélection effectuée, suivre les instructions à...
-
Page 28: Menu De Configuration
MENU DE CONFIGURATION Menu de configuration Il est possible d’accéder au menu de configuration en appuyant deux fois sur la touche MENU. Menu Reglages Formater Carte SD Heure & Date Langues Economiseur decran Les paramètres par défaut ont été soigneusement réglés de manière à permettre une utilisation immédiate de l’iN-CAR CAM sans avoir à... -
Page 29: Menu De Configuration (Suite)
MENU DE CONFIGURATION (SUITE) Suite de la page précédente. Menu Reglages Bip Sonore Arret Automatique Systeme d’info Reglages Defaut Bip Sonore Activer/désactiver le bip sonore qui se fait entendre lorsque vous appuyez sur une touche ou pour couper le son des sonneries de démarrage et d’arrêt. Options : Actif et Inactif Paramètre par défaut : Actif Arrêt Automatique... -
Page 30: Connexion Pc
Stockage de Masse (Mac) Lorsque cette option est sélectionnée, l’iN-CAR CAM fonctionnera comme un lecteur de carte pour votre MAC. L’icône disque USB externe « NEXTBASE » apparaîtra sur votre Mac et il sera possible de visionner et gérer les fichiers stockés. -
Page 31: Sortie Vidéo Et Audio
SORTIE VIDÉO ET AUDIO L’iN-CAR CAM peut être connectée à des équipements vidéo externes comme une télévision ou un moniteur dans votre véhicule utilisant les entrées RCA standard. Connecter le câble AV (vendu séparément) entre l’iN-CAR CAM et l’appareil externe, puis allumer l’iN-CAR CAM. -
Page 32: Résolution Des Problèmes
Il est peut-être nécessaire de redémarrer l’ordinateur pour permettre au pilote requis de se charger correctement. Débranchez, puis rebranchez l’IN-CAR CAM. Contactez NEXTBASE pour obtenir le pilote requis. Je ne peux pas sauvegarder Exact, l’iN-CAR CAM est un appareil en « lecture seule ». -
Page 33: Résolution Des Problèmes (Suite)
RÉSOLUTION DES PROBLÈMES (SUITE) PROBLÈME SOLUTION La ventouse ne reste pas en Assurez-vous que le film protecteur (film plastique) a bien été place sur mon pare-brise. retiré de la ventouse. Humidifiez légèrement la ventouse avant de la fixer sur le pare-brise. Assurez-vous que le levier de verrouillage est complètement fermé. - Page 34 Problèmes non résolus. Faites revenir l’iN-CAR CAM aux paramètres par défaut dans le menu de configuration et essayez à nouveau. Si le problème persiste, appelez le service d’assistance au (02920) 866429 ou envoyez un courrier électronique à l’adresse suivante : support@nextbase.co.uk...
- Page 36 NBDVR112-IM-FRE-R3...
