Sommaire des Matières pour NextBase iN-CAR CAM 202 Lite

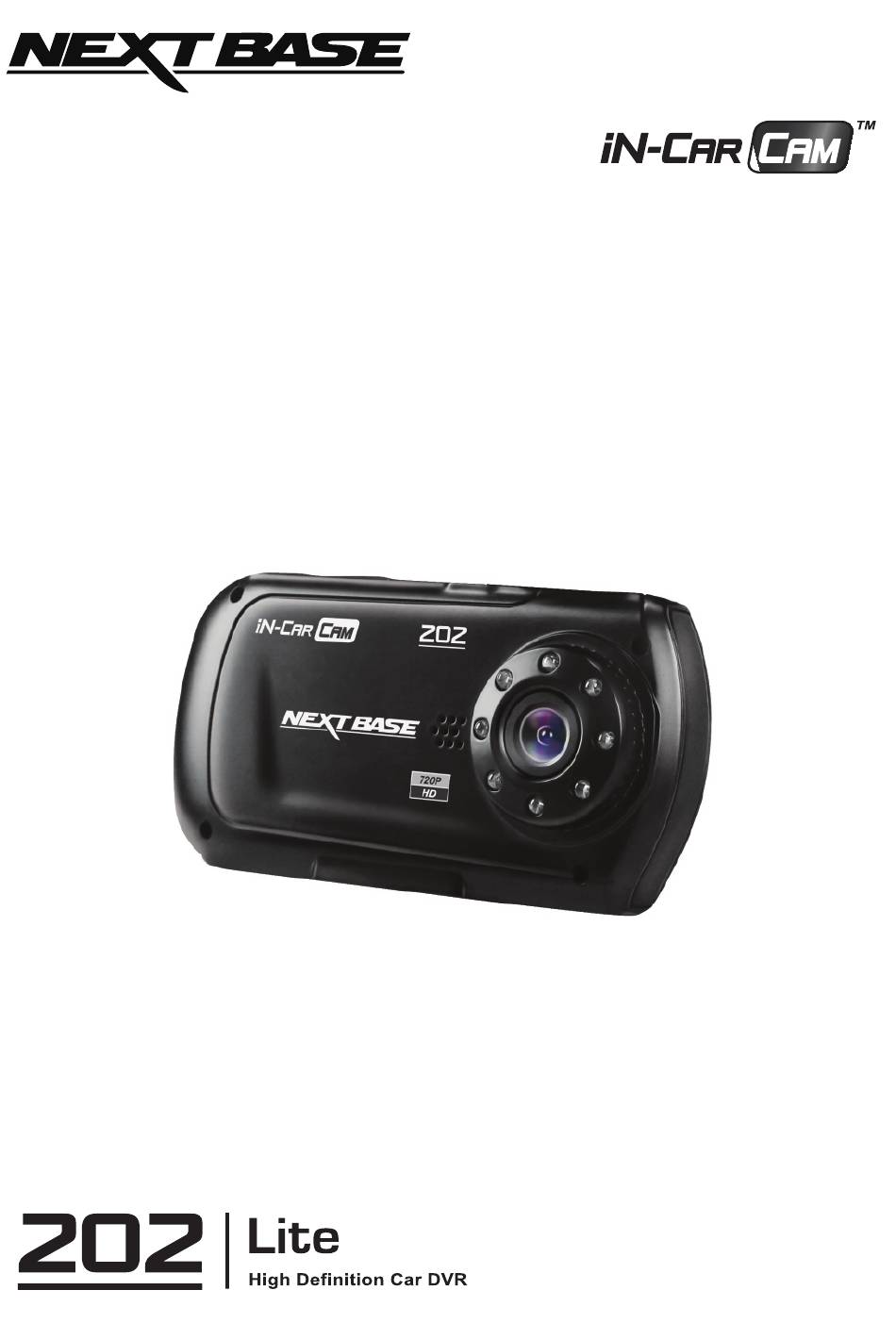

- Page 1 Manuel d'utilisation...
-
Page 3: Table Des Matières
SOMMAIRE PRÉCAUTIONS ......................PRÉCAUTION D'EMPLOI ....................FICHE TECHNIQUE ....................... CONTENU DE LA BOÎTE ....................CARACTÉRISTIQUES DU PRODUIT ................PIÈCES & COMMANDES ....................INSTALLATION DANS LE VÉHICULE ................MODE VIDÉO ......................... MODE PHOTO ........................ MODE LECTURE LECTURE DES VIDÉOS .................... LECTURE DES PHOTOS ................... -
Page 4: Précautions
PRÉCAUTIONS Veuillez lire attentivement ce manuel avant de procéder à l'installation et gardez-le pour vous y référer dans le futur. Il vous sera utile si vous rencontrez un problème. AVERTISSEMENT: Ne pas exposer ce produit à la pluie, à l'humidité ou à l'eau sous aucunes circonstances, cela risquerait d'entraîner un électrochoc et un départ de feu. -
Page 5: Fiche Technique
FICHE TECHNIQUE Numéro de Modèle / Nom NBDVR202 / NEXTBASE iN-CAR CAM 202 Lite Alimentation Requise 5V / 200mA Alimentation Câble de branchement sur l'alimentation électrique de la voiture : 12-24VCC (fourni) Type de fusible : Fusible en verre à fusion rapide 20mm 2A Sortie : 5VCC Résolution du Capteur... -
Page 6: Contenu De La Boîte
L'apparence des produits peut être légèrement différente de celle présentée ci-dessus. CARACTÉRISTIQUES DU PRODUIT Nous vous remercions d'avoir acheté le produit NEXTBASE iN-CAR CAM, dans cette section, nous allons exposer quelques-unes des fonctionnalités de cet appareil. Écran LCD couleur 2,7 pouces 16:9 Un écran large pour une utilisation et un visionnage facilité... -
Page 7: Pièces & Commandes
PIÈCES & COMMANDES Vous trouverez ci-dessous un guide concernant les pièces et les commandes de votre iN-CAR CAM. ON CHARGE RESET NBDVR202 AV HD OUT 15 16 17 18 1. OK Appuyer pour confirmer la sélection ou pour commencer/arrêter un enregistrement. 2. - Page 8 PIÈCES & COMMANDES (SUITE) ON CHARGE RESET NBDVR202 AV HD OUT 15 16 17 18 11. BAS Appuyer pour rétrécir en mode vidéo ou photo et pour vous déplacer vers le bas dans les menus. 12. MENU Appuyer pour accéder au menu dans le mode actuel. Appuyer deux fois pour accéder au menu de configuration (impossible lors des enregistrements).
-
Page 9: Installation Dans Le Véhicule
INSTALLATION DANS LE VÉHICULE Le schéma ci-dessus sert uniquement à titre d'illustration. 1. Insérer une carte mémoire compatible dans l'iN-CAR CAM (classe 6 ou supérieure), en prenant soin de respecter le sens d'insertion correct (contacts métalliques tournés vers l'arrière de l'appareil). Faire glisser la carte mémoire dans la fente jusqu'à... -
Page 10: Installation Dans Le Véhicule (Suite)
INSTALLATION DANS LE VÉHICULE (SUITE) Veuillez lire et suivre attentivement les remarques ci-dessous pour une utilisation en toute sécurité de l'iN-CAR CAM dans votre véhicule. Conformément aux instructions d'installation, il est recommandé d'installer l'iN-CAR CAM de manière à ce qu'elle ne bloque pas le champ de vision du conducteur sur la route, de préférence du côté... -
Page 11: Mode Vidéo
MODE VIDÉO L'illustration ci-dessous explique les différentes informations affichées à l'écran lorsque votre iN-CAR CAM est en mode vidéo, certaines icônes ne s'afficheront que lorsque la fonction correspondante a été sélectionnée dans le menu vidéo, de la manière décrite plus bas sur cette page. 1. -
Page 12: Mode Photo
MODE PHOTO L'illustration ci-dessous explique les différentes informations affichées à l'écran lorsque votre iN-CAR CAM est en mode photo, certaines icônes ne s'afficheront que lorsque la fonction correspondante a été sélectionnée dans le menu photo, de la manière décrite plus bas sur cette page. 01234 AUTO 1. -
Page 13: Mode Lecture
MODE LECTURE Le mode lecture permet de visionner les photos et vidéos stockées dans la carte SD de l'iN-CAR CAM. L'affichage pour la lecture des photos et des vidéos diffèrent légèrement, veuillez vous référer aux sections correspondantes Lecture des idéos Lorsqu'une vidéo est détectée sur la carte SD, l'écran ci-dessous s'affiche. -
Page 14: Lecture Des Photos
MODE LECTURE (SUITE) Lecture des Photos Lorsqu'une photo est détectée sur la carte SD, l'écran ci-dessous s'affiche. L'illustration ci-dessous décrit les différentes informations affichées à l'écran lors de la lecture des photos. 1. Icône lecture de photo : Indique que l'iN-CAR CAM affiche une photo en mode lecture. 2. -
Page 15: Menus Et Réglages
MENUS ET RÉGLAGES Chaque mode (vidéo, photo et lecture) possède un menu, utilisé pour accéder aux différentes options et réglages, appuyer sur le bouton MENU à l'arrière de l'appareil pour accéder au menu spécifique au mode actuellement sélectionné. Utiliser les boutons UP, DOWN pour sélectionner une option, puis appuyer sur le bouton OK pour confirmer. -
Page 16: Menus Et Réglages (Suite)
MENUS ET RÉGLAGES (SUITE) 2. MODE PHOTO 2.1 Mode capture Régler la minuterie de la fonction de déclencheur à retardement, qui peut être utilisée pour prendre des autoportraits ou des photos de groupe. Paramètre par défaut : Single (prise de photo instantanée) 2.2 Résolution Sélectionner la résolution, augmente ou réduit la qualité... -
Page 17: Mode Lecture
MENUS ET RÉGLAGES (SUITE) 3. MODE LECTURE Le menu lecture est identique pour la lecture des vidéos et des photos. 3.1 Effacer Permet d'effacer le fichier actuel ou tous les fichiers. 3.2 Protéger Permet de verrouiller/déverrouiller le fichier actuel ou tous les fichiers. 3.3 Diaporama Permet de démarrer un diaporama des images stockées sur la carte SD, appuyer sur le bouton Menu pour quitter le diaporama. - Page 18 MENUS ET RÉGLAGES (SUITE) 4.7 Mode TV Sélectionner le mode TV requis. Paramètre par défaut : PAL 4.8 Fréquence Sélectionner la fréquence requise. Paramètre par défaut : 50Hz 4.9 Formatage Formatage de la carte SD insérée dans l'appareil, tous les fichiers contenus seront détruits. Pratique recommandée une fois par mois pour assurer un fonctionnement optimal de la carte SD.
-
Page 19: Connexion Pc
CAM comme caméra arrière, tout en étant connecté à un autre appareil pour la visualisation). Les commandes sur l'iN-CAR CAM fonctionnent de manière normale. Veuillez contacter votre vendeur NEXTBASE le plus proche pour acheter des accessoires. -
Page 20: Résolution Des Problèmes
Déconnectez et reconnectez l'In-CAR CAM. Contactez NEXTBASE pour obtenir le pilote requis. La ventouse ne reste pas en Assurez-vous que le film protecteur (film plastique) a bien été retiré place sur mon pare-brise. -
Page 21: Résolution Des Problèmes (Suite)
RÉSOLUTION DES PROBLÈMES (SUITE) SOLUTION PROBLÈME Une fois les LEDS Infrarouge C'est normal. Les LEDS Infragouge ne servent que pour les enregistrements de courte portée. allumées, l'enregistrement nocturne de longue portée ne Pour les enregistrements de nuit, les phares du véhicule fournissent l'éclairage de la route. - Page 22 RÉSOLUTION DES PROBLÈMES (SUITE) SOLUTION PROBLÈME Je n'arrive pas à insérer ma Respectez le sens d'insertion correct, contacts métalliques tournés vers l'écran arrière de l'iN-CAR CAM. carte SD. Poussez la carte SD vers le bas jusqu'à entendre un déclic. Utilisez le bord d'une petite pièce de monnaie si la pression de votre doigt ne suffit pas.
- Page 24 NBDVR202-IM-FRE-R04...
