5 Connexions électriques
Généralités
Tous les branchements de l'ensemble des équipements
électriques, à l'exception des sondes extérieures, des
sondes d'ambiance et des capteurs de courant, sont ef-
fectués à l'usine.
Débranchez le module intérieur avant de procéder aux
■
tests d'isolation du câblage de l'habitation.
Si le bâtiment est équipé d'un disjoncteur contre les
■
défauts à la terre, VVM 320 doit être équipé d'un dis-
joncteur indépendant.
Vous trouverez le schéma de réseau électrique du
■
module intérieur à la page 75.
Les câbles de communication et du capteur de raccor-
■
dements externes ne doivent pas être placés à proxi-
mité des câbles à courant élevé.
La zone minimale entre les câbles de communication
■
et du capteur et les raccordements externes doit être
comprise entre 0,5 mm² et 50, par exemple EKKX ou
LiYY ou équivalent.

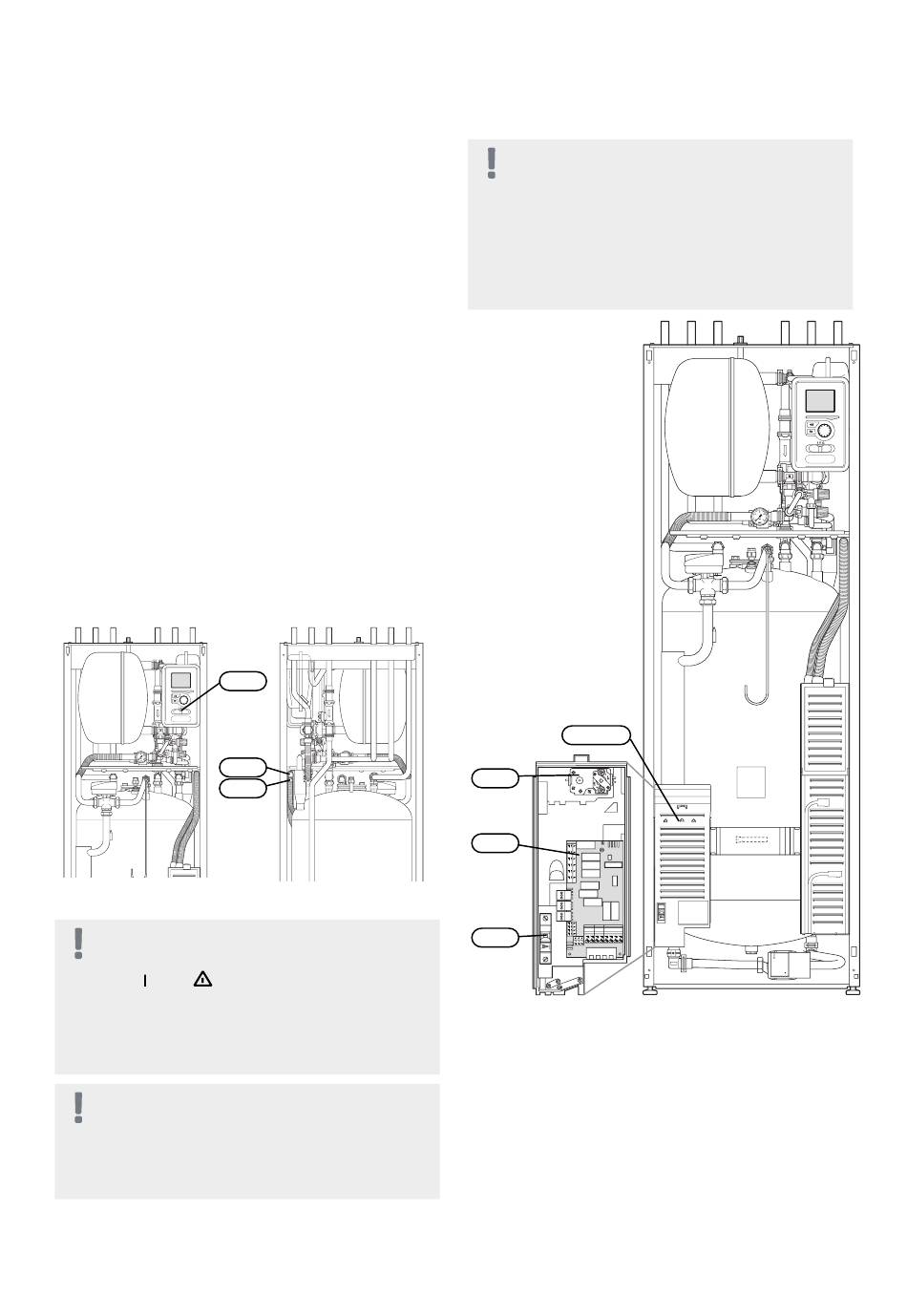

Lors de l'acheminement du câblage dans VVM 320,
■
des serre-câbles (UB1 et UB2 indiqués sur l'image)
doivent être utilisés. Dans UB1 et UB2, les câbles sont
introduits dans le module intérieur de l'arrière vers
l'avant.
VVM320
Avant
REMARQUE!
Le commutateur (SF1) ne doit pas être réglé
sur « » ou «
été remplie d'eau et que le système de radia-
teur n'a pas été purgé, afin de ne pas endom-
mager le limiteur de température, le thermo-
stat et l'appoint électrique immergé.
REMARQUE!
Si le câble d'alimentation est endommagé,
seul(e) NIBE, son représentant de service ou
une personne autorisée peut le remplacer afin
d'empêcher tout danger et dommage.
26 Chapitre 5 | Connexions électriques
SF1
UB1
UB2
Vue arrière
» tant que la chaudière n'a pas
REMARQUE!
L'installation électrique et les réparations
doivent être réalisées sous le contrôle d'un
électricien qualifié. Coupez le courant au
moyen du disjoncteur avant d'entreprendre
toute tâche d'entretien. L'installation et le câ-
blage électriques doivent être réalisés confor-
mément aux stipulations en vigueur.
FD1-SF2
FD1
AA1
FA1
Disjoncteur électrique
Le module intérieur, ainsi qu'un grand nombre de ses
composants internes, sont alimentés par un disjoncteur
électrique miniature (FA1).
VVM320
VVM320
