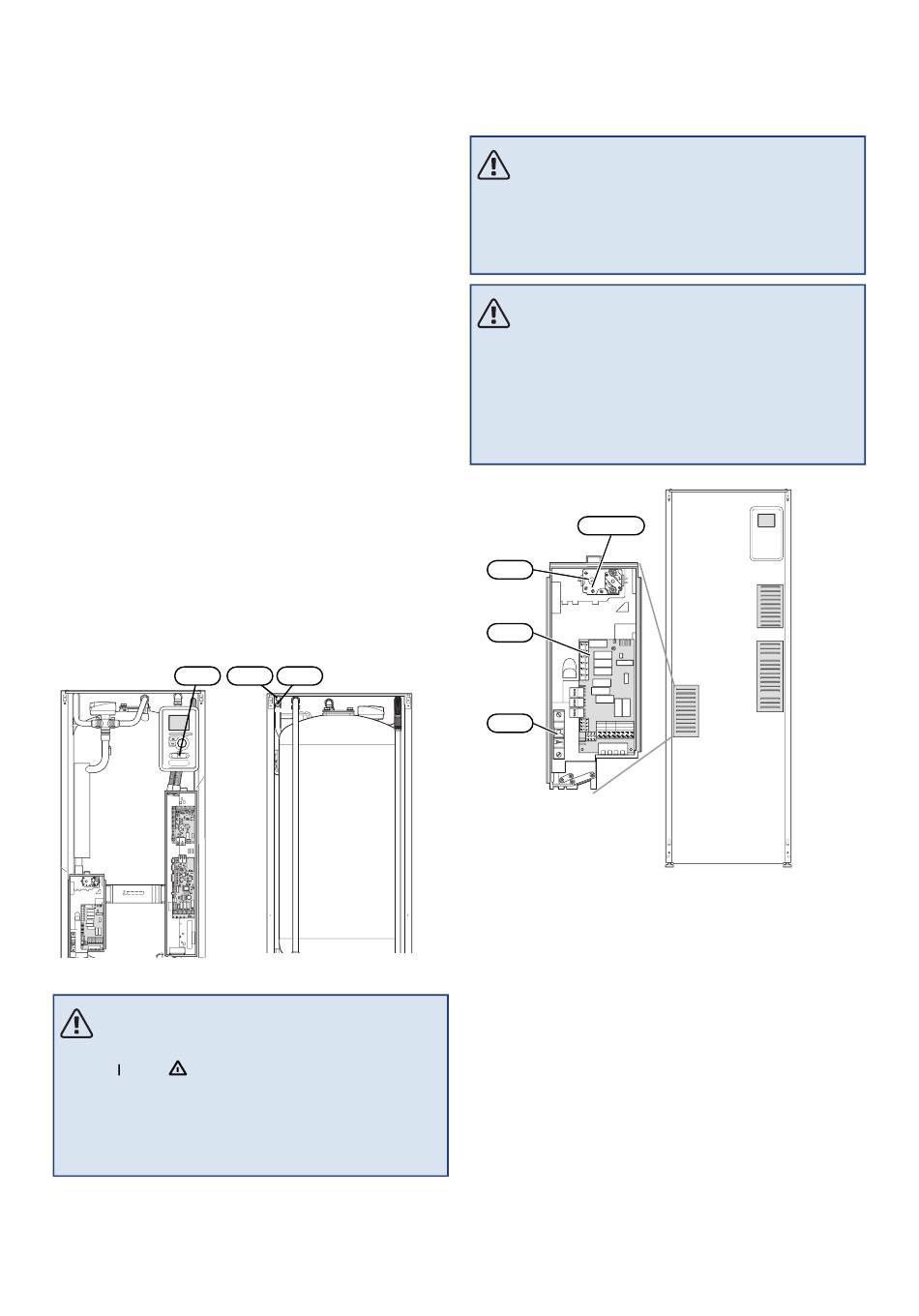

Branchements électriques
Généralités
Tous les branchements de l'ensemble des équipements
électriques, à l'exception des sondes extérieures, des sondes
d'ambiance et des capteurs de courant, sont effectués à
l'usine.
• Débranchez le module intérieur avant de procéder aux
tests d'isolation du câblage de l'habitation.
• Si le bâtiment est équipé d'un dispositif de protection dif-
férentielle, VVM 225 doit être équipé d'un disjoncteur in-
dépendant.
• Pour le schéma électrique de VVM 225, voir la section
« Schéma du circuit électrique ».
• Les câbles de communication et de sondes ne doivent pas
être placés à proximité des câbles de puissance.
• La zone minimale entre les câbles de communication et
du capteur et les raccordements externes doit être com-
prise entre 0,5 mm² et 50, par exemple EKKX ou LiYY ou
équivalent.
• Lors de l'acheminement du câblage dans VVM 225, des
serre-câbles (UB1 et UB2 indiqués sur l'image) doivent
être utilisés. Dans UB1 et UB2, les câbles sont introduits
dans le module intérieur de l'arrière vers l'avant.
SF1
B A
A B
VVM225
Avant
REMARQUE!
Le commutateur (SF1) ne doit pas être réglé sur
« » ou « » tant que la chaudière n'a pas été
remplie d'eau et que le système de radiateur n'a
pas été purgé, afin de ne pas endommager le limi-
teur de température, le thermostat et l'appoint
électrique immergé.
20 Chapitre 5 | Branchements électriques
UB1 UB2
Vue arrière
REMARQUE!
Si le câble d'alimentation est endommagé, seul(e)
NIBE, son représentant de service ou une personne
autorisée peut le remplacer afin d'empêcher tout
danger et dommage.
REMARQUE!
L'installation électrique et les réparations doivent
être réalisées sous le contrôle d'un électricien
qualifié. Coupez le courant au moyen du disjonc-
teur avant d'entreprendre toute tâche d'entretien.
L'installation et le câblage électriques doivent être
réalisés conformément aux règles en vigueur.
FQ10-S2
FQ10
AA1
FC1
DISJONCTEUR ÉLECTRIQUE
Le module intérieur, ainsi qu'un grand nombre de ses com-
posants internes, sont alimentés par un disjoncteur élec-
trique miniature (FC1).
VVM320
