Raccordements optionnels

TOR
Gestionnaire de courant intégré
VVM 320 est équipé d'un gestionnaire de courant inté-
gré, qui limite la puissance de l'appoint électrique. Le
dispositif détermine l'étage maximum de l'appoint élec-
trique compatible avec le disjoncteur différentiel installé.
Si le courant dépasse le courant maximal autorisé par le
disjoncteur différentiel, l'étage d'appoint n'est pas auto-
risé. La taille du disjoncteur différentiel du logement doit
être spécifiée dans le menu 5.1.12.
Gestionnaire de courant avec TOR connecté à
l'alimentation générale de l'habitation
Lorsque dans l'habitation plusieurs appareils électriques
fonctionnent en même temps que l'appoint électrique,
le disjoncteur différentiel est susceptible de sauter. VVM
320 est équipé d'un gestionnaire de courant, qui à l'aide
de TOR connecté à l'alimentation générale, régule la
puissance de l'appoint électrique. Pour ce faire, le régu-
lateur diminue progressivement la puissance de l'appoint
électrique ou le désactive lors des surcharges sur une
phase. Le fonctionnement de l'appoint est réactivé lor-
sque la demande de puissance des autres équipements
électriques diminue.

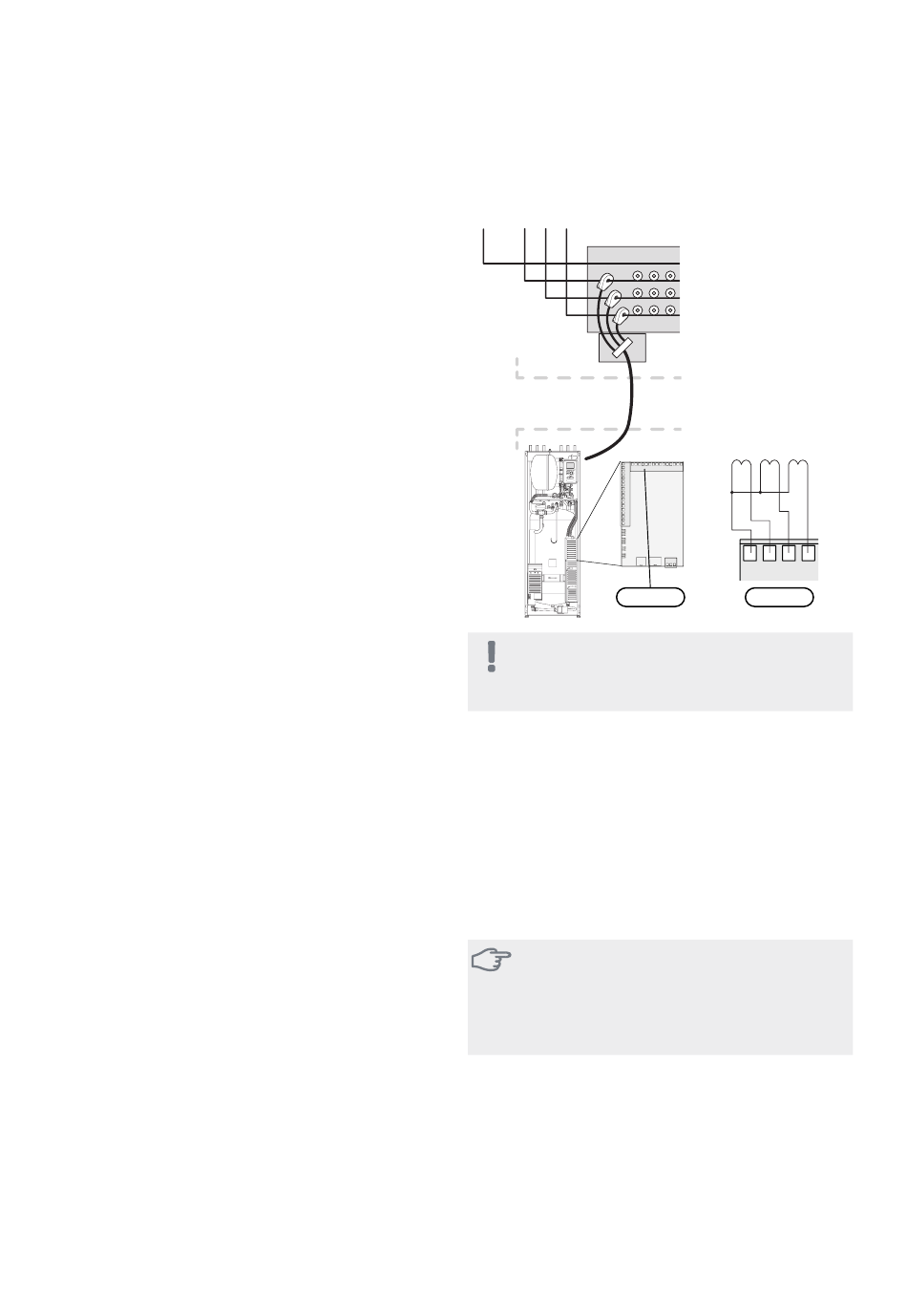

Branchement des TOR
Un capteur de courant doit être installé sur chaque co-
nducteur de phase entrant dans la boîte de dérivation
afin de mesurer le courant. La boîte de dérivation consti-
tue un point d'installation approprié.
Raccordez les TOR à un câble à multi-brins dans le coffret
électrique général. Le câble multi-brins reliant le coffret
et VVM 320 doit présenter une section minimale de 0,5
mm².
34 Chapitre 5 | Connexions électriques
Branchez le câble à la carte d'entrée (AA3) sur le bornier
X4:1-4, X4:1 correspond au bornier commun aux
trois TOR.
Électricité entrante
PEN L L L
1 2 3
Boîte de
dérivation
VVM 320
électrique
VVM320
AA3-X4
REMARQUE!
Le contrôleur de charge n'a pas de fonction
dans une installation monophasée.
Si la pompe à chaleur installée est contrôlée par fréque-
nce, elle sera donc limitée quand tous les étages de pui-
ssances seront désactivés.

Options de branchement externe

VVM 320 est doté d'un logiciel de contrôle des entrées
et des sorties sur la carte d'entrée (AA3), pour le branche-
ment de la fonction de contact externe ou de la sonde.
Cela signifie que lorsqu'une fonction de contact externe
ou une sonde est branchée à l'un des six raccordements
spéciaux, la fonction correspondante doit être sélection-
née via le logiciel de VVM 320.
ATTENTION!
Si une fonction de contact externe ou une so-
nde est branchée à VVM 320, la fonction per-
mettant d'utiliser l'entrée ou la sortie doit être
sélectionnée via le menu 5.4, (voir page 58).
Les entrées sélectionnables sur la carte d'entrée pour
ces fonctions sont AUX1 (X6:9-10), AUX2 (X6:11-12),
AUX3 (X6:13-14), AUX4 (X6:15-16) et AUX5 (X6:17-18).
Les sorties sélectionnables sont AA3:X7.
-T1 -T2 -T3
1 2 3 4
AA3-X4
NIBE VVM 320
