4

Inbouw

Raadpleeg voor het installeren van de tunnelbuis de 'Installatieaan­
bevelingen voor boegschroeven' , Vetus art. code 020571.01.
Voor hoofdafmetingen zie tek. blz. 65.
4 .1

Voorbereiding

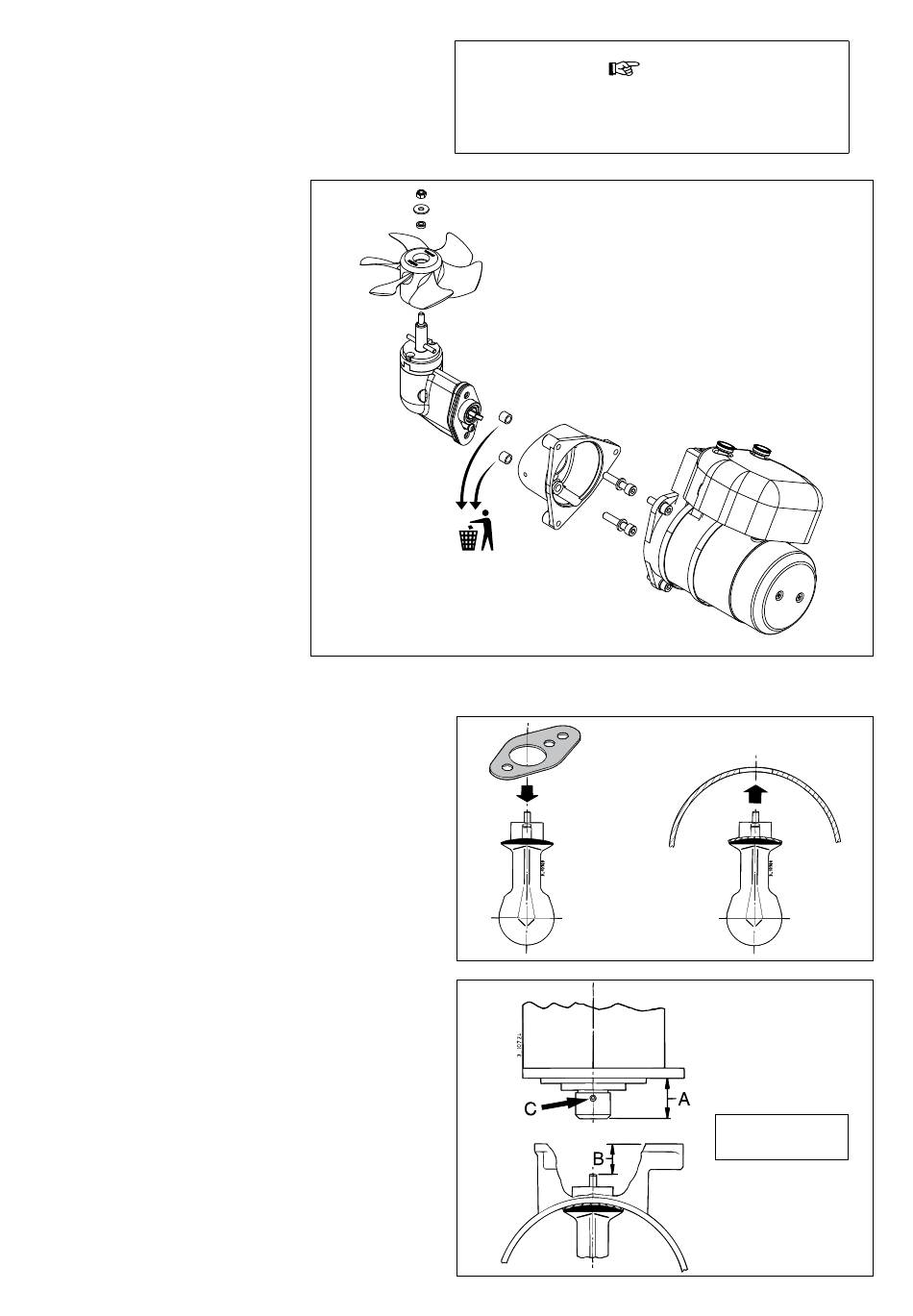

De boegschroef wordt gemonteerd gele­
verd. Voer de volgende handelingen uit:
• Verwijder de schroef.
• Neem de motor los van de tussenflens.
• Neem de tussenflens los van het staart­
stuk.
De 2 bussen dienen alleen voor transport
en zijn nu niet meer nodig.
4 .2

Montage staartstuk en tussenflens

• Breng één pakking aan tussen staartstuk en tunnelbuis. Breng
tussen staartstuk en pakking en tussen pakking en tunnelbuis­
wand een afdichtmiddel (poly­urethaan* of siliconen)aan. Plaats
het staartstuk in het gat in de tunnelbuis.
Extra pakkingen dienen om het staartstuk te kunnen uitvullen.
*) b.v. Sikaflex®­292.
• Vet het gat in de tussenflens in en breng de tussenflens op zijn
plaats. Monteer de bouten.
• Controleer nu maat 'A' ('A' = 'B' + 8 mm). Gebruik eventueel de stel­
schroef 'C' om de juiste maat 'A' te verkrijgen.
6
020523.08
De ruimte waarin de elektromotor van de boegschroef wordt
opgesteld en de ruimte waarin de accu wordt opgesteld die­
nen droog en goed geventileerd te zijn.
vetus® Operation manual and installation instructions bow thruster BOW3512C
L
et op
A = B + 8 mm
