2.2.

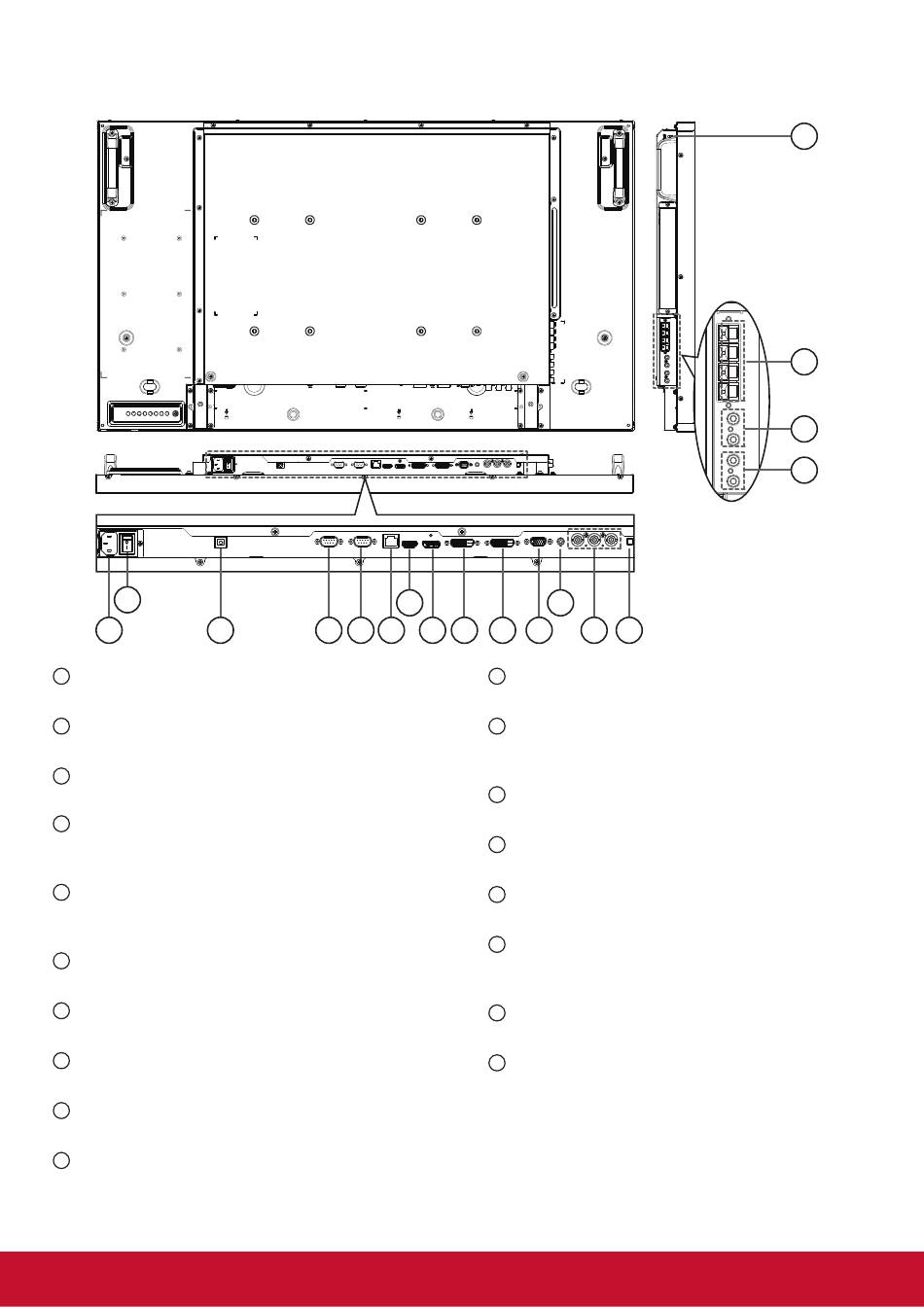

Bornes d'entrée / sortie
CDP4260-TL/CDP5560-TL :
2
1
3
ENTRÉE CA
1
Entrée d'alimentation CA de la prise secteur.
INTERRUPTEUR D'ALIMENTATION SECTEUR
2
Active/Désactive l'alimentation secteur.
USB-B
3
Connecteur tactile pour PC.
SORTIE RS-232C
4
Sortie réseau RS232C pour la fonction de connexion
en boucle.
ENTRÉE RS232C
5
Entrée réseau RS232C pour la fonction de
connexion en boucle.
RJ-45
6
Connexion port LAN de votre appareil OPS.
ENTRÉE HDMI
7
Entrée audio / vidéo HDMI.
DisplayPort
8
Entrée vidéo DisplayPort.
ENTRÉE DVI
9
Entrée vidéo DVI-D.
SORTIE DVI / SORTIE VGA
10
Sortie vidéo DVI ou VGA.
7
4 5 6
8 9 10 11
11
12
13
14
15
16
17
18
6
12
13 14
ENTRÉE VGA (D-Sub)
Entrée vidéo VGA.
ENTRÉE AUDIO VGA
Entrée audio pour source VGA (jack stéréo
3,5 mm).
ENTRÉE COMPONENT (BNC)
Entrée de la source vidéo composante YPbPr.
INTERRUPTEUR HAUT-PARLEUR
Interrupteur marche / arrêt du haut-parleur interne.
ENTRÉE AUDIO
Entrée audio de l'appareil AV externe (RCA).
SORTIE AUDIO (RCA)
Sortie audio de la prise ENTRÉE AUDIO vers un
appareil AV externe.
SORTIE HAUT-PARLEURS
Sortie des haut-parleurs externes.
VERROU KENSINGTON
Utilisé pour la sécurité et la prévention des vols.
18
17
16
15
