Manuels Connexes pour ViewSonic CDE7500
Sommaire des Matières pour ViewSonic CDE7500

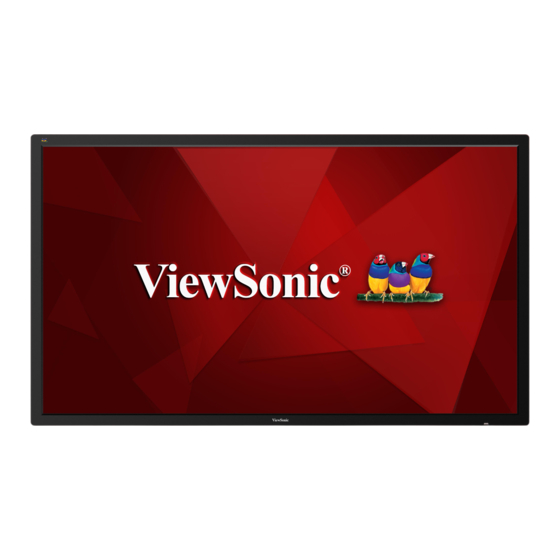

- Page 1 CDE7500/CDE8600 Commercial Display Guide de l'utilisateur Model No. VS16869/VS17353...
- Page 2 ViewSonic se consacre à dépasser les attentes du monde pour les évolutions technologiques, l’innovation et la simplicité. Chez ViewSonic, nous croyons que nos produits ont le potentiel d’avoir un impact positif sur le monde, et sommes confiants que le produit ViewSonic que vous avez choisi vous sera utile.
-
Page 3: Informations De Conformité
REMARQUE: Cette section porte sur les exigences de branchement et les déclarations de conformité. Les applications spécifiques devront se reporter aux étiquettes signalétiques et aux symboles figurant sur l’appareil. For CDE7500 Declaration de conformite FCC Cet appareil est conforme à l’article 15 des Règlements FCC. Son fonctionnement est sujet aux deux conditions suivantes: (1) Cet appareil ne doit pas provoquer d’interférences néfastes, et (2) cet appareil doit accepter toutes les interférences... -
Page 4: Conformité Ce Pour Les Pays Européens
Conformité CE pour les pays européens L’appareil est conforme la norme EMC 2014/30/EU et à la norme sur la basse tension 2014/35/EU. Les indications qui suivent sont destinées uniquement aux Etats membres de l'Union Européenne: Le symbole indiqué à droite est conforme à la directive européenne 2012/19/EU relative aux déchets d'équipements électriques et électroniques (WEEE). -
Page 5: Conformité À La Ce Pour Les Pays Européens
à ses frais. Des câbles et des connecteurs correctement blindés et mis à la terre doivent être utilisés afin de respecter les limites d'émission de la FCC. ViewSonic n'est pas responsable des interférences radio ou télévision causées par l'utilisation de câbles et de connecteurs autres que ceux recommandés, ou par des modifications ou... -
Page 6: Déclaration De Conformité Rohs2 (Lsdeee2)
Déclaration de conformité RoHS2 (LSDEEE2) Ce produit a été conçu et fabriqué dans le respect de la directive 2011/65/ EU du Parlement Européen et du Conseil relative à la limitation de l’utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (Directive RoHS2 - LSDEEE2) et il est déclaré... -
Page 7: Avertissements Et Mises En Garde
15. En cas de dégagement de fumée, de bruit anormal ou d’odeurs, éteignez immédiatement l’écran et contactez votre revendeur ou ViewSonic. Il serait dangereux de continuer à l’utiliser dans de telles conditions. 16. Ne rendez pas inutile l’objectif sécuritaire la prise de type mise à terre polarisée. - Page 8 pincé surtout au niveau des prises, des réceptacles et au point où il sort de l’unité. Assurez-vous que la source d’alimentation est proche de l’unité pour qu’elle soit facilement accessible. 18. N’utilisez que les accessoires spécifiés par le fabricant. 19. Utilisez seulement avec un chariot, stand, trépied, monture ou table spécifié...
-
Page 9: Table Des Matières
Declaration de conformite FCC ............i Declaration de l’Industrie canadienne ..........i Conformité CE pour les pays européens (pour le CDE7500) .....ii Declaration de conformite FCC (pour le CDE8600) ......iii Conformité à la CE pour les pays européens (pour le CDE8600) ..iii Déclaration de conformité... - Page 10 4. Opérations du menu OSD (réglage à l’écran) 4.1 Paramètres généraux ..............19 4.2 Plus de paramètres OSD ............20 4.3 Lanceur ..................23 4.4 ViewBoard Cast ................24 4.5 Zoom ..................26 5. Dépannage 6. Entretien et maintenance 7. Modes d’affichage 7.1 Spécifications générales ............
-
Page 11: Copyright Information
Microsoft, Windows et le logo de Windows sont des marques déposées par Microsoft Corporation aux États-Unis et dans d’autres pays. ViewSonic et le logo des trois oiseaux, ainsi que OnView, ViewMatch et ViewMeter sont des marques déposées par ViewSonic Corporation. -
Page 12: Enregistrement Du Produit
Afin de répondre aux spécifications futures de votre produit, et pour recevoir des informations additionnelles sur celui-ci dès qu’elles sont disponibles, veuillez visiter le site Internet de ViewSonic et sélectionner la section correspondant à votre région pour enregistrer votre produit en ligne. -
Page 13: Démarrage
Copyright © 2016, ViewSonic Corporation. All rights reserved. All trademarks, registered or otherwise, are the property of their respective companies. Disclaimer: ViewSonic Corporation shall not be liable for technical or editorial reeors or omissions contained herein; nor for incidental or consequential damages resulting from furnishing this meterial, or the performance or use of this product. -
Page 14: Spécifications Du Kit De Montage Mural (Vesa)
Veuillez suivre les instructions d'installation dans le Guide d'installation pour montage mural pour installer le support mural ou le support amovible. Pour une fixation à d'autres matériaux de construction, veuillez contacter votre revendeur. Wall Mount Kit Specifications (VESA) CDE7500 play uide CDE8600 inch VESA Spec. - Page 15 • ViewSonic fournit les dimensions standard des kits de montage mural, comme illustré dans le tableau ci-dessus. • Pour trouver le montage parfait, veuillez consulter www.viewsonic.com ou appeler notre équipe de service : États-Unis 1-800 -688-6688, Canada 1-866 -463-4775. • Un manuel d'installation détaillé et toutes les pièces nécessaires pour le montage sont fournis avec tout achat d'un de nos kits de montage mural.
-
Page 16: Caractéristiques De L'écran
La présente rubrique sert d'introduction aux fonctionnalités de votre écran. Remarque : Les caractéristiques ou applications décrites dans le présent Manuel de l'utilisateur peuvent varier en fonction du modèle de l'appareil acheté. Présentation du panneau de commandes Control Panel Overview CDE7500 ⑦ ⑥ ① ②... -
Page 17: Élément Description
CDE8600 Élément Description Bouton marche/veille Appuyez pour afficher le menu OSD (affichage à l’écran) Bouton VOL + / VOL - ; sélectionne ou ajuste les options du menu Bouton LUM+ / LUM- ; sélectionne ou ajuste les options du menu Appuyez pour afficher le menu Source d'entrée Indicateur et récepteur de la télécommande Interrupteur marche/arrêt CA... -
Page 18: Présentation De L'interface Du Terminal
Présentation de l’interface du terminal CDE7500 Optional Slot in PC ⑦ Optional Slot in PC CDE8600 ① ② ③ ② ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬... - Page 19 ① ② ③ ② ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ Élément Description Élément Description Port Alimentation Port ENTRÉE AV Ports HDMI Port ENTRÉE AUDIO Port LAN Ports USB Port VGA Port Casque AUDIO VGA Port SPDIF SORTIE AV Port ENTRÉE/SORTIE RS232 Ports ENTRÉE YPbPr/YCbCr...
-
Page 20: Installation De La Plaque De Caméra
Installez la plaque de la caméra avec des vis sur le dessus de l’écran (les trous de vis se situent sur la face arrière) Installez la caméra sur la plaque de caméra avec une vis Branchez le câble USB de la caméra dans le port USB supérieur de l'écran CDE7500 ③ ① ②... - Page 21 CDE8600...
-
Page 22: Présentation De La Télécommande
Présentation de la télécommande Bascule entre le fonctionnement normal et le mode veille SNAP Fait une capture d'écran Active ou désactive le son TOUCHES Permet de saisir un nombre NUMÉRIQUES Active ou désactive la fonction Geler FREEZE dans le système Affiche le lanceur principal ACCUEIL MENU... -
Page 23: Installation Des Piles Dans La Télécommande
Remarque : Éliminez toujours les piles usagées d’une manière qui ne nuit pas à l’environnement. Pour obtenir plus d'informations sur la façon de se débarrasser CDE7500 des piles usagées en toute sécurité, veuillez contacter les autorités locales de votre région. -
Page 24: Configuration De L'affichage
3. Configuration de l’affichage Avertissement : Pour votre sécurité et la sécurité de votre appareil, veillez à ne pas connecter l'appareil à l'alimentation secteur avant que l'appareil externe ne soit prêt. Connection Diagram Connexion d’un ordinateur externe Schematic diagram for connecting the product to a PC. (Note: Disconnect the power plug before installing or removing the product!) Câble audio Audio Cable... -
Page 25: Connexions Rs232
RS232 Connections When you use an RS232 serial port cable to connect your display to an external Connexions RS232 computer, certain functions can be controlled by the PC, including power on/off, volume adjustment and more. RS232 Câble de port série Serial port cable Lorsque vous utilisez un câble de port série RS232 pour connecter votre écran à... -
Page 26: Connexion De Périphériques Usb
Connexion de périphériques USB À l'instar d'un ordinateur ordinaire, il est facile de connecter divers périphériques USB et d'autres périphériques à votre tableau blanc intelligent. Connecting USB Peripherals 1. Périphériques USB : Branchez le câble du périphérique USB dans le port USB IN. 2. -
Page 27: Connexions Av In
Connexions AV IN Connecting USB Peripherals USB Peripherals: Plug the USB device cable into the USB IN port. Networking and modem cables: Plug the router cable into the LAN IN port. Microphone: Plug the microphone cable into the MIC port. Router and other network signal output... -
Page 28: Marche/Veille
Marche/Arrêt " " sur le produit, s'il est disponible ; appuyez ensuite sur " " sur la télécommande ou le panneau de commande pour mettre en marche le produit. En état sous tension, appuyez sur " " pour que le produit passe en mode veille. CDE7500 CDE8600... -
Page 29: Opérations Du Menu Osd (Réglage À L'écran)
4. Opérations du menu OSD (réglage à l’écran) Paramètres généraux Sélectionner une source d’entrée : 1. Appuyez sur la touche INPUT de la télécommande pour faire afficher le menu de réglage général. Appuyez sur les touches DOWN, UP, LEFT ou RIGHT pour sélectionner la source d'entrée que vous voulez. -
Page 30: Plus De Paramètres Osd
4.2 Plus de paramètres OSD Appuyez sur la touche MENU de la télécommande pour lancer le menu OSD. Les menus sont pour toutes les sources sauf MAIN (PRINCIPALE). Les réglages comprennent Standard, Auto, PC, text (texte), Picture mode (Mode media (multimédia) pour différents scénarios utilisateur. En mode Image) USER (UTILISATEUR), il est possible de configurer le contraste, la luminosité, le niveau de netteté... - Page 31 Réglages music (Musique), movie (Film), Sports intégrés pour Sound mode (Mode différents scénarios. Il est possible de régler le niveau des Son) graves et des aigus en mode user (Utilisateur). Permet de régler la balance du son entre le haut-parleur gauche/ droit.
- Page 32 Menu Time (Durée Pour configurer la minuterie de désactivation automatique du des menus) menu OSD lorsque l'écran est inactif. Sleep time (Durée Pour configurer la minuterie d'arrêt automatique de l'écran de veille) Burn-in Protection Pour empêcher le symptôme de rémanence d'image sur l'écran (Protection contre LCD, l'écran décale automatiquement les pixels dans une durée la rémanence...
-
Page 33: Lanceur
4.3 Lanceur Élément Description APPLICATIONS Cliquez pour faire apparaître la liste des applications. Paramètres Cliquez pour afficher la page des paramètres. -
Page 34: Viewboard Cast
4.4 ViewBoard Cast Étape 1 : Connectez votre appareil au même environnement Wi-Fi Étape 2 : Installez l'application cliente sur votre appareil Windows/Mac : Saisissez l'adresse indiquée sur Viewboard dans la barre d'adresse du navigateur Web (et non la barre de recherche) et appuyez sur entrée Appareil mobile (iOS/Android) : Saisissez l'adresse indiquée sur Viewboard dans la barre d'adresse du navigateur Web (et non la barre de recherche) et appuyez sur entrée ou numérisez le code QR affiché... - Page 35 Étape 3 : Choisissez l'application en fonction de votre appareil et lancez l'application après l'installation Étape 4 : Saisissez le code PIN dans votre appareil et connectez-vous à ViewBoard Cast lorsque le code PIN est demandé (Optionnel dans les paramètres)
-
Page 36: Zoom
4.5 Zoom Cliquez sur pour exécuter l'application Zoom. 1. S'identifier : connexion avec votre compte Zoom existant. Un compte de réseau social peut être utilisé pour se connecter rapidement, par ex : Facebook. 2. S'inscrire : vous pouvez rapidement créer un compte Zoom via e-mail, si vous n'en avez pas. -
Page 37: Dépannage
5. Dépannage Problème Cause Possible Solution L'écran n'affiche rien ; il n'y a Fiche d'alimentation mal Vérifiez si le cordon pas de son et l'indicateur ne insérée, défaillance du d'alimentation est correctement s'allume pas raccordement électrique connecté Les images affichées sur le Interférences de signal N'utilisez pas un sèche- produit ont des interférences... - Page 38 Problème Cause Possible Solution La vidéo se fige fortement en La bande passante du Mettez à niveau la bande cas de lecture en ligne réseau est insuffisante passante de votre réseau en l'augmentant Plusieurs films sont mis en mémoire tampon ou Essayez de remplacer les un autre contenu est adresses de VOD pour...
-
Page 39: Entretien Et Maintenance
6. Entretien et maintenance Veuillez suivre ces instructions de nettoyage pour vous assurer que votre tableau blanc / écran intelligent conserve son apparence d'être neuf au fil des ans. : • Ne nettoyez pas la machine si elle a été activée pendant une longue période de temps. -
Page 40: Modes D'affichage
7. Modes d’affichage Spécifications générales Modèle CDE7500 Résolution physique 3840×2160 (pixels) Espacement des 0,429 mm × 0,429 mm pixels Temps de réponse 8 ms Luminosité 450 cd/m² Contraste 1200:1 Angles de vue 178°/178° Chroma 1,07 B Contraste, luminosité, définition, saturation des couleurs, tonalité des couleurs, Fonctions système... - Page 41 Modèle CDE8600 Résolution physique 3840×2160 (pixels) Espacement des 0,494 mm × 0,494 mm pixels Temps de réponse 8 ms Luminosité 400 cd/m² Contraste 1200:1 Angles de vue 178°/178° Chroma 1,07 B Contraste, luminosité, définition, saturation des couleurs, tonalité des couleurs, Fonctions système commutation de signal, réglage de la température de couleur, commutation de taux de rafraîchissement et affichage de l'état de fonctionnement...
-
Page 42: Mode Vga
Mode VGA Mode Resolution Refresh Rate 640×480 60Hz SVGA 800×600 60Hz 1024×768 60Hz 1280×720 60Hz WXGA 1360×768 60Hz WUXGA 1920×1080 60Hz Mode HDMI Resolution 640x480 @60Hz 800x600 @60Hz 1024x768 @60Hz 1280x1024 @60Hz 1440x900 @60Hz 1920x1080 @60Hz 720x480i @59.94Hz/60Hz 640x480p @59.94Hz/60Hz 720x480p @59.94Hz/60Hz 720x576i... -
Page 43: Rs-232 Protocol
8. RS-232 Protocol 8.1 Introduction This document describes the hardware interface spec and software protocols of RS232 interface communication between ViewSonic Commercial TV / Digital Signage and PC or other control unit with RS232 protocol. The protocol contains three sections command: •... -
Page 44: Communication Setting
8.2.2 Communication Setting - Baud Rate Select: 9600bps (fixed) - Data bits: 8 bits (fixed) - Parity: None (fixed) - Stop Bits: 1 (fixed) 8.2.3 Command Message Reference PC sends to Monitor command packet followed by “CR”. Every time PC sends control command to the Monitor, the Monitor shall respond as follows: If the message is received correctly it will send “+”... - Page 45 Set-Function format Send: (Command Type=”s”) Name Length Command Command Value1 Value2 Value3 Type Byte 1 Byte 2 Byte 1 Byte 1 Byte 1 Byte 1 Byte 1 Byte 1 Byte Count Bytes order NOTE: For VT2405LED-1 and VT3205LED, the set “Power on” command is the exception. Reply: (Command Type=”+”...
- Page 46 Reply (Hex Format) Name Length Command Type 0x34 0x30 0x2D 0x0D 0x32 Set-function table Length ID Command Command Value Range Comments Function Type (ASCII) Code (ASCII) Code (Hex) (Three ASCII bytes) Power on/ off 000: STBY Exclude VT2405-1, and (standby) 001: ON VT3205 Input Select...
- Page 47 Menu lock > 000: Unlock 001: Lock Number 000~009 (for TV) Key Pad 000: UP 001: DOWN 002: LEFT 003: RIGHT 004: ENTER 005: INPUT 006: MENU/EXIT Disable: RCU has Remote 000: Disable Control 001: Enable no effect on HDTV. Enabled: RCU controls the HDTV.
- Page 48 NOTE: Behavior at lock modes Lock Mode Behavior Button Lock 1. Lock all buttons on the front panel and RCU, except for “Power”. 2. All the SET functions should be workable via RS32, even the ones with according hot key in RCU like Mute,…etc. MENU Lock 1.
-
Page 49: Get-Function Listing
8.3.2 Get-Function Listing The PC can interrogate the TV/DS for specific information. The Get-Function packet format consists of 9 bytes which is similar to the Set-Function packet structure. Note that the “Value” byte is always = 000 Get-Function description: Length: Total Byte of Message excluding “CR”. - Page 50 If the Command is Not valid, Command Type=”-“ Name Length Command Type Byte 1 Byte 2 Byte 1 Byte 1 Byte Count Bytes order Example1: Get Brightness from TV-05 and this command is valid. The Brightness value is 67. Send (Hex Format) Name Length Command Command Value1 Value2 Value3...
- Page 51 Get-Function table Get Function Length ID Command Command Response Range Comments Type (ASCII) Code (ASCII) Code (Hex) (Three ASCII bytes) Get-Contrast 000 ~ 100 Get- 000 ~ 100 Brightness Get- 000 ~ 100 Sharpness Get-Color 000 ~ 100 Get-Volume 000 ~ 100 Get-Mute 000: Off 001: On (muted)
- Page 52 NOTE: 1. Time log data is replied as 6 sequential strings in following order. #1: Previous power-on date (month/ day) #2: Previous power-on time (hour/ min) #3: Previous power-off date (month/ day) #4: Previous power-off time (hour/ min) #5: Last power-on date (month/day) #6: Last power-on time (hour/ min) 2.
- Page 53 3. Time log data example Assumed the power-on/off record of display#01 as below 2014-8/31 08:00 On 2014-8/31 22:00 Off 2014-9/1 10:30 On 2014-9/1 11:00 To send “GET-Time log” command Send: 0x 38 30 31 67 31 30 30 30 0D Reply: 0x 38 30 31 72 3101 08 31 0D (On 8/31)
- Page 54 Get Device Name example Assumed the device name is CDE-5500 Send: x 38 30 31 67 34 30 30 30 0D (Get Device Name) Reply: #1 x 38 30 31 72 34 43 44 45 0D (“C” “D” “E”) #2 x 38 30 31 72 34 2D 35 35 0D (“-” “5” “5”) #3 x 38 30 31 72 34 30 30 00 0D (“0”...
-
Page 55: Contrôle Lan
9. Contrôle LAN a. Veuillez connecter le port LAN (RJ45) avec le paramétrage approprié b. Suivez le même ensemble de commandes que RS232 c. Cette fonction est disponible pour l’hôte dans le même Intranet uniquement, mais pas sur Internet. d. Le contrôle LAN via un PC enfichable n’est pas pris en charge... -
Page 56: Autres Informations
T= Téléphone Pays / Région Site Internet Courrier électronique F= Fax France et autres pays www.viewsoniceurope. www.viewsoniceurope.com/eu/ service_fr@viewsoniceurope.com francophones com/fr/ support/call-desk/ en Europe Canada www.viewsonic.com T= 1-866-463-4775 service.ca@viewsonic.com www.viewsoniceurope. www.viewsoniceurope.com/eu/ Suisse service_ch@viewsoniceurope.com com/de/ support/call-desk/ Belgique www.viewsoniceurope. www.viewsoniceurope.com/eu/ service_be@viewsoniceurope.com (Français) com/fr/... -
Page 57: Garantie Limitée
Si un produit présente un défaut matériel ou de malfaçon pendant cette période, ViewSonic devra, à sa discrétion, réparer le produit ou le remplacer par un produit similaire. Le produit de remplacement ou les pièces détachées utilisées pour la réparation peuvent inclure des éléments recyclés ou remis en état. - Page 58 Exclusion des dommages : La responsabilité de viewsonic se limite au coût de réparation ou de remplacement du produit. La sociéte viewsonic ne pourra pas être tenue pour responsable: Des dommages causés à d’autres biens en raison d’un défaut du produit, les dommages résultant d’une gêne, de l’impossibilité...
