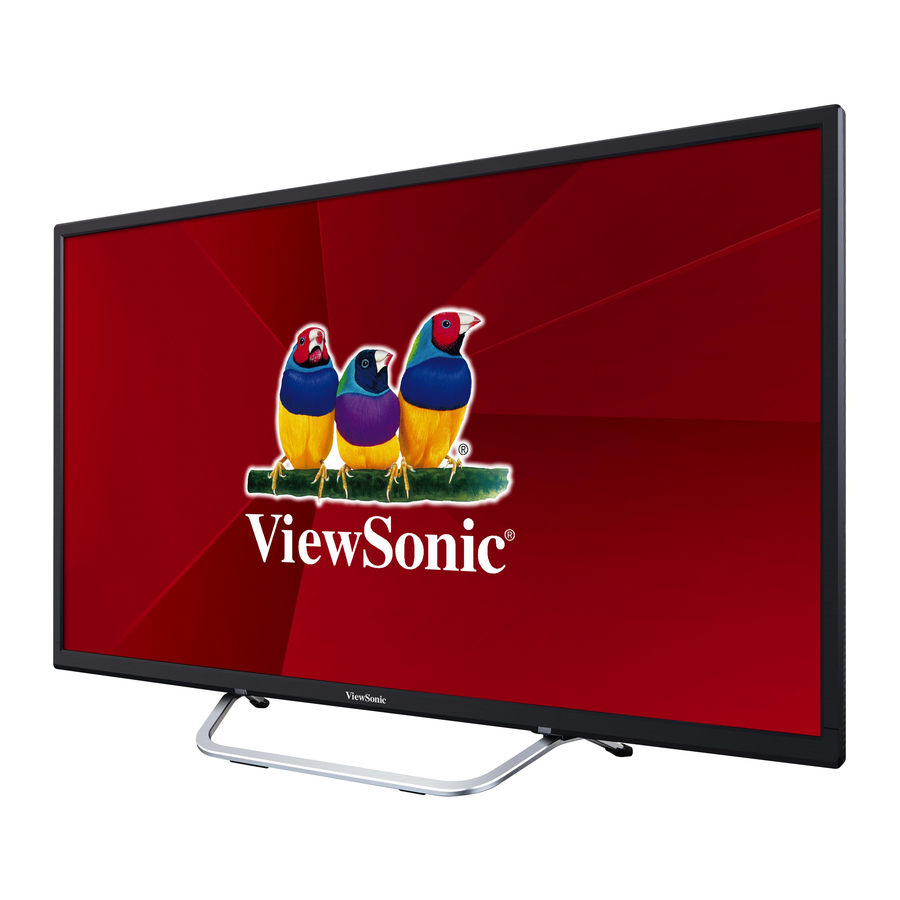

- Page 1 CDE3203 Écran LED HD pleine résolution professionnel Guide de l’utilisateur Número de modelo: VS16450...
- Page 2 Merci d’avoir choisi ViewSonic Avec plus de 25 années d’expérience en tant que fournisseur mondial majeur en solutions visuelles, ViewSonic se consacre à dépasser les at- tentes du monde pour les évolutions technologiques, l’innovation et la simplicité. Chez ViewSonic, nous croyons que nos produits ont le poten- tiel d’avoir un impact positif sur le monde, et sommes confiants que le...
-
Page 3: Table Des Matières
Installation de l’écran ................2 Installation du socle ................2 Enlever du socle ................. 2 Montage de l’écran ViewSonic au mur ..........3 Spécifications du kit de montage mural (VESA) ......... 4 Vue du produit de FACE et DE CÔTÉ ..........5 Vue arrière et latérale du produit ............ -
Page 4: Informations De Conformité
Informations de conformité REMARQUE : Cette section porte sur les exigences de branchement et les déclarations de conformité. Les applications spécifiques devront se reporter aux étiquettes signalétiques et aux symboles figurant sur l’appareil. Declaration de conformite FCC Cet appareil est conforme à l’article 15 des Règlements FCC. Son fonctionnement est sujet aux deux conditions suivantes: (1) Cet appareil ne doit pas provoquer d’interférences néfastes, et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement indésirable. - Page 5 Les indications qui suivent sont destinées uniquement aux Etats membres de l’Union Européenne : Le symbole indiqué à droite est conforme à la directive européenne 2012/19/EU relative aux déchets d’équipements électriques et électroniques (WEEE). Les produits qui portent ce symbole ne doivent pas être traités comme des déchets conventionnels;...
-
Page 6: Déclaration De Conformité Rohs2 (Lsdeee2)
Déclaration de conformité RoHS2 (LSDEEE2) Ce produit a été conçu et fabriqué dans le respect de la directive 2011/65/ EU du Parlement Européen et du Conseil relative à la limitation de l’utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (Directive RoHS2 - LSDEEE2) et il est déclaré... -
Page 7: Informations De Copyright
ViewSonic respecte l'environnement et s'engage à être une compagnie 'verte'. Merci de faire partie de Smarter, Greener Computing. Veuillez visiter le site Web de Veuillez visiter le site Web de ViewSonic pour plus de détails. Etats-Unis & Canada : http://www.viewsonic.com/company/green/recycle-program/ Europe : http://www.viewsoniceurope.com/uk/support/recycling-information/... -
Page 8: Importantes Consignes De Sécurité
électrique. Cessez de l'utiliser et demandez à votre revendeur un risque de choc électrique pour les personnes. ou au centre de réparation de ViewSonic de l'échanger. • Ne placez pas l’écran à un endroit où le cordon Instructions : Le point d’exclamation dans d’alimentation est soumis à... -
Page 9: Nettoyage
ANTENNES Lorsqu'il n'est pas utilisé Si vous ne comptez pas utiliser l’écran pendant de longues Antenne extérieure de terre périodes de temps, celui-ci doit être débranché de la prise Si une antenne extérieure est installée, suivez les CA pour éviter les surtensions. L’écran n’est pas déconnecté précautions ci-dessous. -
Page 10: Transport De L'écran
Exclusion de responsabilité Installé sur le mur Certains nettoyants chimiques peuvent endommager l’écran et/ou le boîtier de l’écran. ViewSonic ne sera pas 11,875 pouces (30.16 cm) responsable des dommages liés à l'utilisation de ces produits de nettoyage. TRANSPORT DE L’ÉCRAN... -
Page 11: Réparation
INSTALLATION lorsque l’écran est visionné dans un environnement sombre sans source d’entrée ou un écran vide. Il s’agit Montage mural optionnel d’une condition normale et non d’un dysfonctionnement de Pour une installation murale, vous avez besoin d’un support l’écran. Afin d'améliorer cet état, modifiez le mode d'image, de fixation murale. Pour installer ou retirer l’écran d’un le réglage du rétroéclairage, activez le capteur de lumière, support de fixation murale, veillez à... -
Page 12: Mise En Service
2016, V iewSonic Corporation. A ll rights reserved. A ll trademarks , registered or otherwise, are the property of their respective companies. Disclaimer: ViewSonic Corporation shall not be liable for technical or editorial reeors or omissions contained herein; nor f or i ncidental o r consequential damages r esulting from furnishing this meterial, or the performance or use of this product. -
Page 13: Installation De L'écran
Installation de l’écran Installation du socle Vis T4 x L12.5 x4 0 x4 Screw: T4 X L12.5 x4 Placez l'écran face vers le bas sur une surface protectrice. Ensuite, insérez le haut du socle dans le bas et sécurisez les parties en insérant les vis et les serrant avec le tournevis fourni. -
Page 14: Montage De L'écran Viewsonic Au Mur
Ne pas l’installer près d’une source de chaleur ou de champs magnétiques forts. • Utilisez uniquement des supports de montage mural approuvés ViewSonic pour supporter le poids de l’écran. • Avant de fixer la plaque de montage mural au couvercle arrière, assurez-vous que le produit fonctionne. -
Page 15: Spécifications Du Kit De Montage Mural (Vesa)
Quantité 200 x 100 mm M4 x L7 • ViewSonic fournit les dimensions standard des kits de montage mural tels listés dans le tableau ci-dessous. • Pour trouver le kit de montage mural idéal, veillez visiter www.viewsonic.com ou appeler notre équipe de service : Etats-Unis1-800-688-6688, Canada 1-866-463- 4775, l’Europe +44 (0) 207 382 8250. -
Page 16: Vue Du Produit De Face Et De Côté
Vue du produit de FACE et DE CÔTÉ Item Icon Description Sélectionne la source d’entrée. Input INPUT Ouvre le sous-menus. Menu MENU Ouvre/ferme le menu à l’écran (OSD). Augmente le volume. VOL + Va vers la droite ou ajuste un réglage dans le menu OSD. Volume Baisse le volume. -
Page 17: Vue Arrière Et Latérale Du Produit
Vue arrière et latérale du produit Item Description Pour brancher des écouteurs. Branchez des écouteurs pour pouvoir entendre le son d’écran sur vos écouteurs. Prise écouteurs Si vous branchez des écouteurs, les haut-parleurs d’écran pas- sent en mode muet. Pour connecter aux connecteurs audio correspondants sur Entrée audio (gauche/droite) votre appareil AV. -
Page 18: Connexion De L'écran
Connexion de l’écran Boite de câble HD/boite satellite HD Vous pouvez également apprécier la programmation haute définition en souscrivant un service de haute définition par câble ou un service de haute définition par satellite. Pour une qualité d’image optimale, assurez-vous de connecter cet appareil à... -
Page 19: Ypbpr Ou Connexion Composant
Tableau de référence de synchronisation HDMI N° Mode HDMI VGA60 (640x480) SVGA60 (800x600) XGA60 (1024x768) SXGA60 (1280x1024) WXGA60 (1360x768) 1280 x 800 1440 x 900 1680 x 1050 1920 x 1080 480i60 576i50 480P60 576P50 720P50 720P60 1080I50 1080I60 1080P50 1080P60 1080P24 1080P30 YpbPr ou Connexion composant Boite de câble HD/ boite satellite HD Face arrière de l’écran... -
Page 20: Ordinateur Personnel
Connexion AV Boite de câble HD/ boite satellite HD Face arrière de l’écran COMPONENT LINE OUT VIDEO OUT DVI-HDTV OUT AUDIO VIDEO HDMI OUT CATV/câble d’antenne au satellite Câble AV Câble AV Programmation de votre boîtier câble ou satellite à distance Référez-vous au manuel de l’utilisateur de votre fournisseur de service pour déterminer le réglages. -
Page 21: Grille De Référence De Temporisation Pc
Grille de référence de temporisation PC N° Timing VGA Support panneau HD pleine résolution (1920 x 1080) Mode Résolution Sync H Sync V Horloge Polarité Support (KHz) (Hz) pixel (MHz) IBM VGA 720 x 400 31,47 70,09 28,32 VESA DMT 640 x 480 31,5 59,94 25,175... -
Page 22: Utilisation Des Caractéristiques De L'écran
Utilisation des caractéristiques de l’écran Télécommande et commandes d’écran Insérer les piles de la télécommande 1. Enlevez le couvercle du compartiment à pile en appuyant puis en tirant le bouton sur le couvercle. 2. Insérez les piles en respectant les marques (+) et (-) sur le compartiment à piles. 3. - Page 23 Les touches tactiles situées sur la face avant de l’écran fonctionnent de la même manière que les touches de la télécommande. Button Description POWER Appuyez sur cette touche pour mettre sous tension à partir du mode stand- (ALIMENTATION) by. Appuyez à nouveau pour retourner en mode veille. Lire ou interrompre la lecture en mode MÉDIA.
-
Page 24: Fonctionnement
Fonctionnement Allumer et éteindre l’écran Appuyez sur de la télécommande. Vous pouvez également utiliser le bouton sur le panneau frontal. * S’il n’y a pas de signal d’entrée pendant 10 minutes, l’écran s’éteint automatiquement. Réglage du volume Appuyez sur VOL +/- pour régler le volume. Pour éteindre le volume, appuyez sur MUTE. - Page 25 Sélection de la source d’entrée Pour sélectionner les sources d’entrée connectées à l’écran : 1. Appuyez sur INPUT sur la télécommande. 2. Appuyez sur pour choisir la source d’entrée désirée. 3. Appuyez sur OK pour valider la sélection. Enter Utilisation des Lock Control Avec le Lock Control, vous pouvez bloquer l’écran et la programmation de films en fonction des catégories des films.
-
Page 26: Menu Picture (Image) Personnalisation Des Réglages Image
Menu Picture (Image) Personnalisation des réglages IMAGE 1. Appuyez sur MENU pour entrer dans le menu principal, Appuyez sur le bouton pour sélectionner. 2. Appuyez sur ENTER ou le sur le bouton ▼ pour entrer dans le sous-menu spécifique. 3. Appuyez de nouveau sur MENU pour quitter ou revenir au menu parent. 4. - Page 27 Le menu PICTURE (IMAGE) comprend les options suivantes : Picture Mode Cycles des types d'affichage : Standard, Dynamic, Theater, (Mode Image) Power Saving, et Personal Utilisateur : Permet de stocker vos réglages préférés. Si vous sélectionnez le mode de l'utilisateur, vous pouvez régler individuellement les éléments affichés. Contrast Contrôle la différence entre les zones les plus claires et les plus (Contraste) sombres de l'image.
- Page 28 Menu Audio Personnalisation des réglages Audio 1. Appuyez sur MENU pour entrer dans le menu principal, Appuyez sur le bouton pour sélectionner. 2. Appuyez sur ENTER ou le sur le bouton ▼ pour entrer dans le sous-menu spécifique. 3. Appuyez de nouveau sur MENU pour quitter ou revenir au menu parent. 4.
- Page 29 Menu TIME (HEURE) Personnalisation des réglages d’heure 1. Appuyez sur MENU pour entrer dans le menu principal, Appuyez sur le bouton pour sélectionner. 2. Appuyez sur ENTER ou le sur le bouton ▼ pour entrer dans le sous-menu spécifique. 3. Appuyez de nouveau sur MENU pour quitter ou revenir au menu parent. 4.
- Page 30 Menu SETUP (CONFIGURATION) Personnalisation des réglages de CONFIGURATION 1. Appuyez sur MENU pour entrer dans le menu principal, Appuyez sur le bouton pour sélectionner. 2. Appuyez sur ENTER ou le sur le bouton ▼ pour entrer dans le sous-menu spécifique. 3. Appuyez de nouveau sur MENU pour quitter ou revenir au menu parent. 4.
- Page 31 Menu Verrouillage Personnalisation des réglages de Verrouillage 1. Appuyez sur MENU pour entrer dans le menu principal, Appuyez sur le bouton pour sélectionner. 2. Appuyez sur ENTER ou le sur le bouton ▼ pour entrer dans le sous-menu spécifique. 3. Appuyez de nouveau sur MENU pour quitter ou revenir au menu parent. 4.
- Page 32 Menu PC Personnalisation des réglages de Verrouillage 1. Appuyez sur SOURCE afin de sélectionner une source PC. 2. Appuyez sur MENU pour entrer dans le menu principal. 3. Appuyez sur le bouton pour sélectionner le menu Image. 4. Appuyez sur OK ou sur le bouton pour Avancé.
-
Page 33: Utilisation De Media Operation (Exécution Media)
Utilisation de MEDIA OPERATION (EXÉCUTION MEDIA) 1. Branchez le périphérique USB, puis appuyez sur le bouton INPUT pour régler la source d’entrée aux médias. Appuyez sur le bouton / afin de sélectionner dans le menu source, puis appuyez sur le bouton ENTER pour entrer. - Page 34 3. E ntrez le stockage. Appuyez sur Haut / dn / LF / Rt de choisir les fichiers à jouer. 4. Appuyez sur le bouton pour commencer la lecture. La barre d’outils apparaîtra alors. 5. P our la lecture de cyclisme, définir le mode de répétition sur la barre d’outils pour être ALL (E_ALL). Appuyez sur EXIT pour fermer la barre d’outils. 6. Appuyez sur le bouton pour lire le dernier élément. Appuyez sur le bouton pour lire le prochain élément.
-
Page 35: Menu D'accueil
Menu d’accueil L’utilisateur peut activer le menu pour verrouiller le réglage et donc interdire ce réglage. Et peut également sauvegarder et cloner les paramètres. Le réglage fixe peut également être stockée et copié sur un autre même écran. 1. Appuyez sur MENU et 9, 9, 3 sur la télécommande pour afficher le menu d’accueil. 2. -
Page 36: Autres Informations
Autres informations Diagnostic des pannes Veuillez contacter l’équipe de service ViewSonic si vous avez des questions, des besoins en service, ou besoins d’assistance technique liée à l’utilisation de votre écran. Veuillez contacter l’équipe de service ViewSonic via : http://www.ViewSonic.com Ou appelez-nous au :... - Page 37 Problème Solution possible • Des influences extérieures telles qu’un orage ou de l’électricité statique empêchent peut-être le bon fonctionnement. Dans ce cas, utiliser l’appareil après la L’unité ne fonctionne pas première mise sous tension de l’écran et le système AV ou débranchez le cordon d’alimentation pendant 1 à 2 minutes, puis rebranchez-le.
-
Page 38: Spécifications
Spécifications Modèle CDE3202 Taille de l’écran 31,5 pouces Pleine HD 60Hz (rétroéclairage Rapport d’aspect 16:9 LED) 1 RVB analogique (0.7/1.0 Vp-p, 75 ohms) Synchro séparée, fh : 31,47-63,98 kHz, fv :59,8-70,09 Hz DVI-D 1 DVI-D 30PIN terminal white color 1 RCA (shared with Y) composite, 1 YPbPr composante, 2 Video HDMI (l’un dispose de la fonction MHL) Signal d’entrée... -
Page 39: Rs232 Protocol
RS232 Protocol 1. Introduction This document describes the hardware interface spec and software protocols of RS232 interface communication between ViewSonic Commercial TV / Digital Signage and PC or other control unit with RS232 protocol. The protocol contains three sections command: • Set-Function... -
Page 40: Protocol
3. Protocol 3.1 Set-Function Listing The PC can control the TV/DS for specific actions. The Set-Function command allows you to control the TV/DS behavior in a remote site through the RS232 port. The Set-Function packet format consists of 9 bytes. Set-Function description: Length: Total Byte of Message excluding “CR”... - Page 41 Example2: Set Brightness as 176 for TV-02 and this command is NOT valid. Send (Hex Format) Name Length Command Type Command Value1 Value2 Value3 0x30 0x38 0x73 0x24 0x31 0x37 0x36 0x0D 0x32 Reply (Hex Format) Name Length Command Type 0x30 0x34 0x2D...
- Page 42 Color mode 000: Normal 001: Warm 002: Cold 003: Personal Sound 000: SRS Off (for TV) 001: SRS On Bass 000 ~ 100 (for TV) Treble 000 ~ 100 (for TV) Balance 000 ~ 100 (for TV) Sets Balance position Picture Size 000 : FULL (for DS)
- Page 43 TV channel < For -0: (for TV) (DTV) 001~999 1. Channel OSD number A00~F99 but not frequency (1000~1599) number For -k: 2. For VT3255, and and 2 char are VT4236 only same as -0 char is CHAR [ASC (3 digi) + k x 10 ] TV channel 001~999...
- Page 44 Note: 1. Behavior at lock modes Lock Mode Behavior 1. Lock all buttons of front panel and RCU, except for “Power” Button Lock 2. All the SET functions should be workable via RS32, even the ones with according hot key in RCU like Mute,…etc. 1.
- Page 45 Hex code (in hex) = Original data (in dec) + 20 Date & Code Code Date & Code Code Date & Code Code Date & Code Code Time (ASCII) (Hex) Time (ASCII) (Hex) Time (ASCII) (Hex) Time (ASCII) (Hex) space “...
-
Page 46: Get-Function Listing
3.2 Get-Function Listing The PC can interrogate the TV/DS for specific information. The Get-Function packet format consists of 9 bytes which is similar to the Set-Function packet structure. Note that the “Value” byte is always = 000. Get-Function description: Length: Total Byte of Message excluding “CR” TV/DS ID: Identification for each of TV/DS (01~98; default is 01) Command Type: Identify command type, “g” (0x67h) : Get Command “r”... - Page 47 Reply (Hex Format) Name Length Command Type Command Value1 Value2 Value3 0x30 0x38 0x72 0x62 0x30 0x36 0x37 0x0D 0x35 Example2: Get Brightness from TV-05 , but the Brightness command ID is error and it is NOT in the command table. Send (Hex Format) Name Length...
- Page 48 Get-PIP input 000 ~ (for DS) See Set-function table Get-Tiling Mode 000: OFF (for DS) 001: ON Get-Tiling 000: OFF (for DS) Compensation 001: ON Bezel width compensation Get-Tiling H by V 01x~09x: H monitors (for DS) monitors 0x1~0x9: V monitors 1. 2 digital for H monitors 2.
- Page 49 Hex code (in hex) = Original data (in dec) + 20 Date & Code Code Date & Code Code Date & Code Code Date & Code Code Time (ASCII) (Hex) Time (ASCII) (Hex) Time (ASCII) (Hex) Time (ASCII) (Hex) space “...
-
Page 50: Remote Control Pass-Through Mode
Send: 0x 38 30 31 67 32 30 30 30 0D (Get Date) Reply: 0x 38 30 31 72 32 30 40 35 0D (Year “20” “15”) 0x 38 30 31 72 32 31 21 51 0D (Month “1”, Day ”31”) Send: 0x 38 30 31 67 33 30 30 30 0D (Get Time) Reply: 0x 38 30 31 72 33 30 36 47 0D (Hour “16”, Min “27”) 0x 38 30 31 72 33 31 30 79 0D (“0”, Sec “59”) 3.3 Remote Control Pass-through mode When PC sets the TV/DS to Remote Control Pass through mode, the TV/DS shall send a 7-byte packet (followed by “CR”) in response to RCU button activation. - Page 51 ASPECT (ZOOM, SIZE) VOLUME UP (+) VOLUME DOWN (-) MUTE CHANNEL/PAGE UP (+)/ BRIGHTNESS+ CHANNEL/PAGE DOWN (-)/ BRIGHTNESS- POWER SOURCES (INPUTS) SLEEP MENU DOWN LEFT (-) RIGHT (+) OK (ENTER, SET) EXIT ■ (F1) ■ GREEN (F2) ■ YELLOW (F3) ■ BLUE (F4) Note: This IR-pass-through code is different with RCU key code. Special control sequence for POWER key under IR-pass through mode.
-
Page 52: Assistance Clientèle
L'utilisation d'un autre kit de montage mural peut générer un manque de stabilité et entraîner des blessures. Pour trouver le montage idéal du CDE3202, veillez visiter www.viewsonic.com ou appeler notre équipe de service : Etats-Unis1-800-688-6688, Canada 1-866-463-4775, l’Europe +44 (0) 207 382 8250. Pays/ Région Site Web T = Téléphone...
