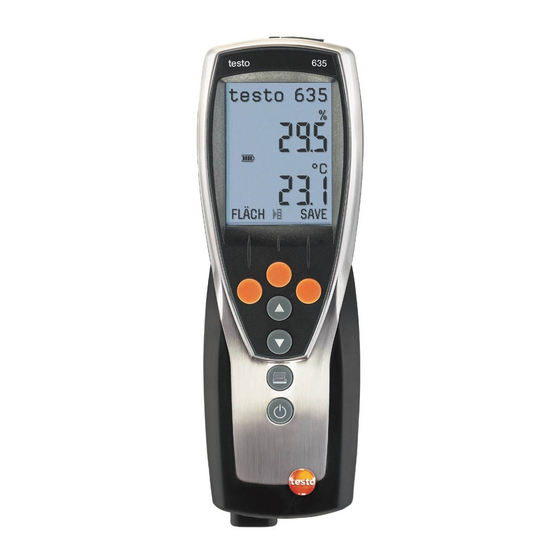

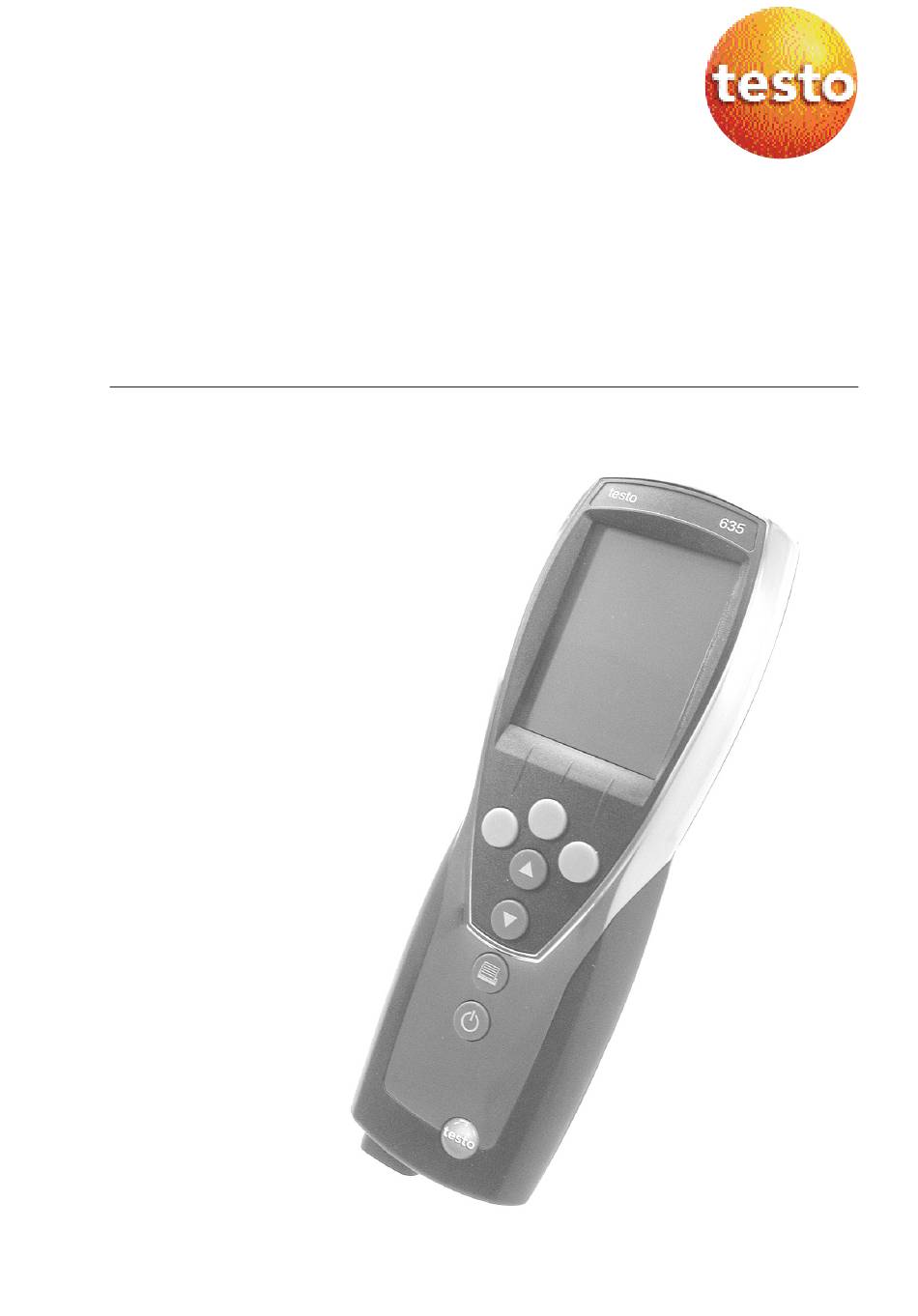

testo 635
Appareil de mesure d'humidité/
de température/de point de rosée sous pression
Mode d'emploi
Recommandations générales ..............................2
1.
Consignes de sécurité ........................................4
2.
Utilisation conforme à l'application ......................5
3.
Description du produit ........................................6
3.1
Eléments de commande et d'affichage ..........................6
3.2
Interfaces ......................................................................8
3.3
Alimentation électrique ..................................................8
4.
Mise en service ..................................................9
5.
Fonctionnement ................................................10
5.1
Raccorder la sonde ......................................................10
5.2
Allumer/éteindre l'appareil ............................................10
5.3
Rétro-éclairage ............................................................11
6.
Paramétrage ....................................................12
6.1
Menu configuration (CONF MENU) ..............................12
6.1.1
Profil ..............................................................................12
6.1.2
Unités ............................................................................13
6.1.3
Appareil ..........................................................................13
6.1.4
Sonde ............................................................................14
6.1.5
Langue ..........................................................................17
6.2
Menu principal ............................................................17
6.2.1
Mémoire (Seulement 635-2 ) ........................................19
6.2.2
Programme de mesure ..................................................20
6.2.3
Moyenne ......................................................................21
6.2.4
Calcul ............................................................................21
6.2.5
Materiaux ......................................................................22
6.2.6
Impression cyclique (uniquement 635-1) ........................23
7.
Mesures ............................................................24
8.
Entretien et maintenance ..................................27
9.
Questions-Réponse ..........................................28
10. Caractéristiques techniques ..............................29
11. Accessoires / pièces de rechange ....................30
Sommaire
fr
Publicité
Table des Matières
Manuels Connexes pour TESTO 635
Sommaire des Matières pour TESTO 635
-
Page 1: Table Des Matières
6.1.2 Unités ................13 6.1.3 Appareil ................13 6.1.4 Sonde ................14 6.1.5 Langue ................17 Menu principal ............17 6.2.1 Mémoire (Seulement 635-2 ) ........19 6.2.2 Programme de mesure ..........20 6.2.3 Moyenne ..............21 6.2.4 Calcul ................21 6.2.5 Materiaux ..............22 6.2.6 Impression cyclique (uniquement 635-1) ......23 Mesures ............24... -
Page 2: Recommandations Générales
Recommandations générales Recommandations générales Ce chapitre donne des recommandations générales pour l'utilisation de ce document. Ce document comporte des informations devant être prises en compte pour une utilisation efficace du produit en toute sécurité. Veuillez, attentivement, prendre connaissance de ce document et familiarisez- vous avec le maniement du produit avant de l'utiliser. - Page 3 Recommandations générales 3 Présentation abrégée Dans cette documentation, nous utiliserons une présentation abrégée pour décrire les étapes des manipulations (par exemple le fait d'appeler une fonction). Exemple : Figer les valeurs “Hold” Etapes nécessaires : Mise en route de l’appareil Validez avec la touche orange sous “Hold”...
-
Page 4: Consignes De Sécurité
Testo. Elimination selon les règles de l'art Déposez les accus défectueux/les piles vides aux endroits prévus à cet effet. (Centre de collecte) Renvoyez le produit chez Testo au terme de sa durée d'utilisation. Nous assurons une élimination respectueuse de l’environnement. -
Page 5: Utilisation Conforme À L'application
N'utilisez le produit que dans les domaines pour lesquels il est conçu. En cas de doute, vérifiez auprès de testo. Le testo 635 est un appareil de mesure compact pour la mesure de la température, de l'humidité et des points de rosée sous pression. -
Page 6: Description Du Produit
Modifier l'affichage de la 2ème ligne. En mode configuration : Diminuer la valeur, sélectionner une option Imprimer les données Seulement 635-1: Si la fonction impression cyclique est activée la série de mesure programmée démarre. Allumer l'appareil, Allumer/éteindre le rétro-éclairage de l'affichage... - Page 7 Reset Ouvrir menu “Moyenne temporelle” Moyenne Ouvrir " Protocole de mesure " Protocole Commencer la série de tests (635-2 uniquement) Dép. Terminer la série de tests (635-2 uniquement), Arrêt Fin du cycle d’impression (635-1 uniquement) Mémoriser les valeurs (uniquement 635-2) Mém.
-
Page 8: Interfaces
3. Description du produit 3.2 Interfaces Interface infrarouge L'interface infrarouge dans la partie supérieure de l'appareil permet d'envoyer les valeurs mesurées vers l'imprimante Testo. Interface USB Le bloc secteur (accessoire) peut être connecté via l’interface USB afin d’alimenter l’appareil de mesure. -
Page 9: Mise En Service
4. Mise en service 9 Mise en service Ce chapitre décrit les étapes nécessaires à la mise en service du produit. ➣ Insérer les piles/accus et le module radio (accessoires) : Dévissez les deux vis au dos de l'appareil et retirez le couvercle du compartiment pile. -
Page 10: Fonctionnement
5. Fonctionnement Fonctionnement Ce chapitre décrit les manipulations devant souvent être effectuées lors de l'utilisation du produit. 5.1 Raccorder la sonde Sonde avec connecteur Les sondes avec connecteur doivent être raccordées avant d'allumer l'appareil afin qu'elles puissent être reconnues par l'appareil de mesure. Raccordez la fiche de la sonde dans le connecteur de l'appareil de mesure. -
Page 11: Rétro-Éclairage
5. Fonctionnement 11 L'appareil est allumé pour la première fois, un reset a été lancé ou l'alimentation a été interrompue pendant une longue période : - la fonction LANGUAGE s'ouvre. ➫ cf. Chapitre LANGUAGE, p. 17. ➣ Eteindre l’appareil : Maintenez appuyé... -
Page 12: Paramétrage
6. Paramétrage Paramétrage Ce chapitre décrit les étapes nécessaires pour adapter les appareils de mesure aux applications spécifiques. 6.1 Menu configuration (CONF MENU) Le menu configuration présente les paramétrages de base de l'appareil de mesure. ➣ Ouvrir le menu configuration : ✓... -
Page 13: Unités
6. Paramétrage 13 6.1.2 Unités Systèmes prédéfinis et possibilités de paramétrages individuels : Grandeurs de mesure Système ISO Système US Paramétrages individuels Température °C °F °C, °F Pression inchH2O mbar, Pa, hPa, kPa, inchH2O ➣ Paramétrer les unités : ✓ Le menu configuration s'ouvre, CONF MENU. -
Page 14: Sonde
6. Paramétrage Auto OFF Si Auto OFF est enclenché, l'appareil s'éteint après 10 mn de non activation de touche. Exception : lorsqu'une impression cyclique (appareil sans mémoire) ou un programme de mesure (appareil avec mémoire) sont actifs. ➣ Activer/désactiver Auto/OFF : ✓... - Page 15 6. Paramétrage 15 Chaque sonde radio dispose d'une identification. Celle-ci est composée des 3 derniers chiffres de la référence de l'article et de la position du commutateur de la sonde radio (H ou L). ➣ Paramétrer la sonde radio : ✓...
- Page 16 6. Paramétrage Calibrage sonde d'humidité La fonction n'est disponible qu'en cas de raccordement d'une sonde d'humidité. Les valeurs de calibrage peuvent être repassées en paramétrage usine (Reset). Il est possible de réaliser un calibrage en 2 points. ➣ Réaliser un reset des valeurs de compensation : ✓...
-
Page 17: Langue
être différent, ou la fonction peut ne pas être disponible dans le profil paramétré. Certaines fonctions ne sont disponibles que lorsqu'une sonde est connectée ou lorque'une sonde radio est allumée et configurée. Aperçu des menus testo 635-1 Profil Détail menu... - Page 18 6. Paramétrage Aperçu des menus testo 635-2 Profil Détail menu Fonctions Standard Mémoire Gestion des lieux de mesure, imprimer, effacer mémoire Programme Configurer/activer/désactiver programme Moyenne Effectuer une moyenne temporelle/ponctuelle Calculs Activer/désactiver le calcul de teneur en eau, point de rosée, température psychrométrique, température différentielle, régler le...
-
Page 19: Mémoire (Seulement 635-2)
6. Paramétrage 19 6.2.1 Mémoire (Seulement 635-2) Info La mémoire disponible est affichée. Lieu de mesure Le lieu de mesure actif peut être modifié. Il est possible de créer jusqu’à 99 lieux de mesure. La désignation numérique des lieux de mesure (01-99) peut être modifiée en un texte de votre choix (max 10 caractères) via le logiciel PC... -
Page 20: Programme De Mesure
6. Paramétrage 6.2.2 Programme de mesure Une programme de mesure peut être activé/désactivé : Désignation Description Programme de mesure désactivé : les valeurs mesurées peuvent être enregistrées manuellement AUTO Programme de mesure automatique : la fréquence de mesure (min. 1sec) ainsi que le nombre de valeurs mesurées peuvent être paramétré... -
Page 21: Moyenne
6.2.3 Moyenne La fonction Calcul de valeur moyenne est uniquement disponible dans lemenu du testo testo 635-2.Pour le testo 635-1, la fonction Calciul de valeur moyenne est activée viala touche Fonction . Pour activer le calcul de moyenne, se référer au chapitre Mesures, p. 24. -
Page 22: Materiaux
De nouveaux matériaux peuvent être attribués et les courbes adaptées via le logiciel (uniquement 635-2). Lorsque la sonde à champ de dispersion 0636 6160 est connectée, les courbes caractéristiques enregistrées dans la sonde sont automatiquement consultées. -
Page 23: Impression Cyclique (Uniquement 635-1)
Ceci permet de relever des valeurs mesurées (max. 999) selon une cadence prédéfinie (min. 1mn). Les valeurs mesurées sont alors envoyées vers l’imprimante testo. ➣ Activer impression cyclique/ Programmer série de mesure : ✓... -
Page 24: Mesures
Réaliser des mesures : ✓ L'appareil est en mode mesure. ✓ Le programme de mesure AUTO n'est pas activé (uniquement 635-2). Positionnez la sonde et lisez les valeurs mesurées. ➣ Modifier l'affichage de la ligne du canal de mesure supérieur : Appuyez sur ➣... - Page 25 Appuyez sur Hold Repassez aux valeurs de mesures actuelles avec ➣ Enregistrer la valeur mesurée (uniquement 635-2): Appuyez sur Protocole - Un protocole de mesure comportant les valeurs mesurées de tous les canaux disponibles est créé pour le lieu de mesure actif.
- Page 26 7. Mesures ➣ Réaliser une série de mesures AUTO (uniquement 635-2): ✓ L'appareil est en mode mesure et la série de mesures AUTO est activée. Démarrez la série de mesure avec Dép. - La série de mesures démarre. Les valeurs mesurées sont conservées.
-
Page 27: Entretien Et Maintenance
8. Entretien et maintenance 27 Entretien et maintenance Ce chapitre décrit les étapes contribuant au maintien des fonctionnalités et à la prolongation de la durée de vie du produit. ➢ Nettoyage du boîtier : En cas de salissure, nettoyez le boîtier avec un linge humide (eau savonneuse). -
Page 28: Questions-Réponse
Au cas où nous n'aurions pu répondre à votre question, veuillez vous adresser à votre revendeur ou au Service Après-vente testo. Vos contacts figurent en fin de document ou sur web page www.testo.com/service-contact... -
Page 29: Caractéristiques Techniques
1x fiche Omega, 1x mini fiche DIN, module radio (accessoire) Mémoire Uniquement 635-2 : 99 lieux de mesure max, jusqu'à 10 000 valeurs mesurées (en fonction du nombre de lieux de mesure, de protocoles et de canaux de mesure) Alimentation 3x piles mignon (inclues à... -
Page 30: Accessoires / Pièces De Rechange
0602 1793 Sonde d'humidité/température 12mm 0636 9735 Poignée pour sonde d'humidité/température avec cordon de sonde pour mesure/ajustement du capteur d'humidité (uniquement testo 435-2/ -4) 0430 9735 Sonde de pression absolue 2000hPa 0638 1835 Sonde de mesure de température de rosée en réseau d'air comprimé... - Page 32 SE & Co KGaA Postfach 11 40, 79849 Lenzkirch Testo-Straße 1, 79853 Lenzkirch Telefon: (07653) 681-0 Fax: (07653) 681-100 E-Mail: info@testo.de Internet: http://www.testo.com 0977 6350 fr 08 V02.10 fr...
