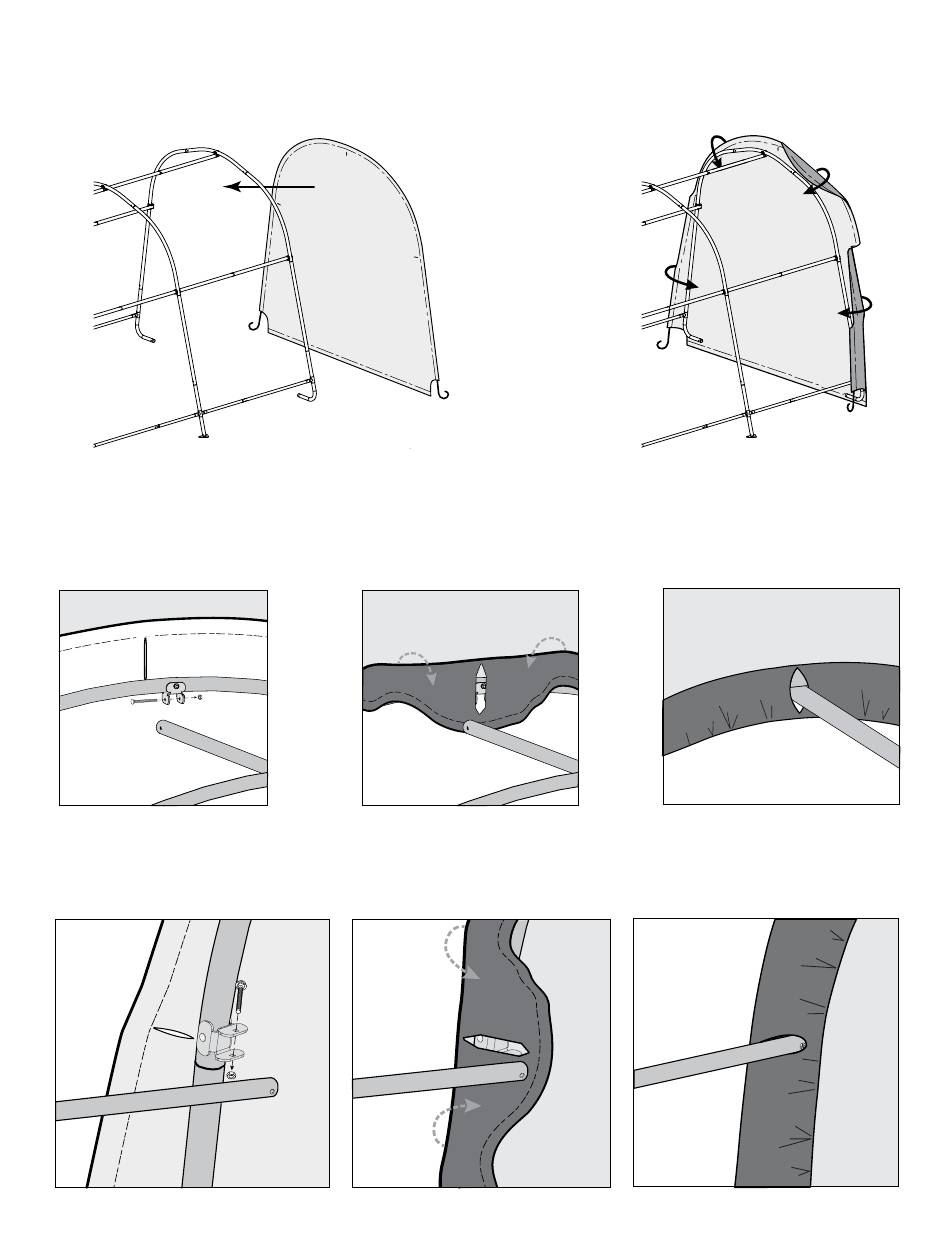

9. inSTAlleR le pAnneAU De poRTe eT le pAnneAU ARRiÈRe
A. (1)
Placez le panneau d'extrémité au centre de la partie supérieure de l'abri en orientant la surface interne blanche
vers l'intérieur de l'abri.
les rails latéraux dans les trous déjà découpés dans le tissu.
A1
B. (1)
Débranchez le rail supérieur (tuyaux horizontaux allant de l'avant à l'arrière de la partie supérieure de l'abri) de la
(2)
nervure d'extrémité.
(3)
trous dans le tissu.
B1
C.
(1) Débranchez les rails latéraux à la nervure d'extrémité. Laissez le ShelterLock
(2) Tirez sur le panneau d'extrémité dessus de l'extrémité thoracique et de l'insérer à travers les trous dans le tissu.
(3) Rebranchez les rails latéraux à la nervure d'extrémité.
c1
(2)
Faites passer le rebord du panneau en tissu autour de la nervure d'extrémité en aligner
Tirez sur le panneau d'extrémité dessus de l'extrémité thoracique et de l'insérer à travers les
Rebranchez la traverse supérieure à la nervure d'extrémité.
B2
c2
A2
Page 18
B3
®
3X attachée la nervure avec le boulon.
c3
05_62689_0C
