Manuels Connexes pour Hanna Instruments HI 88703
Sommaire des Matières pour Hanna Instruments HI 88703

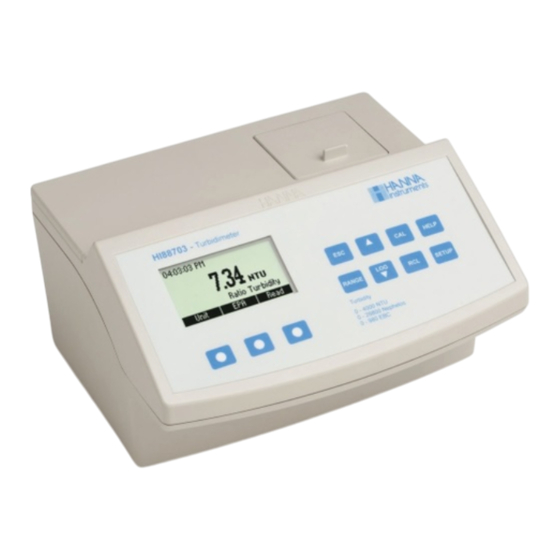

- Page 1 Manuel d’utilisation HI 88703 Turbidimètre Instruments : HI 88703 Date : 03/11/2008 1/31 w w w. h a n n a i n s t . c o m...
-
Page 2: Table Des Matières
Cher client, Nous vous remercions d'avoir choisi un instrument de la gamme HANNA. Cette notice donne toutes les informations nécessaires à une bonne utilisation. Si toutefois vous avez besoin de conseils techniques, n'hésitez pas à nous contacter au +41 41 925 66 46 Ces instruments sont conformes aux directives de l’Union Européenne EN 50081-1 et EN 50082-1. -
Page 3: Examen Preliminaire
GENERAL DESCRIPTION DESCRIPTION GENERALE HI 88703 est un turbidimètre de grande précision bénéficiant d’une grande expérience de HANNA INSTRUMENTS dans l’élaboration d’instruments de mesure physico-chimique. HI 88703 est spécialement conçu pour tester la qualité des eaux, procurant une grande répétabilité et une grande exactitude de mesure pour les turbidités très basses. -
Page 4: Abreviations
0 à 40 NTU. Le turbidimètre HI 88703 a été étudié pour répondre aux critères de la norme USEPA Method 180.1 et Standard Method 2130 B. -
Page 5: Un Ite De Mesu Re
L’unité de mesure la plus couramment utilisée est l’unité NTU (néphélométrique) Dans l’industrie de la bière, l’unité EBC (Europeen Brewery Comitee) est plus courante. HI 88703 peut afficher en unités NTU, EBC et néphélos. 1 NTU = 0,245 EBC = 6,7 néphélos... -
Page 6: Description Fonctionnelle
D E S C R IP T IO N F O N C T IO N N E L L E DESCRIPTION DE L’INSTRUMENT 230 Vac / 50 Hz / 10 VA Fuse 400 mA 1) Afficheur à cristaux liquides. L’afficheur possède une fonction de rétro-éclairage pour une meilleure visibilité... -
Page 7: Description De L'afficheur
DESCRIPTION DE L’AFFICHEUR L’afficheur comporte les champs suivants : 1) Affichage de la date dans le format programmé 2) Renseignements généraux concernant la mesure 3) Touches de fonction 4) Paramètre couramment mesuré 5) Unité de mesure 6) Valeur mesurée DESCRIPTION DU CLAVIER Le clavier comporte 8 touches à... -
Page 8: Specifications
SP E CIF IC A TIO N S Gamme en mode non ratio 0.00 à 9.99; 10.0 à 40.0 NTU 0.0 à 99.9; 100 à 268 Nephelos 0.00 à 9.80 EBC Résolution en mode non 0.01; 0.1 NTU ratio 0.1; 1 Nephelos 0.01 EBC Gamme en mode ratio 0.00 à... -
Page 9: Quelques Conseils Bien Utiles
Q UE L QU ES CO N SE ILS BIEN UT ILE S HI 98703 est un turbidimètre d’une grande précision. Pour bénéficier de l’ensemble des performances de l’instrument, il est nécessaire de respecter quelques techniques de mesure de base. Ceci concerne plus particulièrement la préparation de l’échantillon et la manipulation des différentes cuvettes. -
Page 10: Indexation D'une Cuvette
HUILAGE DE LA CUVETTE Pour gommer les imperfections mineures, la cuvette doit être huilée à l’extérieur avec de l’huile silicone. Ceci est très important, spécialement pour des mesures de turbidité inférieure à 1 NTU. L’huile silicone a le même indice de réflexion que le verre et ne perturbera pas la mesure Il est important de ne déposer qu’un film très fin d’huile silicone. - Page 11 Pour indexer une cuvette, procédez de la manière suivante : • Remplissez la cuvette avec de l’eau pure (<0.1 NTU). • Nettoyez soigneusement la cuvette et déposez un film d’huile silicone comme décrit précédemment.. • Allumez l’instrument • Insérez la cuvette dans l’appareil et appuyez sur la touche READ en permanence.
-
Page 12: Reperage De Plusieur Cuvettes Simultanement
REPERAGE DE PLUSIEUR CUVETTES SIMULTANEMENT Des mesures précises nécessitent l’utilisation d’une cuvette unique. Dans le cas contraire, il sera nécessaire d’indexer les cuvettes avant la prise de mesure. • Remplissez quelques cuvettes avec de l’eau très pure (<0.1 NTU). • Nettoyez soigneusement chaque cuvette et déposez un film d’huile silicone. -
Page 13: Collecte De L'echantillon
• Ouvrez le capot de protection et tournez légèrement la cuvette dans le sens des aiguilles d’une montre. • Répétez cette opération jusqu’à ce que la valeur mesurée soit égale à la valeur de la 1ère cuvette à 0.01 NTU près. •... - Page 14 APPLICATION D’UN VIDE D’AIR PARTIEL Le vide d’air s’obtient par diminution de la pression atmosphérique, de telle sorte que les bulles d’air présentes dans l’échantillon viennent à la surface. C’est une procédure très simple et peut être appliquée à n’importe quel moment. L’équipement le plus simple pour effectuer un vide d’air est une seringue et un bouchon en caoutchouc pour dégazage.
-
Page 15: Mise En Route
à ultrason pour un dégazage pour efficace. MISE EN ROUTE HI 88703 est livré avec tous les accessoires necessaires pour réaliser des mesures correctes. Placez l’instrument sur une surface plane et ne l’exposez pas directement aux rayons du soleil. Avant de brancher l’instrument, vérifiez le voltage. -
Page 16: Selection De La Gamme
M O D E D ID A C T I T I E L HI 88703 possède une fonction didactitielle qui comporte de nombreuses informations importantes pour le personnel non expérimenté. L’instrument affiche un écran avec des explications et les boutons qui doivent être confirmés lorsqu’une préparation ou une autre opération doit être réalisée... -
Page 17: Aide
MODE AIDE HI 88703 possède un menu d’aide qui peut être activé à n’importe quel moment. Pour y accéder, appuyez sur la touche HELP. Selon le menu dans lequel se trouve l’instrument, un écran avec des informations complémentaires apparaîtra. Pour lire toutes les informations, appuyez sur les touches “UP”... - Page 18 • Nettoyez soigneusement celle-ci avec un tissu non pelucheux. • versez quelques gouttes d’huile silicone sur un 10 ml chiffon propre puis frottez celui-ci sur la cuvette. Note: Il est très important d’huiler la cuvette spécialement lorsque les mesures de turbidité...
-
Page 19: Mesures Par Moyenne
La dernière valeur moyenne restera figée à l’écran à la fin du cycle de mesure. HI 88703 sélectionne automatiquement la gamme de mesure la plus appropriée. Si la valeur mesurée est supérieure à 4000 NTU (980 EBC ou 26800 Nephelos), l’instrument affichera la valeur... - Page 20 PROC EDURE D ’ETALO NNAGE P OUR LES GAMME S DE MESURE RATIO ET NON RATIO HI 88703 possède une fonction d’étalonnage très puissante qui compense systématiquement le vieillissement de la lampe ou son remplacement. L’étalonnage peut être réalisé à l’aide de solutions tampons livrées ou à...
- Page 21 SOLUTION FORMAZINE Pour préparer une solution mère 4000 NTU, procédez de la manière suivante : Solution : délayez 1 gramme de sulfate d’hydrazine (NH ,dans de l’eau distillée puis complétez jusqu’à 100 ml. Attention : Manipulez les sulfates d’hydrazine avec précaution car c’est un produit cancérigène.Evitez l’inhalation et l’ingestion ou le contact la peau.
- Page 22 Note : le 1er point d’étalonnage peut être ignoré en appuyant sur la touche “Skip” . Dans ce cas, la valeur idéale 0.00 NTU sera utilisée comme 1er point d’étalonnage. • Placez la cuvette contenant le standard inférieur à <0.1 NTU (ou la cuvette avec l’eau distillée) dans la cellule de mesure en respectant l’ergot d’alignement.
- Page 23 ETALONNAGE EN 3 POINTS (mode ratio uniquement) Pour réaliser un étalonnage en 3 points, poursuivez la procédure comme suit : • Ôtez la cuvette contenant la 2ème solution standard. • Placez la cuvette 100 NTU (ou la 3ème cuvette de formazine) dans le logement en respectant l’ergot d’alignement.
-
Page 24: Message D'erreurs Pendant La Phase
ETALONNAGE EN 5 POINTS (mode ratio uniquement) Pour réaliser un étalonnage en 5 points, poursuivez la procédure comme suit : • Ôtez la cuvette contenant la 4ème solution standard. • Placez la cuvette 2000 NTU (ou la 5ème cuvette de formazin préparée) dans le logement en respectant l’ergot d’alignement. -
Page 25: Bonnes P Ratiques De Lab Oraotire
BONNES P RATIQUES DE LAB ORAOTIRE HI 88703 possède une fonction “Bonnes pratiques de laboratoire” qui permet de relire à n’importe quel moment la date du dernier étalonnage ainsi que des différentes solutions tampons utilisées. Pour rappeler ces données d’étalonnage, appuyez sur la touche CAL. L’écran, indique le numéro de série et que les modalités de l’étalonnage seront affichées. -
Page 26: Memorisation Et Rappel Des Donnees Memorisees
MEMORISATION ET RAPPEL DES DONNEES MEMORISEES HI 88703 permet de mémoriser jusqu’à 200 mesures. Chaque mesure comprend : • la gamme de mesure. • la valeur lue • l’unité de mesure • la date et l’heure de l’enregistrement • un numéro d’enregistrement Notes: •... -
Page 27: Programmation
P R O G R A M M A T IO N Dans le mode programmation, les paramètres concernant l’instrument peuventi être modifiés. Certains paramètres concernent la séquence de mesure et d’autres l’instrument en général, pour modifier son apparence. Pour accéder au mode programmation, appuyez sur la touche SETUP. Pour retourner en SETUP mode normal de mesure sur ESC ou SETUP une... -
Page 28: Date Et Heure
Date et heure Cette option est utilisée pour régler la date et l’heure de l’instrument. Appuyez sur “Modify” pour accéder à cette fonction. Utilisez les touches “Up” ou “Down” pour incrémenter ou décrémenter . Appuyez sur “Accept” pour confirmer le choix ou “ESC” pour quitter sans modification. Da te Option : AM/PM ou 24 heures Appuyez sur la touche “AM/PM”pour sélectionner... -
Page 29: Identification De L'instrument
Beep On Option : Activé ou désactivé Cette option permet à l’utilisateur d’activer ou de désactiver le beeper. Appuyez sur la touche “Enable” pour activer ou désactiver cette option. Si désactivé, un court beep est entendu à chaque fois qu’une touche est enfoncée. Un long beep se fait entendre lorsque la touche n’est pas active ou qu’une erreur a été... -
Page 30: Remplacement De La Lampe
REMP LACEMENT DE LA LAMPE Une lampe Tungstène a une durée de vie supérieure à 100 000 mesures. Lorsqu’une lampe est défectueuse, elle peut aisément être remplacée. Un message “warning no light” est affiché. Pour remplacer une lampe, il faut respecter les étapes suivantes : •... -
Page 31: Autres Accessoires
A C C E S S O IR E S KIT REACTIF HI 93703-58 Huile silicone (15 ml) HI 88703-11 Kit d’étalonnage (gamme < 0,1 15 100 750 et 2000 NTU) AUTRES ACCESSOIRES HI 731318 Tissus de nettoyage (4 pièces) HI 731331 Cuvettes en verre (4 pcs.)
