- Page 1 Manuel d'utilisation HI 8633N HI 8733N- HI 8734N CONDUCTIMETRES PORTABLES MULTIGAMMES ETANCHES ED. 3 14/04/2004 page : 1/19 Ces instruments sont w w w . h a n n a i n s t . c o m conformes aux directives de...
- Page 2 Cher client, Nous vous remercions d'avoir choisi un instrument de la gamme HANNA. Cette notice donne toutes les informations nécessaires à une bonne utilisation du pH-mètre. Si toutefois vous avez besoin de conseils techniques, n'hésitez pas à nous contacter au 03 88 76 91 88 Ces instruments sont conformes aux directives de la communauté...
- Page 3 EXAMEN PRELIMINAIRE Déballez l'instrument. Assurez-vous qu'aucun dommage ne s'est produit durant le transport. Dans le cas contraire, avertissez immédiatement votre revendeur. Chaque conductimètre est livré avec : - une sonde de conductivité avec câble de 1 m - un tournevis d'étalonnage - une pile 9 V Note: Gardez soigneusement l'emballage jusqu'à...
- Page 4 DESCRIPTION FONCTIONNELLE & SPECIFICATIONS HI 8633 1) Afficheur cristaux liquides 2) Touche de sélection conductivité/température 3) 4 touches sélection de gamme de mesure 4) Bouton de réglage de la température 5) Bouton ON/OFF Gamme µS/cm 0.0 à 199.9 / 0 à 1999 mS/cm 0.00 à...

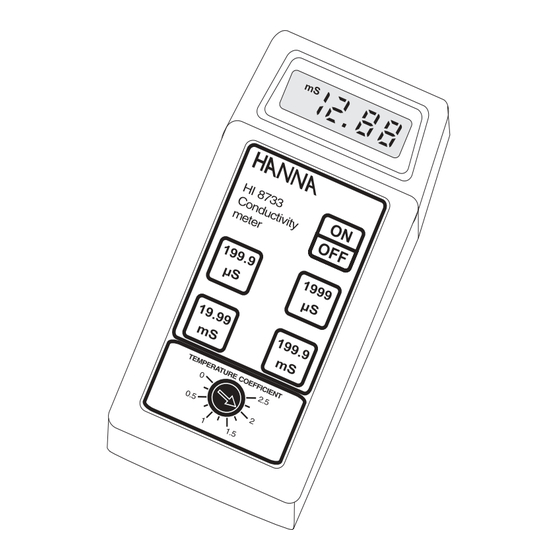

- Page 5 DESCRIPTION FONCTIONNELLE & SPECIFICATIONS HI 8733 1) Afficheur cristaux liquides 2) 4 touches sélection de gamme de mesure 3) Bouton de réglage du coefficient Béta 4) Touche ON/OFF Gamme µS/cm 0.0 à 199.9 / 0 à 1999 mS/cm 0.00 à 19.99 / 0.0 à 199.9 Résolution µS/cm 0.1 / 1 mS/cm...
- Page 6 DESCRIPTION FONCTIONNELLE & SPECIFICATIONS HI 8734 1) Afficheur cristaux liquides 2) Sélection des gammes de mesure 3) Bouton de réglage de la température 4) Bouton de sélection TDS/Température 5) Bouton ON/OFF Gamme mg/l 0.0 à 199.9 / 0 à 1999 0.00 to 19.99 Résolution mg/l 0.1 / 1...
- Page 7 MODE OPERATOIRE • Chaque instrument est livré avec une pile 9 V. Otez le couvercle du compartiment à pile au dos de l'instrument et mettez en place la pile en respectant les polarités. • Reliez la sonde de conductivité à l'instrument via le connecteur multipoints.
- Page 8 • Selectionnez la gamme de mesure appropriée. Note:L'affichage d'un "1" indique un dépassement de gamme ; veuillez passer à la gamme supérieure • Attendez l'équilibre thermique puis, lorsque la mesure est stable, relevez là. • Dès la fin d'une série de mesure, veillez à éteindre l'instrument.
- Page 9 affichage température par la touche COND/TEMP (HI 8633) ou TDS/TEMP (HI 8734). • Réglez le conductimètre à la valeur lue sur le thermomètre étalon. • Appuyez sur COND/TEMP (ou TDS/TEMP) pour revenir en COND. mode affichage conductivité. TEMP. TEMP. • Selectionnez la gamme de mesure 19.99 mS/cm (HI 8633) ou 1999 mg/l(HI 8734) TEMPERATURE COND.
- Page 10 • Toutes les mesures ultérieures seront référencées par rapport à 25 °C. Si vous souhaitez choisir une autre température de référence, par exemple 20 °C, réglez tout simplement les valeurs à 11,67 mS/cm (cf tableau de conductivité en fonction de la température ou 1251 mg/l. Toutes les mesures ultérieures seront compensées par rapport à...
- Page 11 valeur nominale de la solution "12.88 mS/cm ; toutes les valeurs ultérieures seront référencées par rapport à une température de @ 25°C. • Si vous souhaitez utiliser une autre température comme température de référence, par exemple 20 °C, réglez la valeur lue à...
- Page 12 CONDUCTIVITE EN FONCTION DE LA TEMPERATURE La conductivité d'une solution aqueuse est l'expression de la capacité de ce liquide à conduire le courant. La conductivité augmente avec la température. La conductivité est directement affectée par le type et le nombre d'ions présents dans la solution ainsi que par la viscosité. Ces deux paramètres sont dépendants de la température.
- Page 13 VALEUR TDS EN FONCTION DE LA TEMPERATURE °C °F HI 7032 HI 7036 mg/l (ppm) (ppt) 6.82 7.88 8.99 1122 10.10 60.8 1148 10.33 62.6 1173 10.56 64.4 1200 10.78 66.2 1224 11.01 1251 11.24 69.8 1277 11.47 71.6 1303 11.71 73.4 1329 11.94 75.2...
- Page 14 DETERMINATION DU COEFFCIENT DE TEMPERATURE D'UNE SOLUTION (HI 8733) Des solutions fortement acides ou alcalines ont des coefficients de température différents de 2 % par °C. Pour calculer le coefficient, il est nécessaire de procéder de la manière suivante : •...
- Page 15 MAINTENANCE DE LA SONDE Veillez à rincer systématiquement la sonde après une série de mesure. Si un nettoyage plus approfondi est nécessaire, dégagez la sonde en ôtant le capuchon de protection puis nettoyez celle-ci à l'aide d'un chiffon non abrasif ou éventuellement en la plongeant dans du méthanol.
- Page 16 REMPLACEMENT DES PILES Lorsque les piles deviennent trop faibles, un 2ème point décimal s'allume sur l'afficheur. Procédez au remplacement de la pile comme suit : Otez les vis du couvercle à pile au dos de l'instrument puis ôtez la pile vide et remplacez-là par une pile neuve en veillant à...
- Page 17 ACCESSOIRES SOLUTIONS D'ETALONNAGE CONDUCTIVITE ET TDS HI 7030L 12880 µS/cm, 460 ml HI 7030M 12880 µS/cm, 230 ml HI 7031L 1413 µS/cm, 460 ml HI 7031M 1413 µS/cm, 230 ml HI 7033L 84 µS/cm, 460 ml HI 7033M 84 µS/cm, 230 ml HI 7034L 80000 µS/cm, 460 ml HI 7034M...
- Page 18 HANNA Instruments se réserve le droit de modifier ses instrument sans préavis. tous droits réservés. Toute reproduction d’une partie ou de la totalité de cette notice est interdite sans l’accord écrit de HANNA Instruments...
- Page 19 DECLARATION DE CONFORMITE CE Recommandations aux utilisateurs Avant d’utiliser cet instrument, assurez-vous qu’il convient parfaitement à l’environnement dans lequel il est utilisé. L’utilisation dans une zone résidentielle peut causer de petites interférences aux équipements radio ou TV. Le capteur métallique au bout de la sonde est sensible aux décharges électrostatiques.
