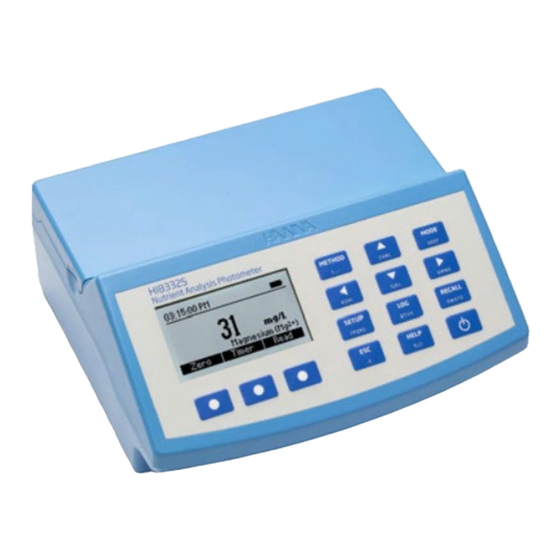

HI83325
Photomètre
Analyses des nutriments

Publicité

Table des Matières
loading

Manuels Connexes pour Hanna Instruments HI83325

Sommaire des Matières pour Hanna Instruments HI83325

  • Page 1 HI83325 Photomètre Analyses des nutriments...
  • Page 2 à nous envoyer un e-mail à info@hannainstruments.fr ou visitez notre site internet www.hannainstruments.fr. Tous droits réservés. Toute reproduction totale ou partielle est interdite sans l’autorisation écrite du propriétaire des droits, Hanna Instruments Inc., Woonsocket, Rhode Island, 02895, USA...
  • Page 3 1. EXAMEN PRÉLIMINAIRE ....................2. MESURES DE SÉCURITÉ ....................3. SPÉCIFICATIONS ......................4. DESCRIPTION ........................4.1. DESCRIPTION GÉNÉRALE ..................4.2. PRÉCISION ET EXACTITUDE .................. 4.3. DESCRIPTION FONCTIONNELLE ................4.4. PRINCIPE DE MESURE ..................... 4.5. SYSTÈME OPTIQUE ....................5. OPÉRATIONS GÉNÉRALES .................... 5.1.
  • Page 4 8.4. CALCIUM ........................8.5. MAGNÉSIUM ......................8.6. NITRATE ........................8.7. PHOSPHATE, GAMME HAUTE ................8.8. POTASSIUM ......................8.9. SULFATE ........................9. DESCRIPTION DES ERREURS ..................10. MÉTHODES STANDARDS .................... 11. ACCESSOIRES ........................ 11.1. KIT DE RÉACTIFS ....................11.2. ÉLECTRODES pH ....................11.3.

  • Page 5: Examen Préliminaire

    été causé lors du transport. Avertissez votre service client Hanna si des dommages ont été constatés. Chaque HI83325 est livré avec : • Cuvette et son capuchon (4 pièces) • Tissu de nettoyage pour cuvettes •...

  • Page 6: Spécifications

    3. SPÉCIFICATIONS 3 x canaux optiques; Canaux de mesures 1 x électrode num. (mesure du pH) Gamme 0,000 à 4,000 Abs Résolution 0,001 Abs Précision ±0,003 Abs Source lumineuse Diode électro-luminescente Largeur de bande du filtre 8 nm Absorbance passe-bande Précision de la largeur de ±1,0 nm bande du filtre passe-bande...

  • Page 7: Description Générale

    4. DESCRIPTION 4.1. DESCRIPTION GÉNÉRALE Le photomètre multiparamètre HI83325 est un instrument compact et polyvalent avec deux modes de mesure : absorbance et pH/mV. Le mode absorbance comprend la fonction CAL Check et 12 méthodes différentes qui couvrent une grande variété...

  • Page 8: Description Fonctionnelle

    4.3. DESCRIPTION FONCTIONNELLE Clavier résistant aux éclaboussures Afficheur à cristaux liquides Marque pour l’indexation Capuchon de protection des connectiques Couvercle de protection contre la lumière Support de cuvette Touche marche/arrêt Entrée pour électrode pH numérique, jack 3,5 mm Connecteur USB pour transfert de données vers un périphérique USB Connecteur micro USB pour l’alimentation ou l’interface PC...

  • Page 9: Principe De La Mesure

    Description du clavier Le clavier est composé de 12 touches directes et de 3 touches fonctionnelles avec les fonctions suivantes : Appuyez sur la touche fonctionnelle pour réaliser la fonction affichée au- dessus de celle-ci sur l’afficheur. Appuyez pour accéder à la liste des méthodes. Appuyez pour monter dans le menu ou l’écran aide, pour incrémenter une valeur à...

  • Page 10: Système Optique

    Diagramme du fonctionnement du système optique Le système de référence interne (détecteur de référence) du photomètre HI83325 compense les dérives dues à des fluctuations de puissance ou à des changements de température ambiante, fournissant une source stable de lumière pour votre mesure du blanc (zéro) et pour la mesure de l’échantillon.

  • Page 11: Connexion De L'alimentation Et Gestion De La Batterie

    5. OPÉRATIONS GÉNÉRALES 5.1. CONNEXION DE L’ALIMENTATION ET GESTION DE LA BATTERIE L’instrument peut être alimenté par un adaptateur AC/DC (inclus) ou par la batterie rechargeable intégrée. L’instrument réalisera un test d’auto-diagnostic à la première mise sous tension. Pendant ce test, le logo Hanna apparaîtra sur l’afficheur. Après 5 minutes, si le test a réussi, la dernière méthode utilisée apparaîtra sur l’afficheur.
  • Page 12 Unité de température (pH uniquement) Option : °C ou °F Appuyez sur la touche fonctionnelle pour sélectionner l’unité de température souhaitée. Rétro-éclairage Valeurs : 0 à 8 Appuyez sur la touche Modifier pour accéder à l’intensité du rétro-éclairage. Utilisez les touches fonctionnelles ou les touches   pour incrémenter ou décrémenter la valeur.
  • Page 13 Format date Appuyez sur la touche Modifier pour changer le format de la date. Utilisez les touches   pour sélectionner le format souhaité. Appuyez sur la touche Valider pour confirmer ou ESC pour revenir au menu configuration sans sauvegarder le nouveau format.

  • Page 14: Utiliser Une Électrode Numérique Hanna

    Appuyez sur ESC pour revenir au menu configuration. 5.3. UTILISER UNE ÉLECTRODE NUMÉRIQUE HANNA HI83325 peut être utilisé pour faire une mesure de pH directe en connectant une électrode numérique Hanna® dotée d’un connecteur jack 3,5 mm TRRS. Pour commencer à prendre des mesures avec la sonde, connectez l’électrode au connecteur jack, marqué...

  • Page 15: Enregistrement Des Données

    5.5 ENREGISTREMENT DES DONNÉES L’instrument dispose d’une fonction enregistrement des données pour vous aider à garder une trace de toutes vos analyses. Le journal des données peut contenir 1000 mesures individuelles. Il est possible d’enregistrer, d’afficher et de supprimer les données à...

  • Page 16: Gestion Des Données

    Les données enregistrées sont exportées en un fichier contenant tous les enregistrements du photomètre et du pH-mètre. Le nom du fichier est : “HI83325. csv”. Le fichier CSV (Comma-Separated Values) peut être ouvert avec un éditeur de texte ou un tableur.

  • Page 17: Sélection De La Méthode

    6. MODE PHOTOMÈTRE 6.1. SÉLECTION DE LA MÉTHODE Pour sélectionner la méthode souhaitée appuyez sur la touche METHOD, un écran avec les méthodes disponibles apparaîtra. Appuyez sur les touches   pour mettre en surbrillance la méthode souhaitée. Appuyez sur Valider. Après que la méthode souhaitée ait été...

  • Page 18: Utiliser Correctement Un Sachet De Réactif

    6.2.3. UTILISER CORRECTEMENT UN SACHET DE RÉACTIF (a) Utilisez un ciseau pour ouvrir le sachet en découpant selon les pointillés. (b) Poussez les bords du sachet pour former un entonnoir. (c) Versez le contenu du sachet. 6.3. PRÉPARATION DE LA CUVETTE Un mélange correct est très important pour la reproductibilité...

  • Page 19: Fonctions Minuteurs Et Mesures

    Pour éviter les éclaboussures de réactifs et obtenir des mesures plus précises, bouchez d’abord la cuvette avec la topette en plastique HDPE fournie puis vissez le capuchon noir. Chaque fois que la cuvette est placée dans le support de mesure, elle doit être sèche à...

  • Page 20: Formes Chimiques / Conversion De L'unité

    CAL Check Hanna®. Pour des résultats de validation précis, effectuez les vérifications à température ambiante (18 à 25 °C). La validation du HI83325 implique des mesures d’absorbance des standards certifiés CAL Check Hanna® (voir “Accessoires”). L’écran “CAL Check” guide l’utilisateur pour la mesure de chaque standard CAL Check et applique les corrections à...

  • Page 21: Mesure De L'absorbance

    4. Appuyez sur ESC pour revenir au menu Configuration. 6.8. MESURE DE L’ABSORBANCE Des mesures d’absorbance brute peuvent être effectuées sur le HI83325 à des fins personnelles ou de diagnostic. Par exemple, vous pouvez surveiller la stabilité d’un blanc de réactif en mesurant occasionnellement son absorbance par rapport à l’eau déminéralisée.

  • Page 22: Mode Ph-Mètre

    7. MODE pH-MÈTRE 7.1. ÉTALONNAGE DU pH Appuyez sur MODE pour entrer en mode de mesure pH/mV. Appuyez sur Étalonner pour accéder aux fonctions d’étalonnage de l’électrode. Mode étalonnage Lorsque vous êtes en mode étalonnage, l’afficheur indiquera la valeur actuelle de la lecture pH, la lecture actuelle de la température, la valeur du tampon actuellement sélectionnée et le numéro du tampon (“Tampon : 1”...

  • Page 23: Messages Lors De L'étalonnage Ph

    Procédure L’étalonnage peut être réalisé en utilisant un ou deux tampons d’étalonnage. Pour des mesures plus précises, un étalonnage en deux points est recommandé. Immergez l’électrode de pH sur environ 3 cm dans une solution tampon et mélangez doucement. À partir de l’écran Mesure du pH, appuyez sur la touche Étalonner pour commencer la procédure d’étalonnage.
  • Page 24 7.3. MESURE DU pH HI83325 peut être utilisé pour effectuer des mesures de pH directes en connectant une électrode de pH numérique Hanna® au connecteur jack 3,5 mm. Pour commencer à mesurer avec la sonde, connectez l’électrode au connecteur jack 3,5 mm, situé à...
  • Page 25 Les mesures de pH sont affectées par la température. Les électrodes de pH numériques Hanna® comprennent un capteur de température intégré et calculent automatiquement les valeurs de pH corrigées. La température mesurée est affichée à l’écran avec les mesures de pH. 7.4.

  • Page 26: Conditionnement Et Entretien De L'électrode Ph

    7.5. BPL pH Les bonnes pratiques de laboratoire (BPL) désignent une fonction de contrôle de la qualité utilisée pour assurer l’uniformité et la cohérence des étalonnages et des mesures des capteurs. Pour afficher les informations BPL, appuyez sur la touche BPL dans l’écran Mesure avec la sonde.
  • Page 27 Ôtez le capuchon de protection de l’électrode pH. NE SOYEZ PAS ALARMÉ, SI VOUS CONSTATEZ UN DÉPÔT DE SELS SUR L’ÉLECTRODE. Ceci est normal avec les électrodes pH. Pour ôter les dépôts de sels, rincez l’électrode à l’eau claire. Durant le transport, des bulles d’air peuvent se former dans le corps en verre de l’électrode, affectant ainsi les mesures.
  • Page 28 • Protéines – trempez l’électrode dans la solution de nettoyage des protéines HI7073 HI8073 pendant 15 min. • Inorganique – trempez l’électrode dans la solution de nettoyage HI7074 pendant 15 min. • Huile/graisse – rincez l’électrode dans la solution de nettoyage HI7077 HI8077.

  • Page 29: Ammoniaque, Gamme Basse

    8. PROCÉDURES DE LA MÉTHODE 8.1. AMMONIAQUE, GAMME BASSE SPÉCIFICATIONS Gamme 0,00 à 3,00 mg/L (NH Résolution 0,01 mg/L Précision ±0,04 mg/L ±4% de la lecture Source lumineuse DEL avec filtre d’interférence à bande étroite @ 420 nm Méthode Adaptation de la méthode “ASTM Manual of Water and Environmental Technology’’, méthode Nessler D1426.
  • Page 30 • Ajoutez 4 gouttes de réactif A ammoniaque GB HI93700A-0. Replacez le capuchon et mélangez la solution. • Ajoutez 4 gouttes de réactif B ammoniaque GB HI93700B-0. Replacez le capuchon et mélangez la solution. • Remettez la cuvette dans l’instrument et fermez le couvercle.
  • Page 31 • Appuyez sur la touche Frm Chim pour convertir le résultat en mg/L d’ammoniaque ) et en ammonium (NH • Appuyez sur  ou  pour revenir à l’écran de mesure. INTERFÉRENCES Des interférences peuvent être causées par : Acétone Alcools Aldéhydes Glycine...

  • Page 32: Ammoniaque, Gamme Moyenne

    8.2. AMMONIAQUE, GAMME MOYENNE SPÉCIFICATIONS Gamme 0,00 à 10,00 mg/L (NH Résolution 0,01 mg/L Précision ±0,05 mg/L ±5% de la lecture Source lumineuse DEL avec filtre d’interférence à bande étroite @ 420 nm Méthode Adaptation de la méthode “ASTM Manual of Water and Environmental Technology’’, méthode Nessler D1426.
  • Page 33 • Ajoutez 4 gouttes de réactif A ammoniaque GM HI93715A-0. Replacez le capuchon et mélangez la solution. • Ajoutez 4 gouttes de réactif B ammoniaque GM HI93715B-0. Replacez le capuchon et mélangez la solution. • Remettez la cuvette dans l’instrument et fermez le couvercle. •...
  • Page 34 • Appuyez sur la touche Frm Chim pour convertir le résultat en mg/L d’ammoniaque ) et en ammonium (NH • Appuyez sur  ou  pour revenir à l’écran de mesure. INTERFÉRENCES Des interférences peuvent être causées par : Acétone Alcools Aldéhydes Glycine...

  • Page 35: Ammoniaque, Gamme Haute

    8.3. AMMONIAQUE, GAMME HAUTE SPÉCIFICATIONS Gamme 0,0 à 100,0 mg/L (NH Résolution 0,1 mg/L Précision ±0,5 mg/L ±5% de la lecture Source lumineuse DEL avec filtre d’interférence à bande étroite @ 420 nm Méthode Adaptation de la méthode “ASTM Manual of Water and Environmental Technology’’, méthode Nessler D1426.
  • Page 36 • Appuyez sur la touche Zéro. L’afficheur indique “-0.0-” lorsque l’instrument est étalonné et est prêt pour les mesures. • Retirez la cuvette. • Ajoutez 4 gouttes de réactif A ammoniaque GH HI93733A-0. Replacez le capuchon et mélangez la solution. •...
  • Page 37 • Appuyez sur la touche Frm Chim pour convertir le résultat en mg/L d’ammoniaque ) et en ammonium (NH • Appuyez sur  ou  pour revenir à l’écran de mesure. INTERFÉRENCES Des interférences peuvent être causées par : Acétone Alcools Aldéhydes Glycine...
  • Page 38 8.4. CALCIUM SPÉCIFICATIONS Gamme 0 à 400 mg/L (Ca Résolution 1 mg/L Précision ±10 mg/L ±5% de la lecture Source lumineuse DEL avec filtre d’interférence à bande étroite @ 466 nm Méthode Adaptation de la méthode Oxalate. RÉACTIFS NÉCESSAIRES Code Description Quantité...

  • Page 39: Ajoutez 1 Ml De Récatif B Calcium

    • Replacez le capuchon et inversez plusieurs fois pour mélanger. • Mettez la cuvette dans le support et fermez le couvercle. • Appuyez sur la touche Zéro. L’afficheur indique “-0.0-” lorsque l’instrument est étalonné et est prêt pour les mesures. •...
  • Page 40 • Après avoir attendu 5 minutes, inversez de nouveau la cuvette 10 fois pour mélanger (environ 15 secondes). • Remettez la cuvette dans l’instrument et fermez le couvercle. • Appuyez sur Lire pour commencer la lecture. L’instrument affiche le résultat en mg/L de calcium (Ca INTERFÉRENCES Des interférences peuvent être causées par :...
  • Page 41 8.5. MAGNÉSIUM SPÉCIFICATIONS Gamme 0 à 150 mg/L (Mg Résolution 1 mg/L Précision ±5 mg/L ±3% de la lecture Source lumineuse DEL avec filtre d’interférence à bande étroite @ 466 nm Méthode Adaptation de la méthode Calmagite. RÉACTIFS NÉCESSAIRES Code Description Quantité...
  • Page 42 • Appuyez sur la touche Zéro. L’afficheur indique “-0.0-” lorsque l’instrument est étalonné et est prêt pour les mesures. 0,5 mL d’échantillon • Retirez la cuvette. • Ajoutez 0,5 mL d’échantillon dans la cuvette en utilisant la deuxième seringue de 1 mL. •...
  • Page 43 8.6. NITRATE SPÉCIFICATIONS Gamme 0,0 à 30,0 mg/L (NO Résolution 0,1 mg/L Précision ±0,5 mg/L ±10% de la lecture Source lumineuse DEL avec filtre d’interférence à bande étroite @ 525 nm Méthode Adaptation de la méthode réduction de cadmium. RÉACTIFS NÉCESSAIRES Code Description Quantité...
  • Page 44 • Replacez le capuchon et agitez vigoureusement de haut en bas pendant exactement 10 secondes. Continuez de mélanger en inversant la cuevtte délicatement pendant 50 secondes, en faisant attention de ne pas créer des bulles d’air. La poudre ne se dissoudra pas totalement. Le temps et la méthode d’agitation peuvent affecter le résulat de la mesure.
  • Page 45 INTERFÉRENCES Des interférences peuvent être causées par : Ammoniaque et amines, comme urée et amines aliphatiques primaires Chlorure au-dessus de 100 ppm Chlore au-dessus de 2 ppm Cuivre Fer (III) Substances fortement oxydantes et réductrices Il ne doit pas y avoir de sulfure.

  • Page 46: Phosphate, Gamme Haute

    8.7. PHOSPHATE, GAMME HAUTE SPÉCIFICATIONS Gamme 0,0 à 30,0 mg/L (PO Résolution 0,1 mg/L Précision ±1,0 mg/L ±4% de la lecture Source lumineuse DEL avec filtre d’interférence à bande étroite @ 525 nm Méthode Adaptation de la méthode acide aminé. RÉACTIFS NÉCESSAIRES Code Description...
  • Page 47 • Ajoutez un sachet de réactif B phosphate GH HI93717B-0. Replacez le capuchon et agitez délicatement jusqu’à dissolution complète de la poudre. • Remettez la cuvette dans l’instrument et fermez le couvercle. • Appuyez sur Minuteur et l’afficheur indiquera un compte à rebours avant de faire la mesure.
  • Page 48 INTERFÉRENCES Des interférences peuvent être causées par : Sulfure Chlorure au-dessus de 150000 mg/L Calcium au-dessus de 10000 mg/L sous forme de CaCO Magnésium au-dessus de 40000 mg/L sous forme de CaCO Fer au-dessus de 100 mg/L...
  • Page 49 8.8. POTASSIUM SPÉCIFICATIONS Gamme 0,0 à 20,0 mg/L (K) Résolution 0,1 mg/L Précision ±3,0 mg/L ±7% de la lecture Source lumineuse DEL avec filtre d’interférence à bande étroite @ 466 nm Méthode Adaptation méthode turbidimétrique Tétraphénylborate. RÉACTIFS NÉCESSAIRES Code Description Quantité...
  • Page 50 • Appuyez sur la touche Zéro. L’afficheur indique “-0.0-” lorsque l’instrument est étalonné et est prêt pour les mesures. • Ajoutez un sachet de réactif B potassium HI93750B-0. Replacez le capuchon et agitez délicatement pendant 1 minute. • Remettez la cuvette dans l’instrument et fermez le couvercle. •...
  • Page 51 • Appuyez sur la touche Frm Chim pour convertir le résultat en mg/L d’oxyde de potassium (K • Appuyez sur  ou  pour revenir à l’écran de mesure. INTERFÉRENCES Des interférences peuvent être causées par : Ammonium au-dessus de 10 ppm Calcium au-dessus de 10000 ppm en CaCO Chlorure au-dessus de 12000 ppm Magnésium au-dessus de 8000 ppm en CaCO...
  • Page 52 8.9. SULFATE SPÉCIFICATIONS Gamme 0 à 150 mg/L (SO Résolution 1 mg/L Précision ±5 mg/L ±3% de la lecture Source lumineuse DEL avec filtre d’interférence à bande étroite @ 466 nm Méthode Le sulfate est précipité par des cristaux de chlorure de barium.
  • Page 53 • Ajoutez un sachet de réactif sulfate HI93751-0. • Replacez le capuchon et inversez délicatement pendant 1 minute (environ 30 inversions). • Remettez la cuvette dans l’instrument et fermez le couvecle. • Appuyez sur Minuteur et l’instrument affiche un compte à rebours ou alternativement attendez 5 minutes et appuyez sur Lire.

  • Page 54: Description Des Erreurs

    9. DESCRIPTION DES ERREURS L’instrument affiche des messages d’avertissement clairs lorsque des conditions d’erreur apparaissent et lorsque les valeurs mesurées sont en dehors de la plage attendue. Ces messages sont décrits ci-dessous. Pas de lumière : La source de lumière ne fonctionne pas correctement.

  • Page 55: Méthodes Standards

    10. MÉTHODES STANDARDS Description Gamme Méthode Ammoniaque GB 0,00 à 3,00 mg/L Nessler Ammoniaque GM 0,00 à 10,00 mg/L Nessler Ammonia GH 0,0 à 100,0 mg/L Nessler Calcium 0 à 400 mg/L Oxalate Magnésium 0 à 150 mg/L Calmagite Nitrate 0,0 à...
  • Page 56 11.2. ÉLECTRODES Code Description HI10530 Électrode pH à remplissage, triple jonction céramique, référence double jonction, verre basse température, avec bout conique et capteur de température intégré. HI10430 Électrode pH à remplissage, triple jonction céramique, référence double jonction, verre haute température, avec capteur de température intégré.

  • Page 57: Solutions Tampons

    11.3. SOLUTIONS SOLUTIONS TAMPONS Code Description HI70004P Tampon pH 4,01 en sachets, 20 mL (25 pcs.) HI70007P Tampon pH 7,01 en sachets, 20 mL (25 pcs.) HI70010P Tampon pH 10,01 en sachets, 20 mL (25 pcs.) HI7001L Solution tampon pH 1,68, 500 mL HI7004L Solution tampon pH 4,01, 500 mL HI7006L...

  • Page 58: Autres Accessoires

    DEMI-02 Déminéraliseur HI75110/220E Adaptateur secteur USB, prise européenne HI76404A Support d’électrodes HI83325-11 Kit de cuvettes CAL Check pour HI83325 HI83300-100 Kit de préparation de l’échantillon constitué de charbon actif pour 50 tests, d’une bouteille pour déminéraliser 10 L d’eau, d’un becher gradué de 100 mL avec capuchon, d’un becher gradué...

  • Page 59: Abréviations

    12. ABRÉVIATIONS EPA : Agence de Protection de l’Environnement Américaine °C : Degré Celsius °F : Degré Fahrenheit µg/L : Microgrammes par litre (ppb) mg/L : Milligrammes par litre (ppm) g/L : Grammes par litre (ppt) mL : Millilitre BPL : Bonnes Pratiques de Laboratoire GUH : Gamme ultra haute...

  • Page 60: Recommandations Aux Utilisateurs

    Si l’instrument n’est plus couvert par la garantie, un devis SAV vous sera adressé pour accord préalable de votre part. Hanna Instruments se réserve le droit de modifier le design, la fabrication ou l’apparence de ses produits sans préavis.
  • Page 61 HANNA Instruments France Parc d’Activités des Tanneries 1, rue du Tanin - BP 133 67 833 Tanneries Cedex Tél : 03 88 76 91 88 Fax. : 03 88 76 58 80 E-mail : info@hannainstruments.fr Not83325 01/17-1...
