Eventuellement vous pouvez utiliser une mise à la terre existante dans le bâtiment si celle-
ci se trouve à proximité de l'Agility 4. Utilisez un câble de 1,6 mm (14 gauge) (ou plus
épais) avec noyau plein pour cette liaison. Assurez-vous que ce câble sera aussi court que
possible et ne le placez pas dans un tube, n'enroulez pas le surplus de câble, ne courbez
pas le câble. S'il est nécessaire de plier le câble, n'effectuez aucune courbure, dont le rayon
serait inférieur à 20,32 cm à partir du point où commence la courbe. Faites appel à un
professionnel reconnu si vous n'êtes pas familiarisé avec l'utilisation d'une connexion à
la terre.
Raccordement à la terre de l'Agility 4:
Pour protéger efficacement les composants de ce produit contre la foudre, connectez le
terminal de terre de l'Agility 4 à une connexion à la terre.
Note : le raccordement à la terre doit être exécuté selon la Réglementation Générale sur les
Installations Electriques (A.R.E.I.).
Connexion de l'Agility 4 à l'alimentation électrique – Configuration B
Dans cette configuration l'Agility 4 est alimentée par un transformateur 9VCC/1.0A.
1.
Connecter le connecteur Jack du transformateur à l'alimentation
située sur la carte d'alimentation (1, Figure 5B).
2.
Faites passer le câble par l'encoche et l'ouverture sur le support.
3.
NE PAS connecter le connecteur 230VCA du transformateur à
l'alimentation électrique 230VCA à ce stade.

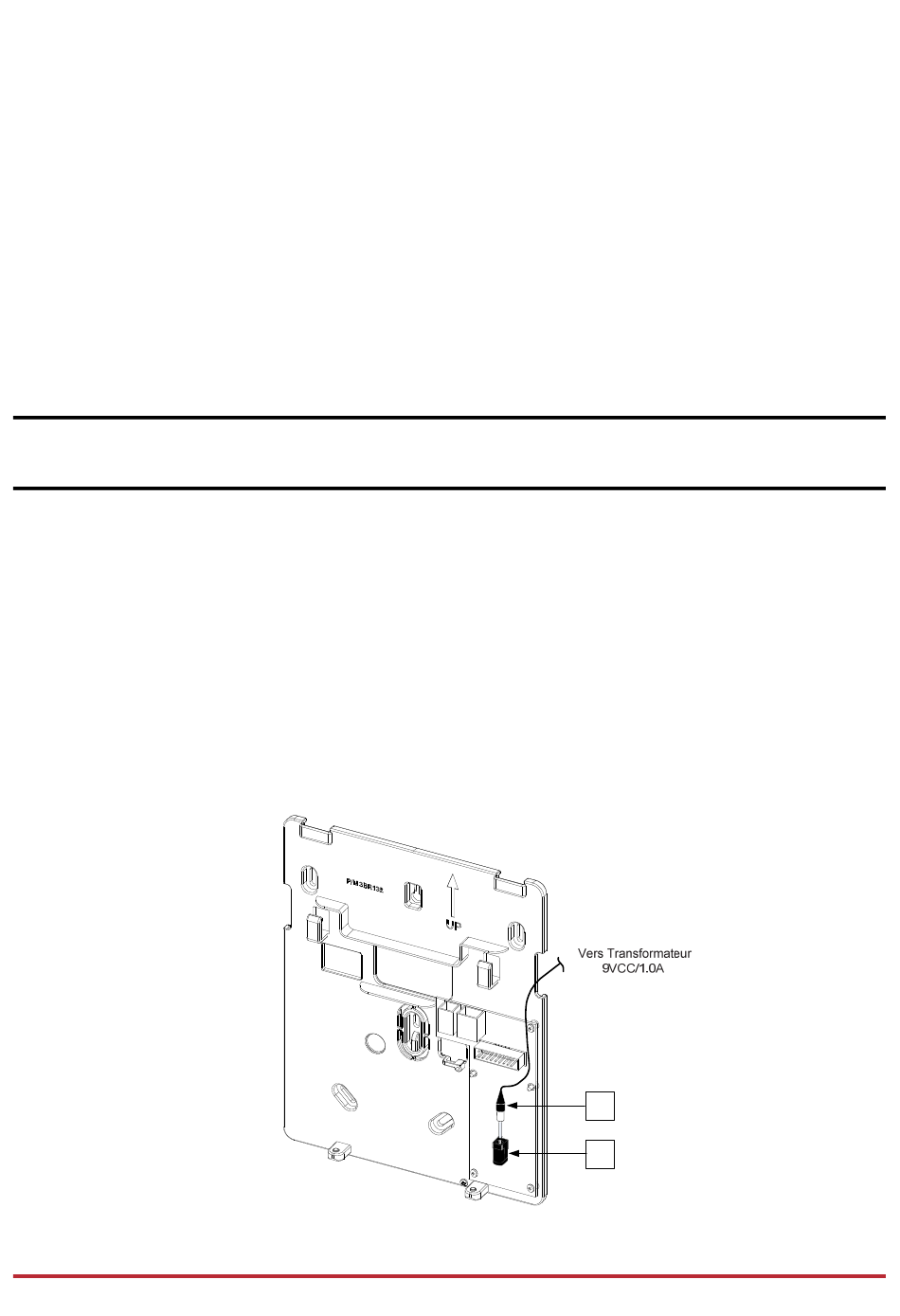

Figure 5B: Connexion du câble d'alimentation continue (CC)
From 9VDC/1.0A
Transformer
Page 28
1
2
