9.2 TRANSPORT

Il faudra s'assurer que l'appareil ne sera pas soumis à des rippages, des chocs ou des coups qui
puissent l'endommager.

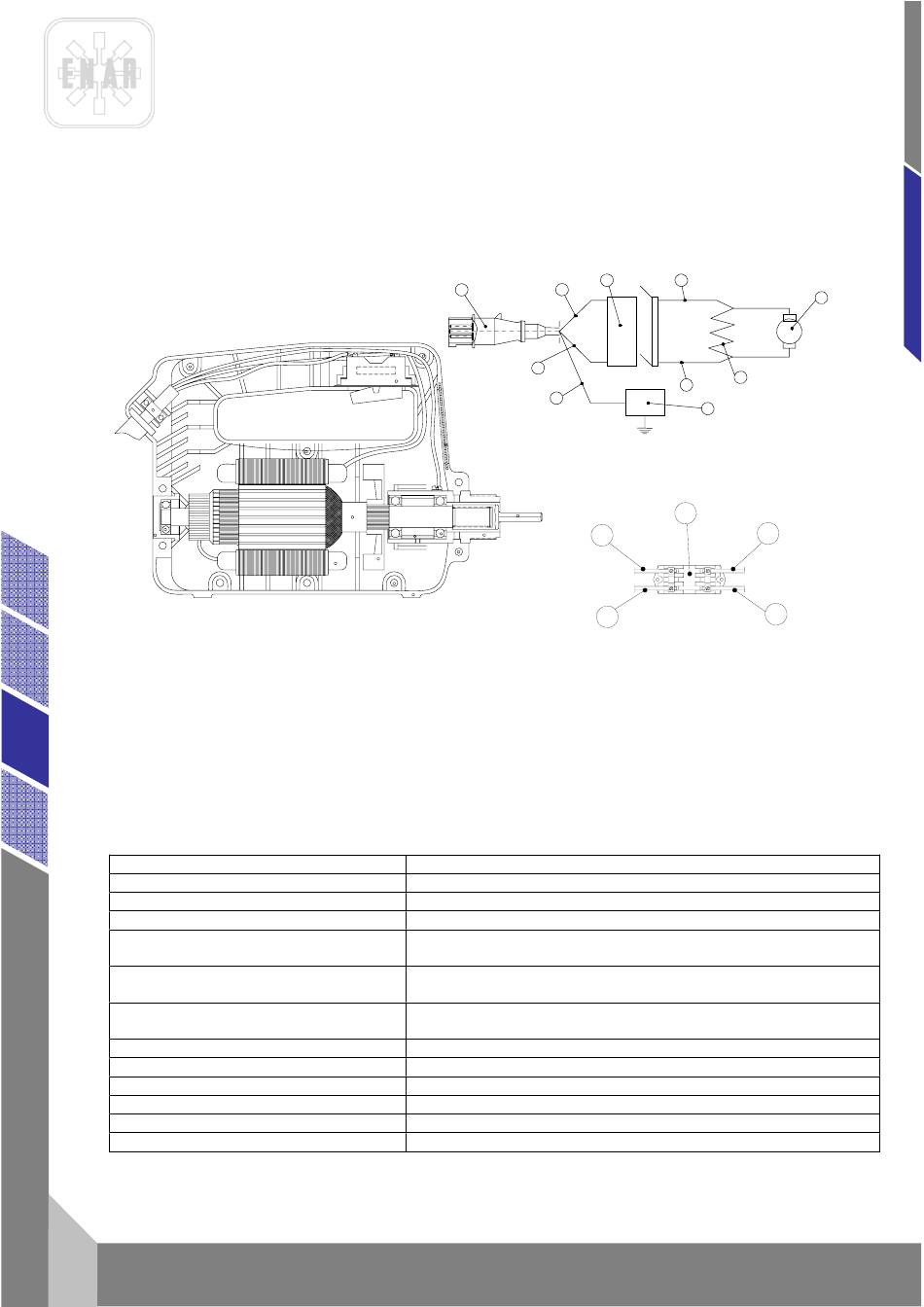

10 SCHEMA ELECTRIQUE DU MOTEUR

NOTE:
Tous les câbles doivent être ferment logés dans les conduits de la carcasse en plastique avant
d'accoupler les deux carcasses.
1.PRISE MALE
2.CABLE D'INTERRUPTEUR AIRE DE SECTION 1.5 mm
fr
3.CABLE D'INTERRUPTEUR AIRE DE SECTION 1.5 mm
4.CABLE DE PRISE DE TERRE (vert-jaune/ vert -UL-)
5.PRISE DE MASSE CONNECTEE A LA TERRE

11 IDENTIFICATION DES PANNES MOTEUR

PROBLEME
Le moteur ne fonctionne pas
Le moteur fonctionne bien mais chauffe
Le moteur fonctionne lentement et
chauffe
Le moteur fait un bruit excéssif
MOTEUR AVMU - TRANSMISSIONS ET AIGUILLES
AX25, AX38, AX48, AX58
10
TAX1m, TAX1-5m, TAX2m, TAX3m, TAX4m, TAX5m - AVMU
1
1
3
2
4
6.INTERRUPTEUR
2
7.CABLE D'INTERRUPTEUR A MOTEUR SECTION 1,5mm
2
8.CABLE D'INTERRUPTEUR A MOTEUR SECTION ,5mm
9.ESTATOR MOTEUR
10.CONNEXION AUX CHARBONS
CAUSE / SOLUTION
1. Vérifier s'il y a du courant ou s'il est branché
2. Charbons usés
3. Interruptor defectueux
1. Nettoyer les bouches de ventilation d'entrée et de sortie d'air
dans la carcasse
2. Vérifier que les vis de fixation de la carcasse en plastique sont
bien serrés
1. Vérifier la tension d'alimentation
2. Aiguille vibrante ou transmission defectueuse
3. Vérifier les caractéristiques des câbles de rallonge
1. Charbons usés
2. Roulements défectueux
3. Frottement entre le stator et l'induit
4. Carcasse endommagée ou vis mal serrés
6 7
9
8
5
6
7
3
8
2
10
2
2
