Indications

4 Indications
4.1

Signalisations de fonction, d'alerte et d'erreur

Les LED indiquent l'état de fonctionnement des barrages immatériels multifaisceaux de
sécurité. Les états de commutation des OSSD sont indiqués dans la dernière optique du
récepteur placée du côté du raccordement. L'état de l'alignement des barrages immatériels
multifaisceaux de sécurité peut par ailleurs y être contrôlé.
Les LED des émetteurs sont jaunes et s'allument lorsque l'émetteur est activé. Les LED
des récepteurs sont verts et s'allument lorsque le faisceau est libre.
Les causes des perturbations sont souvent simples et l'on peut y remédier soi-même. Les
tableaux suivant fournissent une aide pour y parvenir.
Les signalisations d'alerte et d'erreur apparaissent dans la dernière optique du récepteur
placée du côté du raccordement. L'état de l'alignement des barrages immatériels multifais-
ceaux de sécurité peut par ailleurs y être contrôlé. Le tableau suivant indique chacun des
états de fonctionnement.

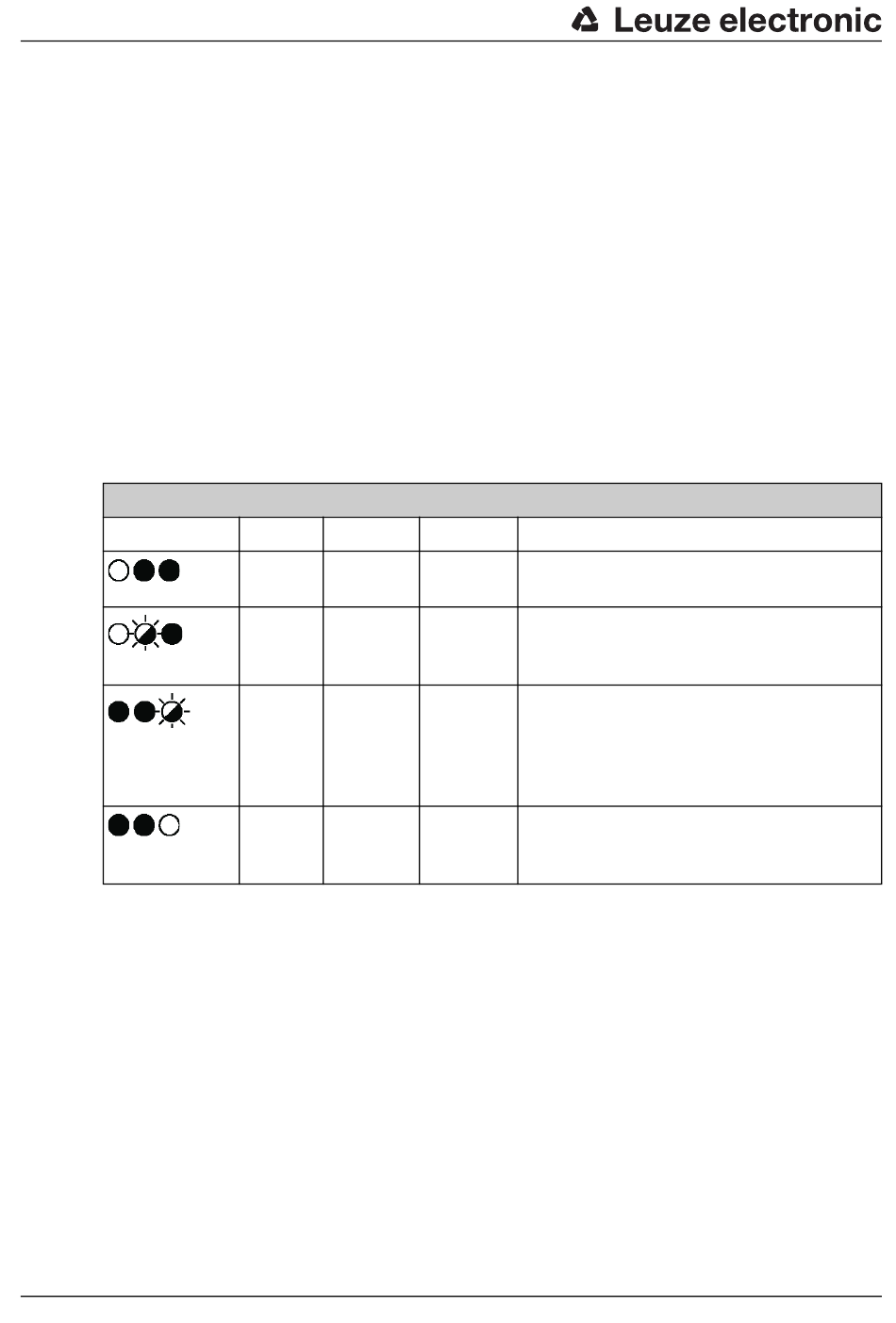

Signalisations de fonction, d'alerte et d'erreur
12
Rouge Jaune
allumé éteint
allumé clignote
éteint éteint
éteint éteint
ROBUST 42, 43, 44
Vert Description
éteint Champ de protection pas libre,
contacts de relais ouverts
éteint Champ de protection pas libre,
contacts de relais ouverts,
erreur système
clignote champ de protection libre,
contacts de relais fermés,
pas de réserve de fonction
(encrassement ou
désalignement)
allumé champ de protection libre,
contacts de relais fermés,
fonction de réserve disponible
