  5. 3-30KS
  6. Mode d'emploi

Sigma 3-30KS Mode D'emploi

Masquer les pouces Voir aussi pour 3-30KS:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Traduction du mode d'emploi original
sb
07/2012
Rév. 1.21 du 08/05/2020
Sigma 3-30KS; ;
réf no. 0701303
Conservez ce mode d'emploi pour une consultation ultérieure !

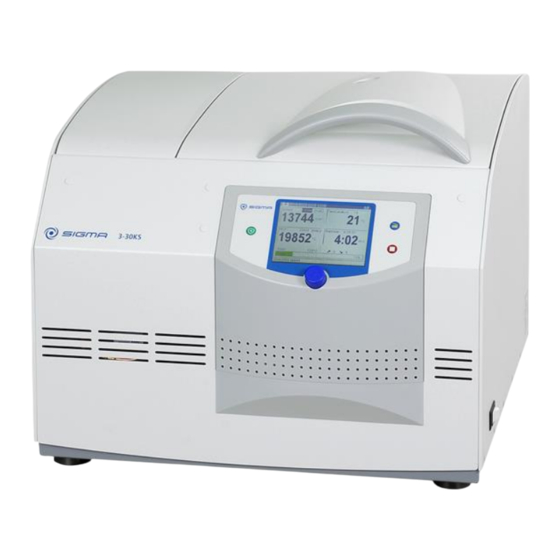

Sigma 3-30KS
à partir du numéro de série 146129
Centrifugeuse
réfrigérée
Mode d'emploi

Publicité

Table des Matières
loading

Manuels Connexes pour Sigma 3-30KS

Sommaire des Matières pour Sigma 3-30KS

  • Page 1 Traduction du mode d'emploi original 07/2012 Rév. 1.21 du 08/05/2020 Sigma 3-30KS; ; réf no. 0701303 Sigma 3-30KS à partir du numéro de série 146129 Centrifugeuse réfrigérée Mode d'emploi Conservez ce mode d’emploi pour une consultation ultérieure !
  • Page 2 Centrifugeuse réfrigérée Sigma 3-30KS Version 07/2012, Rév. 1.21 du 08/05/2020 • sb 2 / 91 Traduction du mode d'emploi original, réf no. 0701303...
  • Page 3 Centrifugeuse réfrigérée Sigma 3-30KS © Copyright by Sigma Laborzentrifugen GmbH An der Unteren Söse 50 37520 Osterode am Harz Allemagne Tél : +49 (0) 5522 / 5007-0 Fax : +49 (0) 5522 / 5007-12 Internet : www.sigma-zentrifugen.de E-mail : info@sigma-zentrifugen.de Version 07/2012, Rév.
  • Page 4 Centrifugeuse réfrigérée Sigma 3-30KS Version 07/2012, Rév. 1.21 du 08/05/2020 • sb 4 / 91 Traduction du mode d'emploi original, réf no. 0701303...

  • Page 5: Table Des Matières

    Centrifugeuse réfrigérée Sigma 3-30KS Table de matières Informations générales ....................... 9 Importance du mode d'emploi ................... 9 Utilisation conforme ......................9 Garantie et responsabilité ....................9 Droit de propriété intellectuelle ..................10 Normes et réglementations ..................... 10 Matériel livré ........................10 Construction et mode de fonctionnement ...............
  • Page 6 Centrifugeuse réfrigérée Sigma 3-30KS Table de matières Stockage et transport ......................25 Dimensions et poids......................25 Conditions de stockage ....................25 Conseils pour le transport ....................25 Déballage ........................26 Dispositif de transport ..................... 26 Mise en place et raccordement ..................27 Emplacement ........................
  • Page 7 Centrifugeuse réfrigérée Sigma 3-30KS Table de matières Dysfonctionnements et recherche des erreurs ............... 58 Dysfonctionnements généraux ..................58 Déverrouillage d’urgence du couvercle ..............59 7.1.1 Tableau des codes d'erreur .................... 60 Contacts ......................... 61 Entretien et maintenance ....................62 Opérations d'entretien ..................... 62 8.1.1...
  • Page 8 Centrifugeuse réfrigérée Sigma 3-30KS Table de matières Version 07/2012, Rév. 1.21 du 08/05/2020 • sb 8 / 91 Traduction du mode d'emploi original, réf no. 0701303...

  • Page 9: Informations Générales

    Elles ont été conçues exclusivement à cet effet. Toute utilisation différente de la centrifugeuse, ou excédant son emploi prévu, sera considérée comme non conforme. Dans un tel cas, la société Sigma Laborzentrifugen GmbH ne pourra être tenue responsable des dégâts occasionnés.

  • Page 10: Droit De Propriété Intellectuelle

    1 Informations générales → Droit de propriété intellectuelle L'entreprise Sigma Laborzentrifugen GmbH conserve le droit de propriété intellectuelle relatif au présent mode d'emploi. Le présent mode d'emploi n'est destiné qu'au propriétaire et à son personnel. Il contient des indications et des conseils qui ne doivent être, ni en totalité...

  • Page 11: Construction Et Mode De Fonctionnement

    Centrifugeuse réfrigérée Sigma 3-30KS 2 Construction et mode de fonctionnement → Construction et mode de fonctionnement → Construction de la centrifugeuse 2.1.1 Éléments fonctionnels et de commande Couvercle Panneau de commande (cf. chap. 6.3.1 - « Panneau de commande »)
  • Page 12 Centrifugeuse réfrigérée Sigma 3-30KS 2 Construction et mode de fonctionnement Fig. 3 : Vue arrière de la centrifugeuse (200 V et 208 V) Bouton de réenclenchement du coupe-circuit Fig. 4 : Vue détaillée A – Équerre d’entrée d’alimentation électrique Version 07/2012, Rév. 1.21 du 08/05/2020 • sb 12 / 91 Traduction du mode d'emploi original, réf no.

  • Page 13: Plaque Signalétique

    Centrifugeuse réfrigérée Sigma 3-30KS 2 Construction et mode de fonctionnement 2.1.2 Plaque signalétique Constructeur Puissance Vitesse max. Énergie cinétique max. Numéro de série Référence produit Modèle Tension nominale Marquage CE- conf. directive 2006/42/CE 10 Symbole tri des déchets (cf. chap. 9 - «...

  • Page 14: Mode De Fonctionnement

    Centrifugeuse réfrigérée Sigma 3-30KS 2 Construction et mode de fonctionnement → Mode de fonctionnement → 2.2.1 Principe de la centrifugation La centrifugation est un procédé visant à séparer les divers composants de mélanges hétérogènes (suspensions, émulsions ou mélanges gazeux). Le mélange, mis en rotation autour d’un axe, est soumis à...

  • Page 15: Vitesse De Rotation, Rayon, Force Centrifuge Relative

    Centrifugeuse réfrigérée Sigma 3-30KS 2 Construction et mode de fonctionnement → 2.2.2.1 Vitesse de rotation, rayon, force centrifuge relative L’accélération g, appliquée aux échantillons, peut être augmentée en augmentant le rayon de la chambre du rotor et la vitesse de rotation. Ces trois paramètres sont interdépendants et liés par la formule suivante :...

  • Page 16: Sécurité

    Centrifugeuse réfrigérée Sigma 3-30KS 3 Sécurité → Sécurité → Symboles utilisés sur l'appareil Les symboles suivants sont utilisés sur toutes les centrifugeuses fabriquées par Sigma. Marche (mise sous Courant haute tension tension) Surface chaude Arrêt (mise hors tension) Plaque signalétique (cf.

  • Page 17: Symboles Utilisés Dans Le Mode D'emploi

    Centrifugeuse réfrigérée Sigma 3-30KS 3 Sécurité Toutes les consignes de sécurité présentes sur la centrifugeuse doivent rester toujours lisibles. Elles doivent, si nécessaire, être remises à neuf. CONSEIL Ce modèle de centrifugeuse ne porte pas tous les symboles. CONSEIL →...

  • Page 18: Responsabilité De L'exploitant

    Centrifugeuse réfrigérée Sigma 3-30KS 3 Sécurité → Responsabilité de l’exploitant Le propriétaire s'engage à ne faire travailler sur la centrifugeuse que du personnel qualifié (cf. chap. 3.4 - « Personnel utilisateur »). Les compétences de chaque personnel en ce qui concerne l'utilisation, l'entretien et la maintenance de la centrifugeuse doivent être clairement...

  • Page 19: Consignes De Sécurité

    Centrifugeuse réfrigérée Sigma 3-30KS 3 Sécurité → Consignes de sécurité 3.6.1 Sécurité électrique En guise de protection contre les décharges électriques, la centrifugeuse est équipée d'un cordon d’alimentation et d’une prise d'alimentation avec mise à la terre. Afin de préserver l'efficacité de ce dispositif de sécurité, veuillez respecter les points suivants : •...

  • Page 20: Protection Contre L'incendie

    Centrifugeuse réfrigérée Sigma 3-30KS 3 Sécurité • Ne centrifugez jamais de substances pouvant de quelque façon que ce soit endommager les matériaux de construction de la centrifugeuse, des rotors ou des accessoires. Les substances hautement corrosives, par exemple, endommagent les matériaux et altèrent la résistance mécanique du rotor et des accessoires.

  • Page 21: Consignes De Sécurité Pour La Centrifugation

    Centrifugeuse réfrigérée Sigma 3-30KS 3 Sécurité → 3.6.5 Consignes de sécurité pour la centrifugation Les consignes suivantes doivent être appliquées avant chaque centrifugation : • Vérifiez que la centrifugeuse est correctement installée et raccordée (cf. chap. 3.6.5 - « Consignes de sécurité pour la centrifugation »).

  • Page 22: Sécurité Des Rotors Et Accessoires

    Centrifugeuse réfrigérée Sigma 3-30KS 3 Sécurité 3.6.7 Sécurité des rotors et accessoires 3.6.7.1 Durée de vie Les rotors et accessoires ont une durée de vie limitée. • Par mesure de sécurité, procédez régulièrement (au moins une fois par mois) à un contrôle ! •...

  • Page 23: Dispositifs De Sécurité

    Centrifugeuse réfrigérée Sigma 3-30KS 3 Sécurité → Dispositifs de sécurité → 3.7.1 Verrouillage du couvercle La centrifugeuse ne peut être démarrée que si le couvercle est correctement fermé. Les verrous électriques doivent être enclenchés. Le couvercle ne peut être ouvert que lorsque le rotor est complètement immobile.

  • Page 24: Comportement En Cas De Danger Ou D'accident

    Centrifugeuse réfrigérée Sigma 3-30KS 3 Sécurité → Comportement en cas de danger ou d'accident • En cas de danger, arrêtez immédiatement la centrifugeuse ! • En cas de doute, contactez toujours les services médicaux d'urgence ! DANGER → Risques résiduels La centrifugeuse a été...

  • Page 25: Stockage Et Transport

    Centrifugeuse réfrigérée Sigma 3-30KS 4 Stockage et transport → Stockage et transport → Dimensions et poids Sigma 3-30KS Hauteur : 460 mm Hauteur avec couvercle ouvert : 890 mm Largeur : 570 mm Profondeur : 616 mm Poids : 100 kg →...

  • Page 26: Déballage

    Centrifugeuse réfrigérée Sigma 3-30KS 4 Stockage et transport Déballage La centrifugeuse est emballée dans une caisse en bois. • Après avoir retiré le couvercle, retirez les côtés par le haut. • Retirez tous les matériaux d’emballage. • Soulevez la centrifugeuse du fond de la caisse en bois à l’aide d’un dispositif de levage.

  • Page 27: Mise En Place Et Raccordement

    PRUDENCE Les centrifugeuses Sigma sont des appareils appartenant à la classe de protection I. Les centrifugeuses de cette série sont équipées d’un connecteur d’alimentation à trois pôles à câble fixe. Elles sont protégées, côté...

  • Page 28: Fusibles

    Centrifugeuse réfrigérée Sigma 3-30KS 5 Mise en place et raccordement 5.2.2 Fusibles Les centrifugeuses d’une tension nominale de 220-240V doivent être protégées par un fusible de 16 A (classe « B » ou « L »). Les centrifugeuses d’une tension nominale de 200V ou 208V doivent être protégées au niveau du site par un disjoncteur 16 A courbe D.

  • Page 29: Fonctionnement

    Centrifugeuse réfrigérée Sigma 3-30KS 6 Fonctionnement → Fonctionnement → Première mise en marche Avant la première mise en marche, vérifiez que la centrifugeuse est correctement installée (cf. chap. 5 - « Mise en place et raccordement »). DANGER → Mise sous tension •...

  • Page 30: Installation Des Rotors Et Des Accessoires

    Centrifugeuse réfrigérée Sigma 3-30KS 6 Fonctionnement → 6.2.2 Installation des rotors et des accessoires → 6.2.2.1 Installation d’un rotor standard • Ouvrez le couvercle en appuyant sur la touche « Couvercle ». • Dévissez la vis de fixation du rotor de l’arbre du moteur (sens antihoraire).

  • Page 31: Installation Du Rotor Angulaire Standard Équipé D'un Couvercle Hermétique

    Centrifugeuse réfrigérée Sigma 3-30KS 6 Fonctionnement → 6.2.2.2 Installation du rotor angulaire standard équipé d'un couvercle hermétique • Ouvrez le couvercle de la centrifugeuse en appuyant sur la touche « Couvercle ». • Dévissez la vis de fixation du rotor de l’arbre du moteur (sens antihoraire).

  • Page 32: Installation D'un Rotor Équipé Du Système G-Lock

    Centrifugeuse réfrigérée Sigma 3-30KS 6 Fonctionnement → Installation d’un rotor équipé du système g-lock ® 6.2.2.3 La manipulation d’un rotor équipé du système g-lock ® est expliquée dans un mode d’emploi séparé. Respectez le mode d’emploi séparé du système de verrouillage rapide du ®...
  • Page 33 Centrifugeuse réfrigérée Sigma 3-30KS 6 Fonctionnement Centrifugation à faible capacité • Répartissez symétriquement les récipients contenant les échantillons de manière à ce que la nacelle et sa suspension soient chargées de façon uniforme. • Le chargement des rotors angulaires sur un seul axe est interdit.

  • Page 34: Adaptateurs

    Centrifugeuse réfrigérée Sigma 3-30KS 6 Fonctionnement → 6.2.2.5 Adaptateurs Des adaptateurs ont été développés afin de garantir une utilisation simple de la centrifugeuse avec diverses tailles de récipients. • Les adaptateurs doivent être chargés d’un nombre identique de récipients, de poids identiques et être disposés symétriquement afin d'éviter les balourds.

  • Page 35: Logiciel De Commande Spincontrol S

    Centrifugeuse réfrigérée Sigma 3-30KS 6 Fonctionnement → Logiciel de commande Spincontrol S → 6.3.1 Panneau de commande La centrifugeuse se commande au moyen de trois touches illuminées par des diodes et d’un bouton de fonction. L’écran est divisé en plusieurs zones d’affichage.

  • Page 36: Fonctionnement Manuel

    Centrifugeuse réfrigérée Sigma 3-30KS 6 Fonctionnement → 6.3.2 Fonctionnement manuel → Démarrage d’une centrifugation 6.3.2.1 La centrifugeuse est prête à démarrer lorsque la touche « Sart » est allumée. Appuyez sur la touche « Start » pour commencer une centrifugation.

  • Page 37: Menu Standard

    Centrifugeuse réfrigérée Sigma 3-30KS 6 Fonctionnement → 6.3.2.5 Menu Standard Le menu Standard est représenté par le symbole dans la barre de menus et s’affiche quelques secondes après la mise sous tension de la centrifugeuse. Ce menu permet d’afficher et de modifier les paramètres d’une centrifugation.
  • Page 38 Centrifugeuse réfrigérée Sigma 3-30KS 6 Fonctionnement Durée La durée indiquée dans la partie supérieure de ce champ est la durée de centrifugation programmée ; en dessous est affichée la durée de centrifugation restante. La durée de centrifugation débute au démarrage de la centrifugeuse et dure jusqu’au début de la phase de freinage et peut être...
  • Page 39 Centrifugeuse réfrigérée Sigma 3-30KS 6 Fonctionnement Rotor : liste de sélection du rotor Ce champ indique le type de rotor actuellement utilisé. • Sélectionnez le champ « Rotor » et confirmez. Une liste de tous les rotors possibles sans nacelle s’affiche.
  • Page 40 Centrifugeuse réfrigérée Sigma 3-30KS 6 Fonctionnement Accélération Cette fonction permet de sélectionner une courbe d’accélération. Le système propose des courbes d’accélération linéaires (courbes 0-9) et des courbes d’accélération du second degré (courbes 10-19). Les courbes d’accélération 20-29 peuvent être programmées librement (cf. chap. 11.3 - «...
  • Page 41 Centrifugeuse réfrigérée Sigma 3-30KS 6 Fonctionnement Fig. 17 : Programme de réfrigération rapide "RAPID_TEMP" Le programme de réfrigération rapide ne peut être lancé que si la température réelle est supérieure à la température programmée. CONSEIL • Appuyez sur la touche « Start » pour démarrer le cycle de réfrigération.
  • Page 42 Centrifugeuse réfrigérée Sigma 3-30KS 6 Fonctionnement Indication de la progression L’indication de la progression permet de connaître rapidement la durée de centrifugation restante. À cet effet, une barre de progression verte s’affiche dans le champ d’affichage des programmes, accompagnée du pourcentage de la durée écoulée.

  • Page 43: Menu Bibliothèque Des Programmes

    Centrifugeuse réfrigérée Sigma 3-30KS 6 Fonctionnement 6.3.2.6 Menu Bibliothèque des programmes La bibliothèque des programmes peut être appelée en sélectionnant l’icône dans la barre de menus. Elle présente un aperçu des programmes enregistrés comme processus. Les processus sont listés avec leur nom, FCR, durée et température (à...

  • Page 44: Menu Paramètres

    Centrifugeuse réfrigérée Sigma 3-30KS 6 Fonctionnement → 6.3.2.7 Menu Paramètres Le menu Paramètres est représenté dans la barre de menus par le symbole . Il permet de paramétrer les diverses conditions générales de la centrifugation, de contrôler le processus et de régler la protection de l’accès à...
  • Page 45 Centrifugeuse réfrigérée Sigma 3-30KS 6 Fonctionnement Densité Ce réglage est important lorsque des récipients en verre sont utilisés. Si la densité du liquide à centrifuger est supérieure à 1,2 g/cm , la valeur doit être modifiée manuellement pour éviter que le récipient en verre ne se brise.
  • Page 46 Centrifugeuse réfrigérée Sigma 3-30KS 6 Fonctionnement Contrôle de la température Si la température diverge de la variation de température autorisée par rapport à la valeur de consigne, le contrôle de la température du logiciel de commande arrête la centrifugeuse. Un message d’erreur s’affiche.
  • Page 47 Centrifugeuse réfrigérée Sigma 3-30KS 6 Fonctionnement Verrouillage Afin d’empêcher une utilisation non autorisée de la centrifugeuse, les fonctions suivantes peuvent être verrouillées : • enregistrement de programme (niveau 01) • modification des paramètres, centrifugation de courte durée (niveau 02) •...

  • Page 48: Menu Configuration

    Centrifugeuse réfrigérée Sigma 3-30KS 6 Fonctionnement → 6.3.2.8 Menu Configuration Dans le menu Configuration, représenté par le symbole dans la barre de menus, vous pouvez procéder à la configuration des réglages de base du logiciel de commande, afin d'adapter au mieux la saisie des paramètres de la centrifugeuse.
  • Page 49 Centrifugeuse réfrigérée Sigma 3-30KS 6 Fonctionnement Démarrage temporisé Lorsque le démarrage temporisé est actif, la centrifugeuse ne démarre que lorsque la durée réglée est écoulée. Le champ de la durée affiche le symbole . Afficher le temps de décélération Lorsque cette option est activée, la durée de freinage est affichée à la place de la durée de fonctionnement pendant et après le freinage.
  • Page 50 Centrifugeuse réfrigérée Sigma 3-30KS 6 Fonctionnement Système Cycles Le nombre de cycles et d’heures de fonctionnement du rotor et des nacelles installés est indiqué ici. Info Cet écran affiche des informations sur la version du logiciel actuel de la centrifugeuse.

  • Page 51: Menu Courbe

    Centrifugeuse réfrigérée Sigma 3-30KS 6 Fonctionnement → 6.3.2.9 Menu Courbe Ce menu permet de créer et de modifier des courbes d’accélération et de freinage personnalisées dans le respect de certaines limites (cf. chap. 11.3 - « Courbes d’accélération et de freinage »). Il est représenté par le symbole dans la barre de menus.

  • Page 52: Menu Aide

    Centrifugeuse réfrigérée Sigma 3-30KS 6 Fonctionnement Limites • Les courbes de freinage et d’accélération peuvent contenir des intervalles avec une pente positive, négative ou 0. • La pente des intervalles des courbes doit se situer entre 1 tr/min/sec et max. 1000 tr/min/sec.

  • Page 53: Modification De La Luminosité

    Centrifugeuse réfrigérée Sigma 3-30KS 6 Fonctionnement → 6.3.2.11 Modification de la luminosité Pour modifier le contraste : • Maintenez la touche « Stop » enfoncée et tournez le bouton de fonction vers la gauche d’un cran. Relâchez le bouton pour afficher une boîte de dialogue.

  • Page 54: Enregistrer Un Programme

    Centrifugeuse réfrigérée Sigma 3-30KS 6 Fonctionnement → 6.3.3.1 Enregistrer un programme • Entrez tous les paramètres nécessaires au programme. • Dans le menu Standard , sélectionnez l’option « Progr » et confirmez. La liste des programmes s’ouvre. • Dans la liste de programmes, sélectionnez le numéro d’enregistrement souhaité.

  • Page 55: Exécuter Un Programme

    Centrifugeuse réfrigérée Sigma 3-30KS 6 Fonctionnement Fig. 28 : Chargement d’un programme → 6.3.3.3 Exécuter un programme • Dans le menu Standard , sélectionnez l’option « Progr » et confirmez en appuyant sur le bouton de fonction. La liste des programmes s’affiche.

  • Page 56: Rotation Automatique Des Programmes

    Centrifugeuse réfrigérée Sigma 3-30KS 6 Fonctionnement → 6.3.3.5 Rotation automatique des programmes Avec la rotation automatique des programmes, plusieurs programmes peuvent être automatiquement exécutés successivement. • Dans le menu Configuration , activez la fonction "Rotation de programmes". Fig. 30 : Fonction Rotation des programmes Lorsque la rotation des programmes est active et qu’un programme est...

  • Page 57: Options Pour L'entrée Et La Sortie Des Données

    Centrifugeuse réfrigérée Sigma 3-30KS 6 Fonctionnement → Options pour l’entrée et la sortie des données 6.3.4 • Port pour interface série (varie en fonction du modèle, en standard sur certains modèles). • Signal externe actif 24 V c.c., max. 0,5 A (Réf. de commande 17701).

  • Page 58: Dysfonctionnements Et Recherche Des Erreurs

    Centrifugeuse réfrigérée Sigma 3-30KS 7 Dysfonctionnements et recherche des erreurs → Dysfonctionnements et recherche des erreurs → Dysfonctionnements généraux Les dysfonctionnements sont affichés dans une fenêtre de dialogue. Si le signal acoustique est activé, il se déclenche lors de l’affichage du message d’erreur.

  • Page 59: Déverrouillage D'urgence Du Couvercle

    Centrifugeuse réfrigérée Sigma 3-30KS 7 Dysfonctionnements et recherche des erreurs Déverrouillage d’urgence du couvercle 7.1.1 Dans le cas d'une panne de courant, notamment, il est possible d'ouvrir le couvercle manuellement. • Mettez le commutateur d'alimentation hors tension et débranchez la centrifugeuse du secteur.

  • Page 60: Tableau Des Codes D'erreur

    Centrifugeuse réfrigérée Sigma 3-30KS 7 Dysfonctionnements et recherche des erreurs → Tableau des codes d'erreur N° d'erreur Type d'erreur Mesures Remarque • Erreur de système Laissez décélérer sans frein Pour toutes les erreurs, la centrifugeuse s'arrête ou • Mettez hors/sous tension décélère sans frein...

  • Page 61: Contacts

    En dehors de l’Allemagne: Contactez le représentant responsable pour votre pays. Les coordonnées sont disponibles sur le site www.sigma-zentrifugen.de → [Sales Partners] Pour toute demande adressée à notre Service clientèle, veuillez préparer le modèle de votre centrifugeuse et son numéro de fabrication.

  • Page 62: Entretien Et Maintenance

    Centrifugeuse réfrigérée Sigma 3-30KS 8 Entretien et maintenance → Entretien et maintenance La centrifugeuse, le rotor et les accessoires sont soumis à des contraintes mécaniques très importantes. Un entretien soigneux augmente leur durée de vie et évite les défaillances prématurées.

  • Page 63: Condenseur (Centrifugeuses À Système De Réfrigération Refroidi Par Air Uniquement)

    Centrifugeuse réfrigérée Sigma 3-30KS 8 Entretien et maintenance → 8.1.1.1 Condenseur (centrifugeuses à système de réfrigération refroidi par air uniquement) Dans les centrifugeuses à système de réfrigération refroidi par air, un condenseur à lamelles est utilisé pour refroidir le réfrigérant comprimé par la machine frigorifique.

  • Page 64: Accessoires En Plastique

    Centrifugeuse réfrigérée Sigma 3-30KS 8 Entretien et maintenance → 8.1.2.1 Accessoires en plastique Les températures élevées (par exemple lors d’un séchage) réduisent la stabilité chimique des plastiques (cf. chap. 11.5 - « Tableau des stabilités »). • Nettoyez soigneusement les accessoires en plastique s’ils ont été...

  • Page 65: Supports Du Rotor

    Centrifugeuse réfrigérée Sigma 3-30KS 8 Entretien et maintenance → 8.1.4 Supports du rotor Seuls les supports de rotor graissés garantissent une oscillation régulière des nacelles et donc un fonctionnement silencieux de la centrifugeuse. Des supports de rotor insuffisamment graissés peuvent provoquer un arrêt pour cause de balourd.

  • Page 66: Bris De Verre

    Centrifugeuse réfrigérée Sigma 3-30KS 8 Entretien et maintenance → 8.1.5 Bris de verre En cas de bris de verre, toutes les particules de verre doivent être soigneusement retirées (par exemple avec un aspirateur). Remplacez également les adaptateurs en caoutchouc car il est impossible d'en éliminer tous les éclats de verre.

  • Page 67: Autoclavage

    Centrifugeuse réfrigérée Sigma 3-30KS 8 Entretien et maintenance → 8.2.1 Autoclavage La durée de vie des accessoires dépend en premier lieu de leur utilisation et du nombre d'autoclavages. • Dès des premiers signes d'une altération de la couleur ou de la structure ou d’un défaut d'étanchéité, etc., remplacez immédiatement...

  • Page 68: Opérations De Maintenance

    E-mail: support.lab@sigma-zentrifugen.de En dehors de l’Allemagne : Contactez le représentant responsable pour votre pays. Les coordonnées sont disponibles sur le sitewww.sigma-zentrifugen.de→ [Sales Partners] • Pour toute demande adressée à notre Service clientèle, veuillez préparer le modèle de votre centrifugeuse et de son numéro de fabrication.

  • Page 69: Retour D'éléments Défectueux

    Centrifugeuse réfrigérée Sigma 3-30KS 8 Entretien et maintenance → Retour d’éléments défectueux Malgré tout le soin apporté lors de la construction de nos produits, il peut être nécessaire de retourner l’appareil ou un accessoire au constructeur. Pour que nous puissions traiter rapidement et rentablement le retour des centrifugeuses, des pièces détachées et des accessoires, nous devons...
  • Page 70 Si le produit nous est expédié dans un emballage non adapté, le reconditionnement pour vous le renvoyer vous sera facturé. CONSEIL Les formulaires sont à votre disposition sur le site www.sigma-zentrifugen.de → [Service] → [Maintenance corrective et réparation]. Version 07/2012, Rév. 1.21 du 08/05/2020 • sb 70 / 91...

  • Page 71: Mise Au Rebut

    Mise au rebut → Mise au rebut de la centrifugeuse • Les centrifugeuses Sigma portent le symbole ci-contre, conformément à la directive 2012/19/UE. Cela signifie que l'appareil ne doit pas être jeté avec les déchets ménagers. • La société Sigma Laborzentrifugen GmbH reprend ses centrifugeuses sans frais.

  • Page 72: Caractéristiques Techniques

    Centrifugeuse réfrigérée Sigma 3-30KS 10 Caractéristiques techniques → 10 Caractéristiques techniques Constructeur : Sigma Laborzentrifugen GmbH An der Unteren Söse 50 37520 Osterode (Allemagne) Modèle : 3-30KS Anschlussdaten Données de raccordement voir la plaque signalétique Raccordement électrique : Classe de protection : Code IP : Puissance absorbée (kW) :...

  • Page 73: Conditions Ambiantes

    Centrifugeuse réfrigérée Sigma 3-30KS 10 Caractéristiques techniques → 10.1 Conditions ambiantes • Les données sont valables pour une température ambiante de +23 °C et pour une tension nominale  10 %.La température minimale est ≤ +4 °C et dépend du type du rotor, de la vitesse et de la température ambiante.

  • Page 74: Annexe

    Centrifugeuse réfrigérée Sigma 3-30KS 11 Annexe → 11 Annexe → Gamme d’accessoires 11.1 La gamme complète des accessoires peut être téléchargée depuis le site www.sigma-zentrifugen.de. 11.1.1 Rayons des rotors Les données relatives au rayon dans le tableau des accessoires correspondent aux valeurs indiquées pour chaque rotor. Le calcul du rayon est décrit dans le chapitre 2.2.2.1 - «...

  • Page 75: Diagramme Vitesse - Champ De Gravitation

    Centrifugeuse réfrigérée Sigma 3-30KS 11 Annexe → Diagramme Vitesse – Champ de gravitation 11.2 Fig. 37 : Diagramme Vitesse – Champ de gravitation Version 07/2012, Rév. 1.21 du 08/05/2020 • sb 75 / 91 Traduction du mode d'emploi original, réf no. 0701303...

  • Page 76: Courbes D'accélération Et De Freinage

    Centrifugeuse réfrigérée Sigma 3-30KS 11 Annexe → Courbes d’accélération et de freinage 11.3 La numérotation des courbes correspond, pour les augmentations linéaires comme pour celles du second degré, à une accélération de plus en plus forte (courbes de plus en plus raides).
  • Page 77 Centrifugeuse réfrigérée Sigma 3-30KS 11 Annexe Fig. 40 : Diagramme des courbes linéaires Fig. 41 : Diagramme des courbes du second degré Version 07/2012, Rév. 1.21 du 08/05/2020 • sb 77 / 91 Traduction du mode d'emploi original, réf no. 0701303...

  • Page 78: Tableau De La Durée De Vie Des Rotors Et Accessoires

    Centrifugeuse réfrigérée Sigma 3-30KS 11 Annexe → 11.4 Tableau de la durée de vie des rotors et accessoires • Sauf indication contraire, le rotor et les nacelles doivent être contrôlés par le fabricant après 10 ans. • Si un nombre maximal de cycles et une date limite sont indiqués sur un accessoire, vous devez le remplacer dès que l’une des deux indications se vérifie.

  • Page 79: Tableau Des Stabilités

    Centrifugeuse réfrigérée Sigma 3-30KS 11 Annexe → 11.5 Tableau des stabilités Les données correspondent à une stabilité à 20°C. CONSEIL – pas de donnée très bonne stabilité bonne stabilité partiellement stable instable Matière Formule Acétaldéhyde Acétamide saturé Acétate d’éthyle Acétate de méthyle Acétone...
  • Page 80 Centrifugeuse réfrigérée Sigma 3-30KS 11 Annexe – pas de donnée très bonne stabilité bonne stabilité partiellement stable instable Matière Formule Acide sulfurique Acide sulfurique fumant Acrylate de butyle Alcool allylique Alcool benzylique Alcool butylique Alun de chrome KCr(SO saturé Aniline Benzaldéhyde...
  • Page 81 Centrifugeuse réfrigérée Sigma 3-30KS 11 Annexe – pas de donnée très bonne stabilité bonne stabilité partiellement stable instable Matière Formule – Diesel (carburant) Diméthylformamide (DMF) C Diméthylsulfoxyde (DMSO) Dioxane Eau chlorurée Éthanol Éther éthylique Ethylènediamine Formaldéhyde (solution) Furfural Glycérine Heptane, n- Hexane, n- –...
  • Page 82 Centrifugeuse réfrigérée Sigma 3-30KS 11 Annexe – pas de donnée très bonne stabilité bonne stabilité partiellement stable instable Matière Formule Méthyl éthyl cétone (MEC) Nitrate d'argent AgNO Nitrate de potassium Nitrile acrylique Nitrobenzène Ozone Pentachlorure de phosphore Permanganate de KMnO potassium Peroxyde d'hydrogène...
  • Page 83 Centrifugeuse réfrigérée Sigma 3-30KS 11 Annexe – pas de donnée très bonne stabilité bonne stabilité partiellement stable instable Matière Formule Trichloréthane Trichlorure d'antimoine SbCl Urée (carbamide) – Urine – Vins Xylène Xylidine Version 07/2012, Rév. 1.21 du 08/05/2020 • sb 83 / 91 Traduction du mode d'emploi original, réf no.
  • Page 84 Centrifugeuse réfrigérée Sigma 3-30KS 11 Annexe Version 07/2012, Rév. 1.21 du 08/05/2020 • sb 84 / 91 Traduction du mode d'emploi original, réf no. 0701303...

  • Page 85: Déclaration Ce De Conformité

    Centrifugeuse réfrigérée Sigma 3-30KS 11 Annexe 11.6 Déclaration CE de conformité Version 07/2012, Rév. 1.21 du 08/05/2020 • sb 85 / 91 Traduction du mode d'emploi original, réf no. 0701303...
  • Page 86 Centrifugeuse réfrigérée Sigma 3-30KS 11 Annexe Version 07/2012, Rév. 1.21 du 08/05/2020 • sb 86 / 91 Traduction du mode d'emploi original, réf no. 0701303...

  • Page 87: Index

    Centrifugeuse réfrigérée Sigma 3-30KS Index 12 Index centrifugeuse définition ........... 9 accélération ..........40 centrifugeuse bougée pendant le accessoires en plastique, entretien .... 64 fonctionnement ........58 accessoires, entretien ........ 63 centrifugeuse freine pendant la centrifugation acide ..........21, 62, 64 ...............
  • Page 88 Centrifugeuse réfrigérée Sigma 3-30KS Index contrôle système ........23 dispositifs de sécurité ......... 23 corrosion ....... 19, 22, 34, 62, 63, 66 documentation ........... 10 corrosion sous contrainte documentation technique ......73 domaine d’utilisation ........14 voir aussi corrosion ......... 64 courbe (menu) ...........
  • Page 89 Centrifugeuse réfrigérée Sigma 3-30KS Index fermeture du couvercle ......29 fiche technique de sécurité ......73 marque de pression ........64 fissures ............63 matériel livré ..........10 fonction ............48 matières dangereuses ....... 66 fonction arrêt rapide ........36 menu Aide..........
  • Page 90 Centrifugeuse réfrigérée Sigma 3-30KS Index panneau de commande ......35 retour des centrifugeuses, des pièces détachées et des accessoires ....69 paramétrage, activer le mode..... 36 retrait d’un rotor ........30, 31 Paramètres (menu) ........44 rotation automatique des programmes ..56 pas de tension au réseau ......
  • Page 91 Centrifugeuse réfrigérée Sigma 3-30KS Index système ............. 50 système anti-balourd ........23 valeur limite "Delta T" ......... 46 ventilation ..........27, 60 vérification du raccord à la terre ....23 tableau de la durée de vie des rotors et accessoires ........22, 78 verres à...
