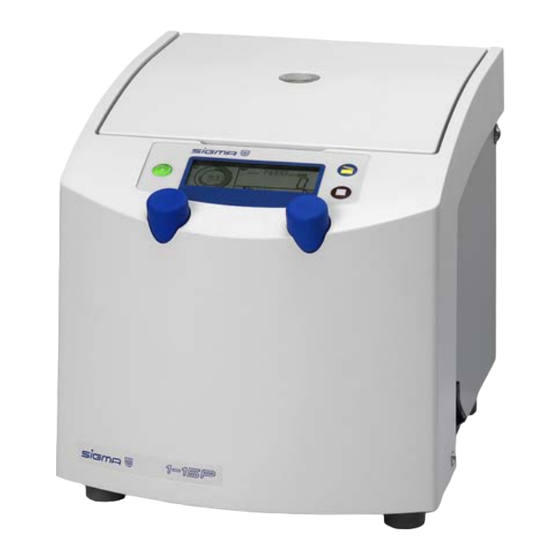

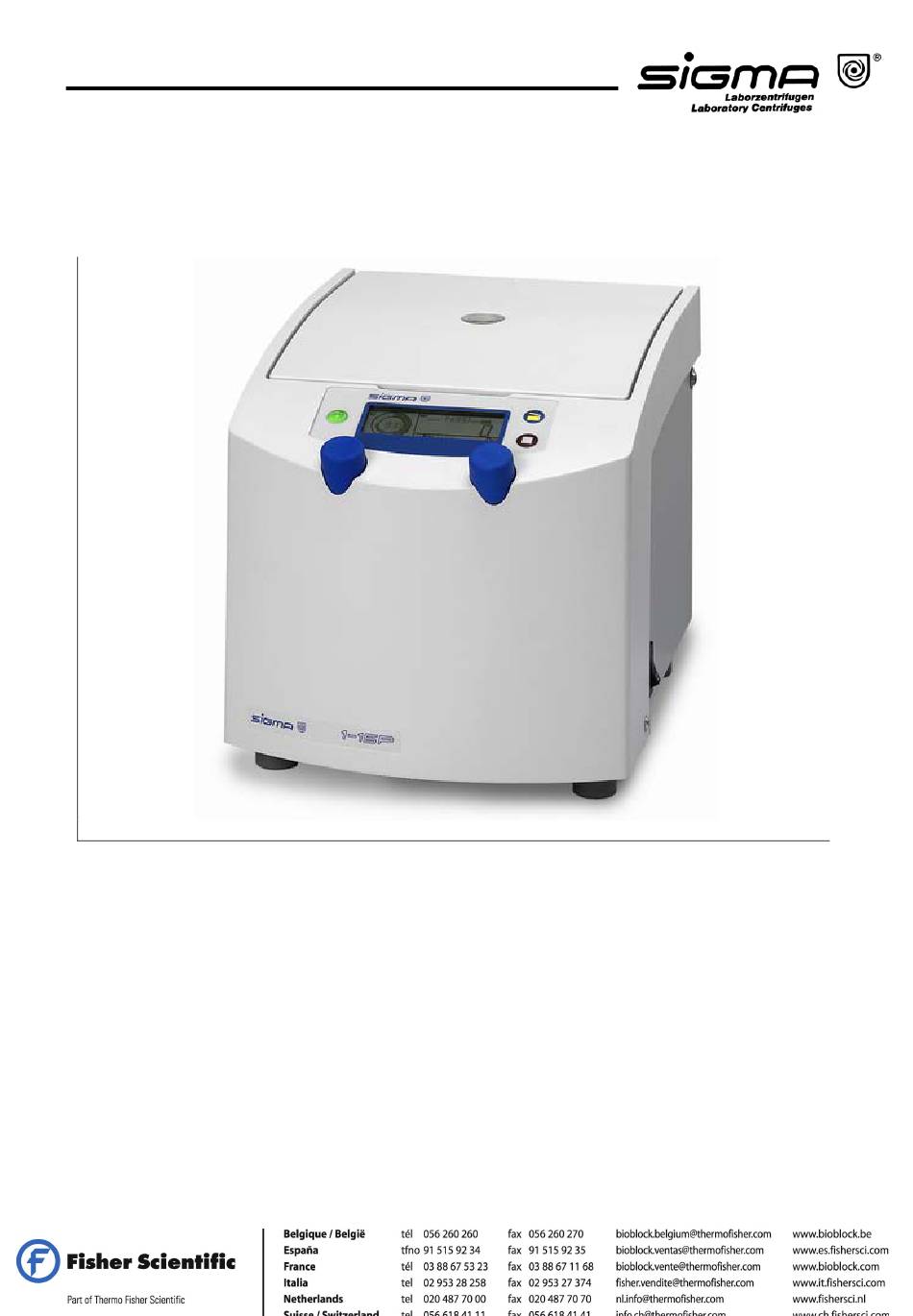

- Page 1 Centrifugeuse de laboratoire 1-15P Mode d'emploi A partir du numéro de série 119856 Conservez ce mode d'emploi pour une utilisation ultérieure !
- Page 3 Cher client, Nous vous remercions d'avoir fait l'acquisition de cette centrifugeuse SIGMA. Votre choix s'est porté sur une centrifugeuse qui réunit de nombreux avantages. La SIGMA 1-15P est une microcentrifugeuse commandée par microprocesseur. Le contrôle électronique assure une rotation sans frottement de la centrifugeuse et son moteur électrique sans entretien garantit un fonctionnement sans émission de particules de carbone.
- Page 5 EN 61000-3-2 ; EN 61000-3-3 Normes : EN 61326 Sigma Laborzentrifugen An der Unteren Söse 50 D-37520 Osterode 22.05.2007 Geschäftsführer Managing Director Directeur ................ Fabr. Nr. Serial No. Numéro de série Mode d’emploi SIGMA 1-15P Page 5 de 71 Version 04/2007...
-
Page 7: Table Des Matières
Conseils pour le stockage Mise en place et raccordement Déballage de la centrifugeuse 4.1.1 Dispositif de sécurité pour le transport Installation 4.2.1 Emplacement 4.2.2 Connexion 4.2.3 Fusible du secteur / Commutateur d’urgence Mode d’emploi SIGMA 1-15P Page 7 de 71 Version 04/2007... - Page 8 Affichage / Options de programme 5.3.1 Durée de centrifugation 5.3.1.1 Modification de l'intervalle d'incrémentation de la durée 5.3.1.2 Fonctionnement de courte durée 5.3.1.3 Fonctionnement continu 5.3.2 Vitesse 5.3.2.1 Modification de l'incrémentation de la vitesse Mode d’emploi SIGMA 1-15P Page 8 de 71 Version 04/2007...
- Page 9 Stérilisation et désinfection de la cuve du rotor et des accessoires 7.2.1 Autoclavage Mise au rebut Mise au rebut de la centrifugeuse Mise au rebut de l’emballage Garantie et responsabilité Mode d’emploi SIGMA 1-15P Page 9 de 71 Version 04/2007...
- Page 10 10 Accessoires pour SIGMA 1-15P 10.1 Représentation graphique des rotors 11 Annexe 11.1 Formules – Relations Mathématiques 11.1.1 Force Centrifuge Relative (FCR) 11.1.2 Densité 11.1.3 Diagramme « Vitesse – Champ de Gravitation » 11.2 Déclaration de décontamination / Déclaration de retour 11.3 Tableau des stabilités...
-
Page 11: Informations Générales
été conçues exclusivement à cet effet. Toute utilisation différente de la centrifugeuse, ou excédant son emploi prévu, sera considérée comme non conforme. Dans un tel cas, la société SIGMA Laborzentrifugen GmbH ne pourra être tenue responsable des dégâts occasionnés. -
Page 13: Données Techniques
Température ambiante admissible +4 °C à +40 °C: • Humidité max. de 80 %. • Température de stockage et de transport minimale : –20°C (voir chapitre 3 « Transport et stockage », page 22). Mode d’emploi SIGMA 1-15P Page 13 de 71 Version 04/2007... -
Page 15: Matériel Livré
Accessoires : Correspondant à votre commande, notre confirmation de commande et notre bordereau de livraison. Normes et réglementations Veuillez vous reporter à la déclaration de conformité UE ci-jointe (page 5). Mode d’emploi SIGMA 1-15P Page 15 de 71 Version 04/2007... -
Page 16: Consignes De Sécurité Et Mises En Garde
Consignes de sécurité et mises en garde Symboles relatifs aux informations de sécurité et de fonctionnement Les symboles internationaux suivants sont utilisés sur les centrifugeuses SIGMA : Symbole Titre Gefährliche elektrische Spannung Dangerous voltage Courant haute tension Achtung, Bedienungsanleitung lesen... -
Page 17: Symboles Utilisés Dans Le Manuel D'utilisation
Le personnel utilisant la centrifugeuse doit avoir lu et compris le manuel d'utilisation. • Respectez en outre les consignes générales et spécifiques à votre lieu de travail concernant la prévention des accidents. Mode d’emploi SIGMA 1-15P Page 17 de 71 Version 04/2007... -
Page 18: Consignes De Sécurité Pour La Centrifugation
Corrigez les erreurs (voir chapitre 6.2 « Correction des erreurs », page 43) ou prenez contact avec le service après-vente de la société SIGMA Laborzentrifugen GmbH (voir chapitre 6.2.7 « Service après- vente », page 46). Mode d’emploi SIGMA 1-15P... -
Page 19: Stabilité Des Matières Synthétiques
N'utilisez que les rotors et accessoires certifiés par le constructeur. N'utilisez jamais de matériel de moindre qualité ! Le bris de verre ou l'éclatement d'un récipient à une vitesse élevée provoque un dangereux balourd. Mode d’emploi SIGMA 1-15P Page 19 de 71 Version 04/2007... -
Page 20: Risques Particuliers
N'utilisez jamais la centrifugeuse dans un espace présentant un risque d'explosion ! • N'utilisez pas la centrifugeuse pour centrifuger − des substances explosives ou facilement inflammables. − des matériaux interagissant chimiquement entre eux avec une grande force énergétique. Mode d’emploi SIGMA 1-15P Page 20 de 71 Version 04/2007... -
Page 21: Vérifications Incombant À L'utilisateur
Interdisez toute utilisation non conforme de la centrifugeuse (voir chapitre 1.2, page 11). • N'utilisez l'appareil que s'il est en parfait état. • Corrigez immédiatement tout dysfonctionnement, menaçant la sécurité. Mode d’emploi SIGMA 1-15P Page 21 de 71 Version 04/2007... -
Page 22: Transport Et Stockage
Ne stockez la centrifugeuse que dans un espace sec. • La température de stockage ne doit pas être inférieure à –20°C. • Pour tout stockage supérieur à un an, transport outre-mer, etc. demandez obligatoirement conseil au constructeur. Mode d’emploi SIGMA 1-15P Page 22 de 71 Version 04/2007... -
Page 23: Mise En Place Et Raccordement
La centrifugeuse pèse environ 13 kg! • Conservez l'emballage pour un éventuel transport ultérieur de la centrifugeuse. 4.1.1 Dispositif de sécurité pour le transport La centrifugeuse SIGMA 1-15P n’a pas de dispositif de transport. Mode d’emploi SIGMA 1-15P Page 23 de 71 Version 04/2007... -
Page 24: Installation
La tension de fonctionnement sur la plaque d’identité doit correspondre à la tension d’alimentation délivrée par le secteur local ! Les centrifugeuses de laboratoire SIGMA sont des appareils de classe de sécurité I selon DIN VDE 0700 et sont équipées d'un cordon d'alimentation à trois fils de 2,5 m de long avec une fiche à... -
Page 25: Fonctionnement De La Centrifugeuse
8 Bouton rotatif droit Fig. 5.1: Vue d’ensemble de la centrifugeuse 9 Plaque d’identité 10 Vis d’équilibrage de potentiel 11 Connexion au secteur Fig. 5.2: Vue arrière de la centrifugeuse Mode d’emploi SIGMA 1-15P Page 25 de 71 Version 04/2007... -
Page 26: Panneau De Commande
Fusible d’entrée Symbole pour la mise au rebut (voir chap.8, page Logo CE conf. à la directive 94/9/EG Numéro de commande Année de fabrication Puissance absorbée Fig. 5.4: Plaque d’identité Mode d’emploi SIGMA 1-15P Page 26 de 71 Version 04/2007... -
Page 27: Construction Et Sécurité Inhérente À La Conception
Présélection de la durée de centrifugation, entre 10 sec et 11h 59 min au maximum • Fonctionnement en continu • Fonctionnement de courte durée • Courbe d'accélération et courbe de décélération • Sauvegarde et appel de programmes Mode d’emploi SIGMA 1-15P Page 27 de 71 Version 04/2007... -
Page 28: Dispositifs De Sécurité
à la terre, au moyen d'un appareil de mesure approprié. Veuillez vous adresser à notre service après-vente (voir chapitre 6.2.7 « Service après-vente, page 46). Mode d’emploi SIGMA 1-15P Page 28 de 71 Version 04/2007... -
Page 29: Première Mise En Marche
Pour fermer le couvercle, exercez une pression sur les côtés droit et gauche du couvercle jusqu'à ce que les verrous du couvercle s'enclenchent. Attention! Si la touche « couvercle » clignote, cela indique qu'un seul verrou du couvercle est enclenché. Mode d’emploi SIGMA 1-15P Page 29 de 71 Version 04/2007... -
Page 30: Installation D'un Rotor
La vis de fixation du rotor ne doit être vissée sur l'arbre du moteur qu'en présence d'un rotor, afin d'éviter un élargissement de la pince de serrage. Rotor angulaire Vis de fixation du rotor Arbre du moteur Fig. 5.5: Fixation du rotor Mode d’emploi SIGMA 1-15P Page 30 de 71 Version 04/2007... -
Page 31: Fixation Du Rotor Angulaire Équipé D'un Couvercle Hermétique
Respectez les consignes de sécurité et les mises en garde indiquées dans le chapitre 2, page 16 et suivantes ! 1 Vis de fixation du rotor 2 Couvercle 3 Joints du couvercle Fig. 5.5: Rotor angulaire avec couvercle hermétique Mode d’emploi SIGMA 1-15P Page 31 de 71 Version 04/2007... -
Page 32: Installation De La Plaque Pour Microhématocrite
Vous pouvez ainsi lire le pourcentage. • Retirez les capillaires. Certains capillaires peuvent être analysés à l'extérieur du rotor à l'aide de l'abaque de lecture (reportez-vous aux instructions imprimées sur l'envers de l’abaque de lecture). Mode d’emploi SIGMA 1-15P Page 32 de 71 Version 04/2007... -
Page 33: Installation Des Accessoires
L’exemple illustre un rotor angulaire de 24 x 2,2 ml (Fig. 5.7). Placez les récipients symétriquement pour que le rotor soit chargé de façon uniforme. Fig. 5.7: Chargement autorisé du rotor angulaire de 24 x 2,2 ml Mode d’emploi SIGMA 1-15P Page 33 de 71 Version 04/2007... -
Page 34: Récipients
Si une durée de vie particulière est inscrite sur un rotor, elle doit être respectée ! • Le rotor N° 12124 doit être changé tous les 20 autoclavages ou tous les cinq ans. Mode d’emploi SIGMA 1-15P Page 34 de 71 Version 04/2007... -
Page 35: Mise En Marche De La Centrifugeuse
Appuyez cinq fois sur la touche pour activer uniquement la fonction de décélération libre sans frein (l'indication « softstop » clignote). • Appuyez encore une fois sur la touche pour retourner au fonctionnement normal. Mode d’emploi SIGMA 1-15P Page 35 de 71 Version 04/2007... -
Page 36: Affichage / Options De Programme
écoulé. L’exemple (Fig. 5.9) montre le réglage d'une durée de 3:20 min. Fig. 5.9: Réglage de la durée Mode d’emploi SIGMA 1-15P Page 36 de 71 Version 04/2007... -
Page 37: Modification De L'intervalle D'incrémentation De La Durée
à partir du réglage de durée 11:59, tournez le bouton rotatif dans le sens horaire. L'affichage « cont » et le symbole « ∞ » s'affichent à l'écran (Fig. 5.11). Fig. 5.11: Affichage du fonctionnement continu Mode d’emploi SIGMA 1-15P Page 37 de 71 Version 04/2007... -
Page 38: Vitesse
Vous pouvez choisir de régler la vitesse de rotation par intervalles de 10 min non par intervalles de 100 min • Maintenez la touche « arrêt » enfoncée. • Réglez la vitesse souhaitée à l'aide du bouton rotatif droit. Mode d’emploi SIGMA 1-15P Page 38 de 71 Version 04/2007... -
Page 39: Force Centrifuge Relative (Fcr)
Tournez le bouton rotatif droit jusqu'à ce que le numéro du rotor désiré soit affiché. • Appuyez sur le bouton rotatif droit pour confirmer l'entrée. Sans confirmation, le système revient automatiquement à la valeur préalablement réglée Fig. 5.14: Présélection du rotor Mode d’emploi SIGMA 1-15P Page 39 de 71 Version 04/2007... -
Page 40: Programmes
Tournez le bouton rotatif droit jusqu'à ce que le numéro du programme désiré soit affiché. • Appuyez sur le bouton rotatif droit pour confirmer l'entrée. Les valeurs enregistrées dans le programme seront utilisées. Fig. 5.16: Rappel d’un programme, ici programme N° 8 Mode d’emploi SIGMA 1-15P Page 40 de 71 Version 04/2007... -
Page 41: Verrouillage
• Procédez de la même manière pour désactiver cette fonction. Après une mise hors tension au moyen du commutateur d'alimentation, la centrifugeuse conserve son statut. Fig. 5.17: Symbole du cadenas Mode d’emploi SIGMA 1-15P Page 41 de 71 Version 04/2007... -
Page 42: Activation/Désactivation De L'ouverture Automatique Du Couvercle
• Procédez de la même manière pour désactiver la fonction. Chaque activation ou désactivation de la fonction est confirmée par l'indication (« Buzzer on » ou « Buzzer off ») sur l'écran. Mode d’emploi SIGMA 1-15P Page 42 de 71 Version 04/2007... -
Page 43: Dysfonctionnements Et Recherche Des Erreurs
« Codes d’erreur », page 45). Si l’erreur − Après la mise sous tension, la persiste, appelez le service après- centrifugeuse affiche un code vente. d'erreur entre 1 et 11. Mode d’emploi SIGMA 1-15P Page 43 de 71 Version 04/2007... -
Page 44: Impossible D'ouvrir Le Couvercle
Si le couvercle est ouvert par le dispositif de déblocage d'urgence pendant le fonctionnement, la centrifugeuse se met automatiquement hors tension et décélère sans frein jusqu'à l'arrêt total du rotor. Mode d’emploi SIGMA 1-15P Page 44 de 71 Version 04/2007... -
Page 45: Codes D'erreur
• Laissez refroidir un message d'erreur • Assurez une ventilation s'affiche suffisante Fig. 6.2: Codes d'erreur Attention! S'il n'est pas possible de réparer la panne, contactez le service après- vente ! Mode d’emploi SIGMA 1-15P Page 45 de 71 Version 04/2007... -
Page 46: Service Après-Vente
: SIGMA Laborzentrifugen GmbH An der Unteren Söse 50 37520 Osterode Allemagne Tél. Service après-vente (0 55 22) 50 07-25service@sigma-zentrifugen.de Centrale (0 55 22) 50 07-0info@sigma-zentrifugen.de Mode d’emploi SIGMA 1-15P Page 46 de 71 Version 04/2007... -
Page 47: Entretien
Graissez légèrement l'arbre du moteur après le nettoyage (Graisse pour axes, réf. de commande 70284). • Ouvrez la centrifugeuse lorsqu'elle n'est pas utilisée pour permettre à l'humidité de s'évaporer. Ceci évite une usure rapide des paliers du moteur. Mode d’emploi SIGMA 1-15P Page 47 de 71 Version 04/2007... -
Page 48: Accessoires
• Graissez les accessoires en aluminium au moins une fois par semaine avec de l'huile anticorrosion (réf. 70104). Cette procédure augmente significativement la durée de vie et diminue la corrosion. Mode d’emploi SIGMA 1-15P Page 48 de 71 Version 04/2007... -
Page 49: Rotors
Démontez la plaque pour microhématocrite pour la nettoyer. • Nettoyez la cuve de la centrifugeuse. • Changez l’anneau en caoutchouc lorsqu'il est usé ou en cas de bris de verre (N° de commande 16003 pour rotor 11024). Mode d’emploi SIGMA 1-15P Page 49 de 71 Version 04/2007... -
Page 50: Bris De Verre
). Les particules de verre et de métal se fixent sur la partie graissée. • Enlevez ensuite la graisse emprisonnant la poussière et les éclats de verre avec un chiffon. • Répétez cette procédure si nécessaire. Mode d’emploi SIGMA 1-15P Page 50 de 71 Version 04/2007... -
Page 51: Stérilisation Et Désinfection De La Cuve Du Rotor Et Des Accessoires
à nous demander conseil (voir chapitre 6.2.7 « Service après-vente », page 46). • En cas d'utilisation avec des matières dangereuses (par ex. des substances infectieuses ou pathogènes) prévaut une obligation de désinfection de la centrifugeuse et des accessoires. Mode d’emploi SIGMA 1-15P Page 51 de 71 Version 04/2007... -
Page 52: Autoclavage
Coussins en caoutchouc 115-118 Portoirs ronds en 115-118 polypropylène Idem en polyallomère et en 115-118 polycarbonate Portoirs rectangulaires en 115-118 polypropylène Idem en polyallomère et en 115-118 polycarbonate Fig. 7.1:Tableau d’autoclavage Mode d’emploi SIGMA 1-15P Page 52 de 71 Version 04/2007... -
Page 53: Mise Au Rebut
Mise au rebut Mise au rebut de la centrifugeuse Les centrifugeuses SIGMA portent le symbole ci-contre, conformément à la directive 2002/96/CE. Cela signifie que l'appareil ne doit pas être jeté avec les déchets ménagers. • La société SIGMA Laborzentrifugen GmbH reprend ces centrifugeuses sans frais. -
Page 54: Accessoires Pour Sigma 1-15P
Accessoires pour SIGMA 1-15P Réf. Description Vitesse max. Champ de (min gravitation max. (x g) 11124 Rotor libre de 24 x 1,5-2,2 ml pour tubes de réaction, par exemple 15008, 15040, avec un couvercle hermétique en aluminium, rayon max. 7,4 cm, rayon min. - Page 55 être utilisés dans nos rotors et adaptateurs en caoutchouc à une vitesse supérieure à leur limite de bris. • Remplissez les récipients selon le volume de consigne (= volume donné pour un récipient). • Respectez les indications du fabriquant du récipient. Mode d’emploi SIGMA 1-15P Page 55 de 71 Version 04/2007...
-
Page 56: Représentation Graphique Des Rotors
(voir chapitre 11.1.1 « FCR », page 57). Fig. 10.2 : eprésentation d'un rotor angulaire vec indication des rayons minium t maximum Fig. 10.3: Représentation d’un rotor microhématocrite Mode d’emploi SIGMA 1-15P Page 56 de 71 Version 04/2007... -
Page 57: Annexe
Rho = densité en g/cm 11.1.3 Diagramme « Vitesse – Champ de Gravitation » Le diagramme « Vitesse – champ de gravitation » ci-joint constitue une aide supplémentaire (page 58). Mode d’emploi SIGMA 1-15P Page 57 de 71 Version 04/2007... - Page 58 Fig. 11.1 : Diagramme « Vitesse – champ de gravitation » Mode d’emploi SIGMA 1-15P Page 58 de 71 Version 04/2007...
-
Page 59: Déclaration De Décontamination / Déclaration De Retour
Merci de joindre les deux formulaires remplis à chaque retour d'une centrifugeuse, de pièces de rechange et d'accessoires. Nous ne pourrons commencer les travaux qu'après réception de ces déclarations. Nous recommandons de faire plusieurs photocopies de ces pages. Mode d’emploi SIGMA 1-15P Page 59 de 71 Version 04/2007... -
Page 61: Déclaration De Retour
!!! Coller ce formulaire á l'extérieur del'emballage, s.v.p. !!! Déclaration de retour Déclaration de décontamination jointe: Appareil / composant contaminé: Appareil / composant inutilisé: Merci de décrire rapidement le type de dysfonctionnement constaté. Vous participez ainsi à la réduction des coûts de réparation. A photocopier avant utilisation ! Fig. -
Page 63: Déclaration De Décontamination
Déclaration de décontamination Concernant la non-contamination des appareils suivants: des centrifugeuses, des accessoires et des pièces de rechange. Cette attestation doit être dûment completée et signée par le personnel qualifé. No. de la commande Date Modèle No.de fabrication Année Modèle No.de fabrication Année Modèle... - Page 65 Benzène Bisulfite de sodium NaHSO Carbonate de sodium Chlore Chloroforme CHCl Chlorure d'aluminium AlCl saturé Chlorure d'ammonium aqueux Chlorure de benzène Chlorure de calcium CaCl alcoolique 1 Chlorure de magnésium MgCl Bedienungsanleitung SIGMA 1-15PK Seite 65 von 71 Stand 05/2007...
- Page 66 Hydroxyde d'ammonium Hydroxyde de potassium Hydroxyde de potassium Hydroxyde de sodium NaOH Hydroxyde de sodium NaOH Isopropanol Mercure Méthane dichlorique Méthanol Méthyl éthyl cétone Nitrate de potassium Nitrile acrylique Nitrobenzène Bedienungsanleitung SIGMA 1-15PK Seite 66 von 71 Stand 05/2007...
- Page 67 (DMSO) Sulfure de carbone Teinture d'iode Tétrachlorure de carbone (TETRA) Tétrahydrofurane (THF) Tetrahydronaphtalène Toluène Trichloréthane Trichlorure d'antimoine SbCl Urée carbamide Urine — Vins — Xylène Xylidine Fig. 11.4: Tableau de stabilité Bedienungsanleitung SIGMA 1-15PK Seite 67 von 71 Stand 05/2007...
- Page 69 Courbe d'accélération et courbe de décélération - voir aussi les fonctions .....................27 Craquelures..........................49 Décontamination ......................47, 48 Densité ..........................18, 57 Désinfectant ...........................51 Détergent..........................47, 51 Dispositif de transport......................23 Dommages ..........................49 Durée d'accélération ......................35 Durée de décélération ......................35 Bedienungsanleitung SIGMA 1-15PK Seite 69 von 71 Stand 05/2007...
- Page 70 Pince de serrage ........................30 Plaque pour microhématocrite ..................18, 32 Présélection de la durée......................27 Présélection de la vitesse.......................27 Prévention des accidents ....................11, 17 Prévention des risques......................19 Programme........................27, 40 Puissance..........................13 Puissance absorbée.......................13 Puissance connectée ......................13 Bedienungsanleitung SIGMA 1-15PK Seite 70 von 71 Stand 05/2007...
- Page 71 Vis d’équilibrage de potentiel ....................28 Vis de fixation du rotor..................21, 30, 31, 32, 49 Vitesse de rotation maximale des tubes.................34 Vitesse maximale des tubes....................55 Volume de consigne - volume donné pour un récipient .................34, 55 Bedienungsanleitung SIGMA 1-15PK Seite 71 von 71 Stand 05/2007...
