Branchement des électrovannes
1. Achemirer les fils de commande entre les électrovannes et
le programmateur.
Remarque : Les modules de voies et connecteurs
acceptent des fils de 14à 18 AWG (2,5 à 1,0 mm
en cuivre plein. Un câble de raccordement au système
d'arrosage est recommandé.
2. Raccorder le fil blanc à un fil de chaque solénoïde d'élec-
trovanne. (Cette connexion peut être effectuée sur l'un ou
l'autre des fils du solénoïde.) Ce fil est appelé fil commun
d'électrovannes.
3. Raccorder un fil séparé au fil restant de chaque solénoïde
d'électrovanne. Prendre note de la couleur de fil utilisée
pour chaque électrovanne et la voie qu'elle commande.
Cette information sera nécessaire lors du raccordement
des fils d'électrovannes au programmateur.
4. Assujettir toutes les épissures avec des capuchons filetés.
Afin d'éviter la corrosion et les risques de court-circuit,
isoler les connexions à l'aide de capuchons à graisse ou
d'une méthode d'imperméabilisation similaire.
5. Insérer le câble dans le programmateur par la grande
ouverture de la base du boîtier ou, s'il a été installé, par le
conduit en PVC. Dénuder tous les fils sur une longueur de
13 mm (1/2 po).
Remarque : Le module de voies est doté de connecteurs
enfichables. Pour brancher les fils, il suffit de relever le
levier et d'insérer la partie dénudée du fil dans la cavité se
trouvant au-dessous du levier. Abaisser le levier pour blo-
quer le fil. Tirer légèrement sur le fil pour s'assurer qu'il est
solidement assujetti dans le module.
2 ) à âme
8
9

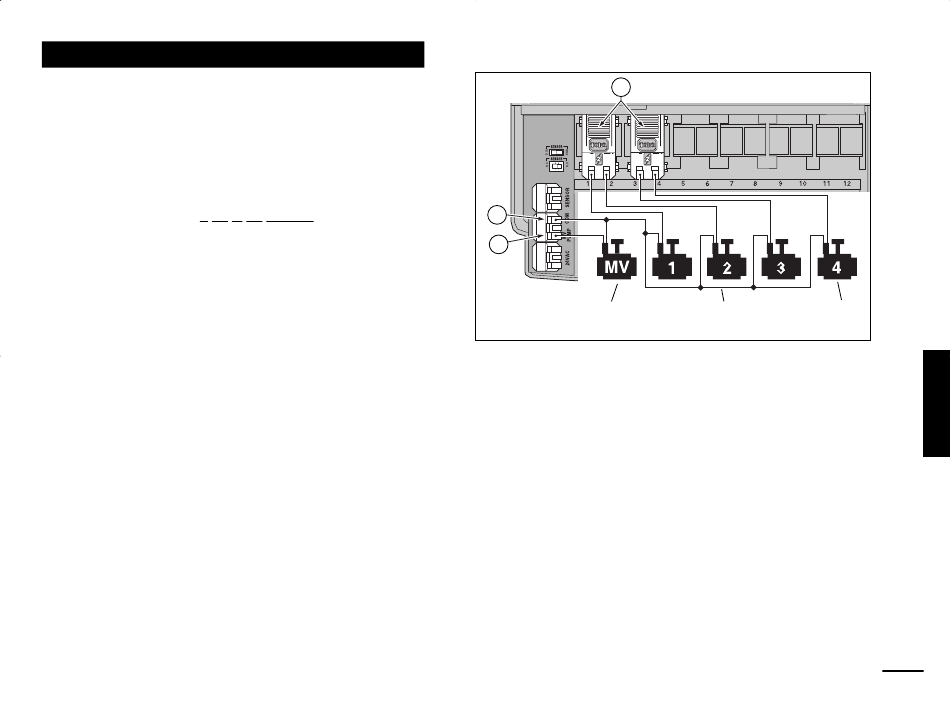

6. Consulter le chapitre « Composants du programmateur »,
page 5, et le schéma ci-dessus pour brancher le fil
commun d'électrovannes sur la borne marquée COM 8.
Brancher les fils de chaque voie sur les bornes (11) de
module des voies correspondantes. Brancher le fil de
l'électrovanne maîtresse (le cas échéant) sur la borne mar-
quée PUMP/MV (9).
Remarque : La connexion d'un relais de démarrage de
pompe est facultative et peut ne pas être nécessaire, suiv-
ant le système d'arrosage installé.
11
Électrovanne Fil commun
principale d'électrovannes
Électrovannes
de voie
