Page 1: Table Des Matières

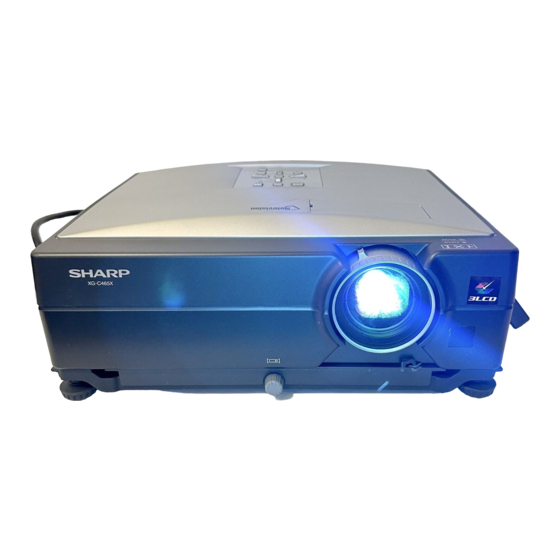

PROJECTEUR DE DONNEES MODÈLE XG-C465X XG-C435X MANUEL DE CONFIGURATION Mise en place de l’écran ........2 Connexion Telnet ..........30 Format de l’écran et distance de projection ..3 SETUP MENU (Menu de configuration) (Menu principal) ... 31 Distance de projection ..........3 ADVANCED SETUP MENU (Menu de configuration avancée) ...
Page 2: Mise En Place De L'écran
Mise en place de l’écran Pour une qualité d’image optimale, placez le projecteur perpendiculairement à l’écran avec les pieds du projecteur sur une surface plane et horizontale. Ce qui éliminera le recours à la Correction Trapèze et permettra d’obtenir la meilleure qualité d’image possible. Remarque ∑...
Page 3: Format De L'écran Et Distance De Projection
Les objectifs en option de Sharp sont également disponibles pour une application spécialisée. Veuillez consulter votre revendeur de projecteur Sharp le plus proche pour plus de détails concernant tous les objectifs. (Lorsque vous utilisez un objectif, reportez-vous à son mode d’emploi).
Page 4: Objectif Zoom Standard
Format de l’écran et distance de projection Objectif zoom standard F1,7-F1,9, f=28,0-33,6 mm Mode NORMAL (4:3) Format de l’image (écran) Distance de projection [L] Distance entre le centre de Diag. [ c ] l’objectif et le bas de l’image [H] Largeur Hauteur Minimum [L1]...
Page 5: Objectif Grand Angle-Zoom (An-C12Mz)
Format de l’écran et distance de projection Objectif grand angle-zoom (AN-C12MZ) F2,2-F2,7, f=24,5-30,7 mm Mode NORMAL (4:3) Format de l’image (écran) Distance de projection [L] Distance entre le centre de Diag. [ c ] l’objectif et le bas de l’image [H] Largeur Hauteur Minimum [L1]...
Page 6: Téléobjectif-Zoom (An-C18Mz)
Format de l’écran et distance de projection Téléobjectif-zoom (AN-C18MZ) F1,7-F2,2, f=36,5-46,3 mm Mode NORMAL (4:3) Format de l’image (écran) Distance de projection [L] Distance entre le centre de Diag. [ c ] l’objectif et le bas de l’image [H] Largeur Hauteur Minimum [L1] Maximum [L2]...
Page 7: Téléobjectif-Zoom (An-C27Mz)
Format de l’écran et distance de projection Téléobjectif-zoom (AN-C27MZ) F2,0-F2,8, f=53,8-82,9 mm Mode NORMAL (4:3) Format de l’image (écran) Distance de projection [L] Distance entre le centre de Diag. [ c ] l’objectif et le bas de l’image [H] Largeur Hauteur Minimum [L1] Maximum [L2]...
Page 8: Téléobjectif-Zoom (An-C41Mz)
Format de l’écran et distance de projection Téléobjectif-zoom (AN-C41MZ) F2,1-F2,8, f=83,5-117,2 mm Mode NORMAL (4:3) Format de l’image (écran) Distance de projection [L] Distance entre le centre de Diag. [ c ] l’objectif et le bas de l’image [H] Largeur Hauteur Minimum [L1] Maximum [L2]...
Page 9: Changement De L'objectif
Changement de l’objectif Info ∑ Avant de changer l’objectif, éteindre le projecteur et débrancher le cordon d’alimentation de la prise secteur. ∑ Ne pas essayer de changer l’objectif quand le projecteur est suspendu au plafond. Retirer le cache-objectif avec la baguette de cache-objectif fournie en appuyant sur la partie rainurée du cache.
Page 10 Changement de l’objectif Insérer l’objectif dans le projecteur. ∑ Lors de l’insertion de l’objectif, regarder Goupille à l’intérieur du trou pour s’assurer que Bague de la goupille est prise dans l’orifice sur la montage bague de montage. Faire glisser la languette d’arrêt Languette d’arrêt de la bague de fixation d’objectif de la bague de fixation d’objectif dans le sens de «...
Page 11: Attribution Des Points De Connexion
Attribution des points de connexion Borne INPUT 1, 2 ORDINATEUR-RVB/COMPOSANTE et OUTPUT ORDINATEUR-RVB/ COMPOSANTE: prise femelle mini D-sub 15 broches Entrée/Sortie ORDINATEUR-RVB Entrée/Sortie composante 1. Entrée vidéo (rouge) 1. P 2. Entrée vidéo (verte/sync sur le vert) 2. Y 3. Entrée vidéo (bleu) 3.
Page 12 Attribution des points de connexion Borne d’entrée DVI-D Broche nº. Signal Broche nº. Signal Données 2– T.M.D.S Non connecté Données 2+ T.M.D.S Alimentation +5 V Écran données 2 T.M.D.S Masse Non connecté Détection de branchement à chaud Non connecté Données 0– T.M.D.S Horloge DDC Données 0+ T.M.D.S Donnée DDC...
Page 13: Rs-232C Spécifications Et Paramètres De Commande
RS-232C Spécifications et paramètres de commande Commande par l’ordinateur Un ordinateur peut être utilisé pour exécuter les commandes depuis un ordinateur relié au projecteur par un câble série RS-232C (type croisé, disponible dans le commerce). (Voir page 27 du mode d’emploi du projecteur pour le raccordement.) Conditions de communication Réglez les paramètres du port série de l’ordinateur sur ceux du tableau.
Page 14: Commandes
T N A M _ _ _ 1 XGC465X / XGC435X Vérification Nom Modèle M N R D _ _ _ 1 XG-C465X / XG-C435X Vérification No Série *1 S N R D _ _ _ 1 No. de Serie Réglage de Nom du Projecteur 1 (quatre premiers caractères) *2...
Page 15 RS-232C Spécifications et paramètres de commande RETOUR CONTENUS DE COMMANDES COMMANDE PARAMÉTRE Mode veille Sous tension (ou temps de démarrage de 40 secondes) S-Video Redimensionner : Normal R A S V _ _ _ 1 OK ou ERR S-Video Redimensionner : Allonge R A S V _ _ _ 2 OK ou ERR S-Video Redimensionner : Bords...
Page 16 RS-232C Spécifications et paramètres de commande RETOUR CONTENUS DE COMMANDES COMMANDE PARAMÉTRE Mode veille Sous tension (ou temps de démarrage de 40 secondes) DVI Type de Signal : RVB PC nu. I C S I _ _ _ 3 OK ou ERR DVI Type de Signal : Comp.
Page 17 RS-232C Spécifications et paramètres de commande RETOUR CONTENUS DE COMMANDES COMMANDE PARAMÉTRE Mode veille Sous tension (ou temps de démarrage de 40 secondes) Enceinte interne : Hors service A S P K _ _ _ 0 OK ou ERR Enceinte interne : En service A S P K _ _ _ 1 OK ou ERR Sortie audio : Sortie audio fixe...
Page 18: Configuration De L'environnement Du Réseau Du Projecteur
Configuration de l’environnement du réseau du projecteur Le fonctionnement de base du projecteur via le réseau est décrit ci-dessous. Si le réseau est déjà installs, les réglages de réseau devront être changés sur le projecteur. Adressez-vous à l’administrateur du réseau pour ces réglages. Vous pouvez effectuer des réglages réseau à...
Page 19: Connexion Du Projecteur À Un Ordinateur
Configuration de l’environnement du réseau du projecteur 1. Connexion du projecteur à un ordinateur Etablissement d’une connexion bi-univoque entre le projecteur et l’ordinateur. Avec un câble LAN (Catégorie 5, type croisé) vous pouvez configurer le projecteur via l’ordinateur. Débranchez le câble LAN de l’ordinateur du réseau existant.
Page 20: Specification D'une Adresse Ip Pour L'ordinateur
Configuration de l’environnement du réseau du projecteur 2. Specification d’une adresse IP pour l’ordinateur Les réglages qui doivent être effectués dans Windows ® XP (Edition professionnelle et familiale) sont décrits ci-dessous. Connectez-vous au réseau par le compte de l’administrateur de l’ordinateur.
Page 21 Configuration de l’environnement du réseau du projecteur Cliquez sur « Internet Protocol (TCP/IP) » (Protocole Internet (TCP/IP) ), puis sur le bouton « Properties » (Propriétés). Confirmez ou changez l’adresse IP sur l’ordinateur utilisé. 1 Confirmez et notez « IP address » (Adresse IP) actuelle, «...
Page 22: Configuration D'une Connexion Réseau Pour Le Projecteur
Configuration de l’environnement du réseau du projecteur 3. Configuration d’une connexion réseau pour le projecteur Les réglages de paramètres comme l’adresse IP et le masque de sous-réseau sont com- patibles avec le réseau existant. Réglez chaque élément sur le projecteur comme suit.
Page 23 Configuration de l’environnement du réseau du projecteur L’écran de réglage TCP/IP apparaît, et les réglages de réseau peuvent être effectués pour le projecteur. Paramètres Exemple de réglage/Remarques DHCP Client Sélectionnez « ON » ou « OFF » (Client DHCP) pour déterminer si vous voulez ou non utiliser le Client DHCP.
Page 24: Commande Du Projecteur Par Un Réseau Lan
Commande du projecteur par un réseau LAN Après avoir connecté le projecteur à votre réseau, saisissez l’adresse IP du projecteur dans «Ad- dress» (Adresse) sur Internet Explorer (Version 5.0 ou ultérieure) en utilisant un ordinateur du réseau pour démarrer un écran de réglage, ce qui permettra de contrôler le projecteur depuis le réseau. Commande du projecteur par Internet Explorer (Version 5.0 ou ultérieure)
Page 25: Vérification De L'état Du Projecteur (Status)
Commande du projecteur par un réseau LAN Vérification de l’état du Commande du projecteur projecteur (Status) (Control) Sur cet écran vous pouvez piloter le projecteur. Les paramètres suivants peuvent être contrôlés : ∑ ∑ ∑ ∑ ∑ Power (Alimentation) ∑ ∑ ∑ ∑ ∑ Input Select (Sélection de l’entrée) Sur cet écran, vous pouvez vérifier l’état du ∑...
Page 26: Configuration Et Réglage Du Projecteur (Settings & Adjustments)
Commande du projecteur par un réseau LAN Configuration et réglage du Paramétrage de la projecteur sécurité (Settings & Adjustments) (Network – Security) Exemple : Affichage de l’écran « Picture » (Image) pour COMPUTER1 Sur ces écrans vous pouvez paramétrer et régler le projecteur.
Page 27: Réglages Généraux Du Réseau (Network - General)
SMTP pour la transmission d’e-mail. (Nom du projecteur) Ex. 1 : 192.168.150.253 Auto Logout Time Réglage du délai nécessaire pour Ex. 2 : smtp123.sharp.co.jp (Délai de que le projecteur se déconnecte * Si vous utilisez un nom de déconnexion auto) automatiquement du réseau par...
Page 28: Paramétrage Des Messages D'erreur Et Des Adresses Du Destinataire Auquel L'e-Mail Doit Être Envoyé En Cas D'erreur (Mail - Recipient Settings)
Commande du projecteur par un réseau LAN Paramétrage des mes- Réglage des éléments sages d’erreur et des d’erreur et de l’URL qui adresses du destinataire s’afficheront lorsqu’une auquel l’e-mail doit être erreur se produit (Service & envoyé en cas d’erreur Support –...
Page 29: Configuration Du Projecteur Lorsque Rs-232C Ou Telnet Est Utilisé
Configuration du projecteur lorsque RS-232C ou Telnet est utilisé Raccordez le projecteur à l’ordinateur par une connexion RS-232C ou Telnet, puis ouvrez le « SETUP MENU » (Menu de configuration) sur l’ordinateur pour effectuer différents réglages de projecteur. Saisissez « setup » (configuration) et Connexion RS-232C appuyez sur la touche de validation.
Page 30: Connexion Telnet
Configuration du projecteur lorsque RS-232C ou Telnet est utilisé ▼SETUP MENU ---------------------------------SETUP MENU-------------------------------- Connexion Telnet [1]IP Address [2]Subnet Mask [3]Default Gateway [4]User Name [5]Password [6]RS-232C Baud Rate [7]Projector Name [8]DHCP Client [A]Advanced Setup [D]Disconnect All [V]View All Setting [S]Save & Quit [Q]Quit Unchanged Cliquez sur «...
Page 31: Advanced Setup Menu (Menu De Configuration Avancée)
Configuration du projecteur lorsque RS-232C ou Telnet est utilisé SETUP MENU ADVANCED SETUP MENU (Menu de con- (Menu de configuration avancée) figuration) (Menu principal) ▼SETUP MENU ▼ADVANCED SETUP MENU ******************** ADVANCED SETUP MENU *********************** ---------------------------------SETUP MENU-------------------------------- [1]Auto Logout Time [2]Data Port [1]IP Address [2]Subnet Mask [3]Default Gateway...
Page 32: Affichage Des Détails Des Réglages ([V]View All Setting)
Configuration du projecteur lorsque RS-232C ou Telnet est utilisé Tapez le numéro ou le symbole du paramètre à sélectionner dans le « SETUP MENU » (Menu de configuration). Spécifiez ensuite les éléments nécessaires. Les éléments doivent d’abord être spécifiés, puis validés tous ensemble. Affichage des détails des Paramètres à...
Page 33: Sauvegarder Les Réglages Et Quitter ([S]Save & Quit)
Configuration du projecteur lorsque RS-232C ou Telnet est utilisé Sauvegarder les réglages Quitter sans sauvegarder les et quitter réglages ([S]Save & Quit) ([Q]Quit Unchanged) Sauvegarde les valeurs spécifiées et ferme le menu. Ferme le menu sans sauvegarder les valeurs spécifiées. ▼SETUP MENU ▼SETUP MENU ---------------------------------SETUP MENU--------------------------------...
Page 34: Réglage De L'adresse Ip ([1]Ip Address)
Configuration du projecteur lorsque RS-232C ou Telnet est utilisé La manière de procéder pour chaque réglage est expliquée ici. Pour la procédure de base, reportez-vous à « Paramètres à régler » à la page 32. Réglage de l’adresse IP Réglage de passerelle par défaut ([1]IP Address) ([3]Default Gateway)
Page 35: Réglage Du Mot De Passe ([5]Password)
Configuration du projecteur lorsque RS-232C ou Telnet est utilisé Réglage du mot de passe Spécification du nom du projecteur ([5]Password) ([7]Projector Name) La sécurité est assurée par le mot de passe. Le projecteur peut être désigné par un nom. setup>7 setup>5 Projector Name : XX-XXXX...
Page 36: Déconnexion De Toutes Les Connexions ([D]Disconnect All)
Configuration du projecteur lorsque RS-232C ou Telnet est utilisé Déconnexion de toutes les Réglage du temps de connexions déconnexion auto ([D]Disconnect All) (ADVANCED[1]Auto Logout Time) Il est possible de déconnecter toutes les connexions TCP/IP actuellement reconnues par le projecteur. Si aucun signal n’est fourni dans un délai précis, le Même si le port de réaiguillage COM est bloqué...
Page 37: Exécution D'un Test Ping De Réseau (Advanced[5]Network Ping Test)
Configuration du projecteur lorsque RS-232C ou Telnet est utilisé Exécution d’un test Ping Réglage de Accepter l’adresse de réseau (ADVANCED[6]Accept IP Addr (1) – (ADVANCED[5]Network Ping Test) [8] Accept IP Addr (3)) Il est possible de vérifier si une connexion réseau Vous pouvez améliorer la sécurité...
Page 38: Réglage Du Port De Recherche (Advanced[0] Search Port)
Configuration du projecteur lorsque RS-232C ou Telnet est utilisé Réglage du port de recher- Retour au menu principal (ADVANCED[0]Search Port) (ADVANCED[Q]Return to Main Menu) Spécifie le numéro du port utilisé lors de la recher- che du projecteur sur le réseau. Ramène au SETUP MENU (menu de configuration) principal.
Page 39: Réinitialisation Du Compteur D'heures De La
Réinitialisation du compteur d’heures de la lampe du projecteur par LAN Lorsque le projecteur est connecté à un réseau, vous pouvez utiliser HyperTerminal ou un programme de communication similaire pour envoyer une commande pour réinitialiser le ® compteur d’heures de la lampe. L’exemple ci-dessous utilise Windows XP comme système de communication.
Page 40 Réinitialisation du compteur d’heures de la lampe du projecteur par LAN Cliquez sur « Properties » (Propriétés) dans le menu « File » (Fichier). Cliquez sur l’onglet « Settings » (Réglages), puis cliquer sur « ASCII Setup » (Configuration ASCII). Cocher les cases en face de «...
Page 41: Résolution Des Problèmes
Résolution des problèmes La communication ne peut pas être établie avec le projecteur. Lorsque le projecteur est raccordé à un ordinateur par une connexion série \ Assurez-vous que la borne RS-232C du projecteur et celle de l’ordinateur, ou la commande disponible dans le commerce, sont reliées correctement.
Page 42 Résolution des problèmes \ Prenez les mesures suivantes pour vérifier les réglages de réseau de l’ordinateur. 1. Ouvrez l’invite de commande (Invite MS-DOS). ∑ Dans le cas de Windows 98 ou 98SE : Cliquez sur « START » (démarrer) ➔ « Programs » ®...
Page 43 Résolution des problèmes \ Vérifiez si le protocole « TCP/IP » fonctionne correctement avec la commande « PING ». Vérifiez aussi si l’adresse IP est spécifiée. 1. Ouvrez l’invite de commande (Invite MS-DOS). ∑ Dans le cas de Windows 98 ou 98SE : Cliquez sur « START » (démarrer) ➔ « Programs » ®...
Page 44: Dimensions
Dimensions Unités: pouces (mm) Vue arrière Vue de côté Vue de dessus Vue de côté (326) (88,5) Vue avant (74,5) (148) (148) (73,5) (75) (27,25) Vue de dessous...
Page 45 Dimensions Projecteur et dimensions de l’objectif [Lorsqu’un AN-C12MZ est installé] Unités : pouces (mm) - 15 (389 - 391) [Lorsqu’un AN-C18MZ est installé] Unités : pouces (mm) - 12 (307 - 309) [Lorsqu’un AN-C27MZ est installé] Unités : pouces (mm) - 13 (341 - 346) [Lorsqu’un AN-C41MZ est installé]...
