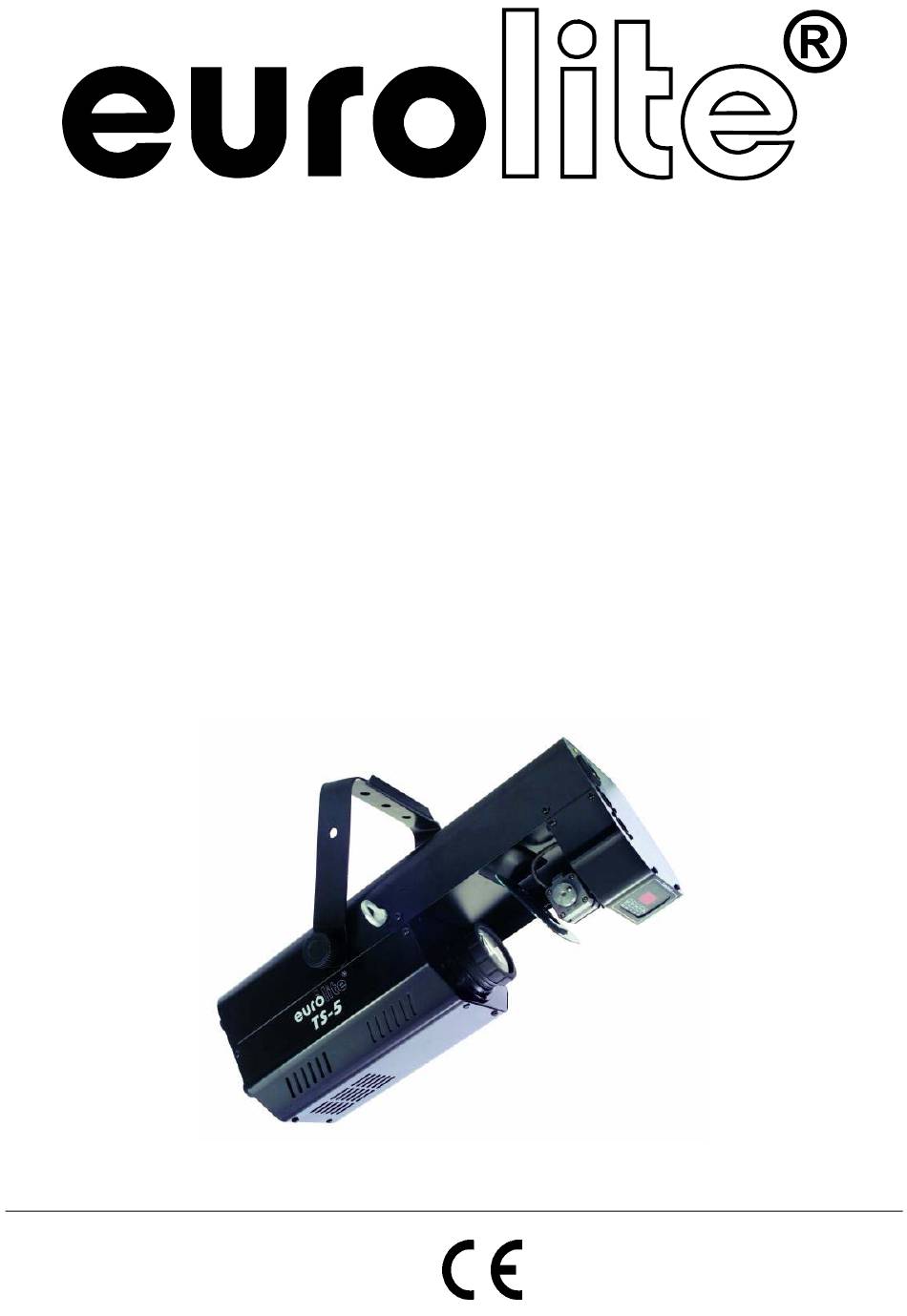

BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO

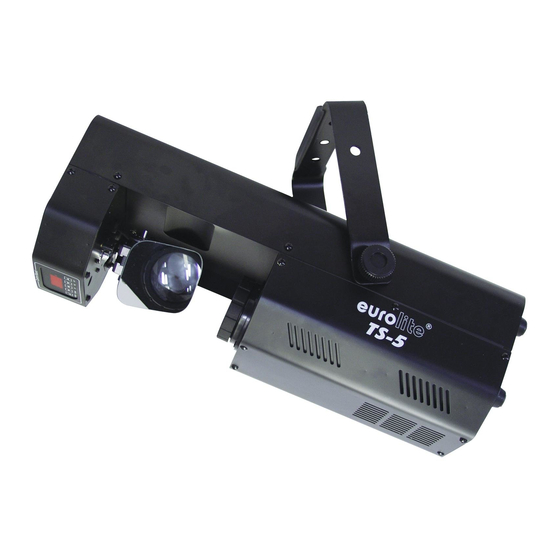

TS-5
DMX-Scanner
©
Für weiteren Gebrauch aufbewahren!
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Gardez ce mode d'emploi pour des
Reproduction prohibited!
utilisations ultérieures!
Réproduction interdit!
Guarde este manual para posteriores usos.
Prohibida toda reproducción.
Publicité
Table des Matières
Manuels Connexes pour EuroLite TS-5
Sommaire des Matières pour EuroLite TS-5
- Page 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO TS-5 DMX-Scanner © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos.
-
Page 2: Table Des Matières
MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis Table of contents Sommaire Contenido EINFÜHRUNG..............................4 SICHERHEITSHINWEISE..........................4 BESTIMMUNGSGEMÄßE VERWENDUNG..................... 6 GERÄTEBESCHREIBUNG ..........................7 Features ................................. 7 Geräteübersicht.............................. 7 INSTALLATION ..............................8 Lampeninstallation/Lampenwechsel ......................8 Lampenjustierung............................9 Überkopfmontage............................10 Master/Slave-Betrieb............................ 11 Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor ..........12 Anschluss ans Netz............................ - Page 3 You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: Vd. puede encontrar la versión más reciente de este manual en el Internet bajo: www.eurolite.de 3/57 00026361.DOC, Version 1.3...
-
Page 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE TS-5 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Page 5 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Page 6: Bestimmungsgemäße Verwendung
GESUNDHEITSRISIKO! Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U. epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)! Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. -
Page 7: Gerätebeschreibung
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung! Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch. -
Page 8: Installation
(1) Hängebügel (2) Feststellschraube (3) Fangsicherung (4) Objektivlinse/Fokus (5) Ablenkspiegel (6) Gehäuse (7) Gehäuseschrauben (8) Netzanschluss (9) Sicherungshalter (10) DMX-Ausgangsbuchse (11) DMX-Eingangsbuchse (12) Control Board (13) Empfindlichkeitsregler (14) Lüftungsschlitze (15) Enter-Taste (16) Down-Taste (17) Up-Taste (18) No-Taste (19) Yes-Taste (20) Display (21) Kontroll-LED INSTALLATION Lampeninstallation/Lampenwechsel... -
Page 9: Lampenjustierung
Die verwendete Lampe erreicht Temperaturen von bis zu 600° C. Vor dem Wechseln der Lampe diese unbedingt erst abkühlen lassen (ca. 5 Minuten) und das Gerät allpolig von der Netzspannung trennen (Netzstecker ziehen). Vermeiden Sie es, den Glaskörper mit bloßen Händen zu berühren. Beachten Sie auch unbedingt die Hin- weise des Lampenherstellers. -
Page 10: Überkopfmontage
Die Transportsicherung am Spiegel muss vor der ersten Inbetriebnahme unbedingt entfernt werden! Überkopfmontage LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. -
Page 11: Master/Slave-Betrieb
Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden. An der Rückseite des TS-5 befindet sich eine XLR-Einbaubuchse (DMX Out) und ein XLR-Einbaustecker (DMX In), über die sich mehrere Geräte miteinander verbinden lassen. Wählen Sie das Gerät aus, das zur Steuerung der Effekte dienen soll. Dieses Gerät arbeitet dann als Master-Gerät und steuert alle weiteren Slave-Geräte, die über eine symmetrische Mikrofonleitung mit dem... -
Page 12: Anschluss An Den Dmx-512 Controller / Verbindung Projektor - Projektor
Stellen Sie beim Master-Gerät den Master-Mode (F6 – yes) ein. Es können beliebig viele Slave-Geräten angehängt werden. Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. -
Page 13: Bedienung
Der TS-5 lässt sich im Stand Alone-Betrieb ohne Controller einsetzen. Dank des eingebauten Mikrofones ist kein Controller nötig, und die Strahlen werden musikgesteuert durch den Raum geworfen. Trennen Sie dazu den TS-5 vom Controller und stellen Sie "Sound-controlled Program-Run" (F4 – y) oder "Program-Run" (F5 – y) ein. -
Page 14: Dmx-Protokoll
Nachdem Sie die Startadresse definiert haben, können Sie den TS-5 über Ihren Controller ansteuern. Bitte beachten Sie: 1. Schalten Sie den TS-5 ein. Das Gerät prüft, ob DMX-512 Daten empfangen werden oder nicht. Wenn Daten empfangen werden, blinkt die Kontroll-LED. Werden keine Daten empfangen, leuchtet die Kontroll- LED permanent. -
Page 15: Reinigung Und Wartung
Steuerkanal 4 – Goborad, Gobo-Shake DMX-Wert Eigenschaft Blackout 6-31 Strobe-Effekt 32-41 Offen 42-52 Gobo 1 53-63 Gobo 2 64-73 Gobo 3 74-84 Gobo 4 85-95 Gobo 5 96-105 Gobo 6 106-116 Gobo 7 117-127 Gobo 8 128-137 Gobo 9 138-147 Keine Funktion 148-155 Gobo 1 Shake mit zunehmender Geschwindigkeit... -
Page 16: Sicherungswechsel
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! ACHTUNG! Die Linse muss gewechselt werden, wenn diese sichtbar beschädigt ist, so dass ihre Wirksamkeit beeinträchtigt ist, z. -
Page 17: Technische Daten
OMNILUX EVC 24V/250W G-6,35 300h 88290005 OSRAM 64657HLX EVC M33 24V/250W G-6,35 88290010 Empfohlene Controller: Best.-Nr. EUROLITE DMX Scan Control 192 Kanal 70064525 Wizard-1024 DMX-Software + Interface 51860110 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 27.11.2008 ©... -
Page 18: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE TS-5. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. - Page 19 Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet.
-
Page 20: Operating Determinations
Never leave this device running unattended. OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only. This device is designed for professional use, e.g. -
Page 21: Description Of The Device
If this device will be operated in any way different to the one described in this manual, the product may suffer damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short- circuit, burns, electric shock, lamp explosion, crash etc. DESCRIPTION OF THE DEVICE Features Compact scanner... -
Page 22: Installation
(1) Mounting bracket (2) Fixation screw (3) Safety eyelet (4) Objective-lens/Focus (5) Mirror (6) Housing cover (7) Housing screws (8) DMX-Out socket (9) DMX-In socket (10) Power supply (11) Fuseholder (12) Control Board (13) Sensitivity-control (14) Venting slots (15) Enter-button (16) Down-button (17) Up-button (18) No-button... -
Page 23: Lamp Adjustment
During the operation, the lamp reaches temperatures of up to 600° C. Before replacing the lamp, unplug mains lead and let the lamp cool down (approx. 5 minutes). During the installation do not touch the glass-bulbs bare-handed! Please follow the lamp manufacturer's notes! Do not install lamps with a higher wattage! Lamps with a higher wattage generate temperatures the device was not designed for. - Page 24 The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. The installation must always be secured with a secondary safety attachment, e.g. an appropriate catch net. This secondary safety attachment must be constructed in a way that no part of the installation can fall down if the main attachment fails.
-
Page 25: Master/Slave-Operation
The master/slave-operation enables that several devices can be synchronized and controlled by one master- device. On the rear panel of the TS-5 you can find an XLR-jack (DMX Out) and an XLR-plug (DMX In), which can be used for connecting several devices. -
Page 26: Connection With The Mains
Lighting effects must not be connected to dimming-packs. OPERATION After you connected the effect to the mains, the TS-5 starts running. During the Reset, the motors are trimmed and the device is ready for use afterwards. Turn the objective-lens for adjusting the focus in order to obtain a sharp projection. -
Page 27: Stand Alone Operation
Stand Alone operation In the Stand Alone mode, the TS-5 can be used without controller. You can do without a controller as the TS- 5 features a built-in microphone, which provides automatic sound control. Disconnect the TS-5 from the controller and select "Sound-controlled Program-Run" (F4 – yes) or "Program- Run"... - Page 28 Control channel 3 - Color-wheel Linear color change following the movement of the slider. In this way you can stop the color-wheel in any position. DMX-value Feature White 10-20 Green 21-31 32-41 Cyan 42-52 Light green 53-63 Rose 64-73 Light blue 74-84 Yellow 85-95...
-
Page 29: Cleaning And Maintenance
CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are inspected by a skilled person once a year. -
Page 30: Technical Specifications
OMNILUX EVC 24V/250W G-6,35 300h 88290005 OSRAM 64657HLX EVC M33 24V/250W G-6,35 88290010 Recommended controllers: EUROLITE DMX Scan Control 192 Kanal 70064525 Wizard-1024 DMX-Software + Interface 51860110 Please note: Every information is subject to change without prior notice. 27.11.2008 ©... -
Page 31: Introduction
- transmettre le mode d'emploi à un éventuel acheteur ou utilisateur de l'appareil - télécharger la version ultérieure du mode d'emploi d'Internet INTRODUCTION Nous vous remercions d'avoir choisi un EUROLITE TS-5. Si vous respectez les instructions de service suivantes, vous allez profiter longtemps de votre achat. Sortez le TS-5 de son emballage. - Page 32 L'appareil ne doit pas être mis en service lorsqu'il à été transporté d'un endroit froid à un endroit chaud. Il se forme de la condensation qui pourrait endommager l'appareil. Laissez celui-ci atteindre la température ambiante avant de le mettre en service. La construction de l'appareil correspond à...
-
Page 33: Emploi Selon Les Prescriptions
Evitez de faire des effets "flash" avec cet appareil en l'allumant et l'éteignant continuellement. Cela réduit considérablement la durée de vie des ampoules. RISQUE DE MAL! Ne jamais regarder directement à la source de lumière, parce que des personnes sen- sibles peuvent subir une attaque épileptique (surtout valable pour des épileptiques)! Tenir les enfants et les novices éloignés de l'appareil. -
Page 34: Description De L'appareil
Il faut toujours fixer le projecteur avec une élingue de sécurité appropriée. La température maximale ambiante T = 45° C ne doit pas être dépassée. N'utilisez l'appareil qu'après avoir pris connaissance de ses fonctions et possibilités. Ne laissez pas des personnes incompétentes utiliser cet appareil. -
Page 35: Aperçue Des Parties
Aperçue des parties (1) Lyre de fixation (2) Vis de la lyre (3) Oeillet de sécurité (4) Objectif/Foyer (5) Miroir (6) Boîtier (7) Vis de boîtier (8) Sortie DMX (9) Entrée DMX (10) Alimentation (11) Porte-fusible (12) Unité de contrôle (13) Régulateur de sénsibilité... -
Page 36: Installation
(15) Touche Enter (16) Touche Down (17) Touche Up (18) Touche No (19) Touche Yes (20) Affichage (21) DEL de contrôle INSTALLATION Installer/Remplacer la lampe DANGER DE MORT! Toujours mettre hors tension avant de mettre en place l'ampoule! Débrancher avant toute manipulation! Pour l'installation, vous avez besoin d'une lampe EHJ 24 V/250 W G-6,35 . -
Page 37: Ajustage De La Lampe
Ajustage de la lampe Le porte-lampe de l’appareil est ajusté à l‘usine. Comme les lampes à utiliser diffèrent d’un fabricant à l’autre, il pourrait devenir nécessaire de procéder à un nouveau ajustage de la position du porte-lampe. Allumez la lampe, ajustez l'intensité du dimmeur à 100 % et focussez le rayon de lumière sur une surface plane (mur). - Page 38 Procédure: Dans le cas idéal, l'appareil doit être installé en dehors du secteur de présence de personnes. IMPORTANT! LE MONTAGE PAR DESSUS DE LA TETE EXIGE UN HAUT NIVEAU D‘EXPERIENCE. Ceci comprend (mais n’est pas limitée seulement) des calculs pour la définition de la capacité de charge, le matériel d’installation utilisé...
-
Page 39: Opération Master/Slave
Opération Master/Slave L'operation master/slave permet de synchroniser plusieurs appareils etant contrôlés par l'appareil master. Au dos de l'appareil, vous pouvez trouver une douille XLR (DMX Out) et une prise XLR (DMX In) pour connecter plusieurs appareils. Sélectez l’appareil à contrôler les effets lumineux. Cet appareil travail comme appareil master et contrôle tous les autres appareils slave connectés à... -
Page 40: Alimentation
Attention: Quand vous avez choisi le programme désiré, le display s'éteint après environ 15 secondes. Opération Stand Alone En mode Stand Alone, vous pouvez utiliser le TS-5 sans contrôleur. Le mouvement de rayons est contrôlé par le microphone integré, donc on n'a pas besoin de contrôleur. -
Page 41: Codage Du Projecteur
Attention: Après avoir mis le TS-5 sous tension, le projecteur reconaîtra s'il recoit des signaux DMX-512 ou non. S' il y a de signaux DMX à la douille entrée DMX, la DEL de contrôle clignote. S' il n'y a pas de signaux DMX à la douille entrée DMX, la DEL de contrôle est allumée permanente. - Page 42 Canal de contrôle 3 - Roue de couleurs Changement linéaire des couleurs selon le mouvement du régulateur. Vous pouvez arrêter le changeur de couleur à la position désirée. Valeur DMX Caractéristique Blanc 10-20 Vert 21-31 Rouge 32-41 Cyan 42-52 Vert clair 53-63 Rose 64-73...
-
Page 43: Nettoyage Et Maintenance
NETTOYAGE ET MAINTENANCE L’entrepreneur doit assurer à ce que les installations concernant la sécurité technique et la sécurité des machines soient examinés au moins tous les quatre ans par un expert au cadre de l’épreuve de réception. L’entrepreneur doit assurer à ce que les installations concernant la sécurité technique et la sécurité des machines soient examinés au moins une fois par an par une personne compétente. -
Page 44: Caractéristiques Techniques
88290005 OSRAM 64657HLX EVC M33 24V/250W G-6,35 88290010 Contrôleurs recommandés: N° d'art. EUROLITE DMX Scan Control 192 Kanal 70064525 Wizard-1024 DMX-Software + Interface 51860110 Attention! Les donnés imprimée dans ce mode d’emploi sont susceptibles d’être modifiées sans préavis. 27.11.2008 ©... -
Page 45: Introducción
-pasar el manual a cada sucesivo poseedor o usuario del producto -descargar la última versión del manual del Internet INTRODUCCIÓN Gracias por haber elegido un EUROLITE TS-5. Si Vd. respecte las instrucciones sucesivas, aseguremos que vaya a gozarse mucho de su compra. Desembale su TS-5. -
Page 46: Instrucciones De Manejo
Si el aparato ha estado expuesto a grandes cambios de temperatura (p.e. tras el transporte), no lo enchufe inmediatamente. La condensación de agua producida podría dañar su aparato. Deje el aparato desconec- tado hasta que llegue a la temperatura ambiente. Este aparato pertenece a la clase de protección I. - Page 47 Este aparato ha sido diseñado para usos profesionales, por ejemplo en escenas, discotecas, teatros etc. Efectos de luz no son diseñados para un uso permanente. Considere Vd. que pausas de operación aumentan la vida de su aparato. No agite el aparato. Evite hacer excésiva fuerza durante la instalación y el manejo del aparato. Cuando buscar el sitio de instalación, por favor asegúrese de que el aparato no está...
-
Page 48: Descripción Del Aparato
DESCRIPCIÓN DEL APARATO Features Scanner compacto Rueda de colores con 11 filtros de color dicróico más blanco • Efecto arco iris (Rainbow) en ambas direcciones • Rueda de gobos con 9 gobos más abierto • Con función "gobo shake" • Foco manual • Efecto flash con 1-5 flashes por segundo mediante la rueda de gobos •... -
Page 49: Instalación
(1) Lyra de montaje (2) Tornillo de fijación (3) Ojete de seguridad (4) Objetivo/Foco (5) Espejo (6) Caja (7) Tornillos de caja (8) Salida DMX (9) Entrada DMX (10) Conexión a la red (11) Portafusible (12) Unidad de control (13) Régulador de sensibilidad (14) Rejilla de ventilación (15) Tecla Enter (16) Tecla Down... - Page 50 Al operar las lámparas de este tipo llegan a temperaturas de hasta 600° C. Antes de reemplazar la lámpara, desenchufe-lo de la corriente y deje que la lámpara se enfrie. ¡Durante la instalación no toque las bombillas de cristal con las manos sin protección! ¡Por favor siga las indicaciones del fabricante de las lámparas! No instalar una lámpara con más vatios.
-
Page 51: Montaje Por Encima De La Cabeza
Montaje por encima de la cabeza ¡PELIGRO DE MUERTE! Cuando instalar el aparato, Vd. debe considerar las instrucciones de EN 60598-2-17 y las normas nacionales respectivas. ¡La instalación sólo debe ser efectuada por un distribuidor autorisado! La suspensión del aparato debe ser fabricado de una manera que puede llevar 10 vezes la carga por una hora sin sufrir deformaciones dañosas permanentes. -
Page 52: Operación Master/Slave
En el modoMaster/Slave se puede sincronizar algunos aparatos que estén controlados por el aparato "Master". En el panel trasero del TS-5 hay un casquillo XLR incorporado (DMX Out) y una clavija XLR incorporada (DMX In) para conectar algunos aparatos. Seleccione el aparto responsable para el control de los efectos. Este aparato funciona como aparato "Master"... -
Page 53: Alimentación
Efectos de luz no deben ser conectados a dimming-packs. OPERACIÓN Tras la conexión del aparato a la red, el TS-5 comienza a funcionar. Durante el Reset, los motores se ajustan y el aparato está listo para ser usado después. Ajuste el foco en girar el objetivo para obtener una proyección clara. -
Page 54: Operación Stand Alone
Después de ajustar la dirección de comienzo, Vd. puede controlar el TS-5 mediante su controlador DMX. Note: 1. Conecte el TS-5. El aparato controla si recibe datos DMX-512 o no. Si recibe datos, la LED de control parpadea. Si no recibe datos, la LED de control brilla permanentemente. - Page 55 Valor DMX Caracteristica 0-255 Ajuste gradual de la posición del espejo desde bajo hasta alto Canal de control 3 - Rueda de colores Cambio linear de los colores mediante el ajuste de los valores DMX. Puede parar la rueda de colores en cualquier posición que desee.
-
Page 56: Limpieza Y Mantenimiento
LIMPIEZA Y MANTENIMIENTO El empresario debe asegurar que instalaciones de seguridad y de máquinas son inspeccionados por un perito en la extension de una inspección inicial cada cuatro años por lo menos. El empresario debe asegurar que instalaciones de seguridad y de máquinas son inspeccionados por un baquiano una vez por año. -
Page 57: Reemplazar El Fusible
OMNILUX EVC 24V/250W G-6,35 300h 88290005 OSRAM 64657HLX EVC M33 24V/250W G-6,35 88290010 Controladores: Referencia: EUROLITE DMX Scan Control 192 Kanal 70064525 Wizard-1024 DMX-Software + Interface 51860110 Nota: Todas las especificaciones dadas en este manual están sujetas a modificación sin previo aviso. 27.11.2008 ©...
