Étapes
REMARQUE : La carte système peut être retirée et installée en même temps que le module thermique inclus afin de simplifier la
procédure tout en préservant la liaison thermique entre la carte système et le dissipateur de chaleur. Pour ce faire, les techniciens
doivent également retirer les deux vis (M2x5) qui fixent le ventilateur système sur la carte système.

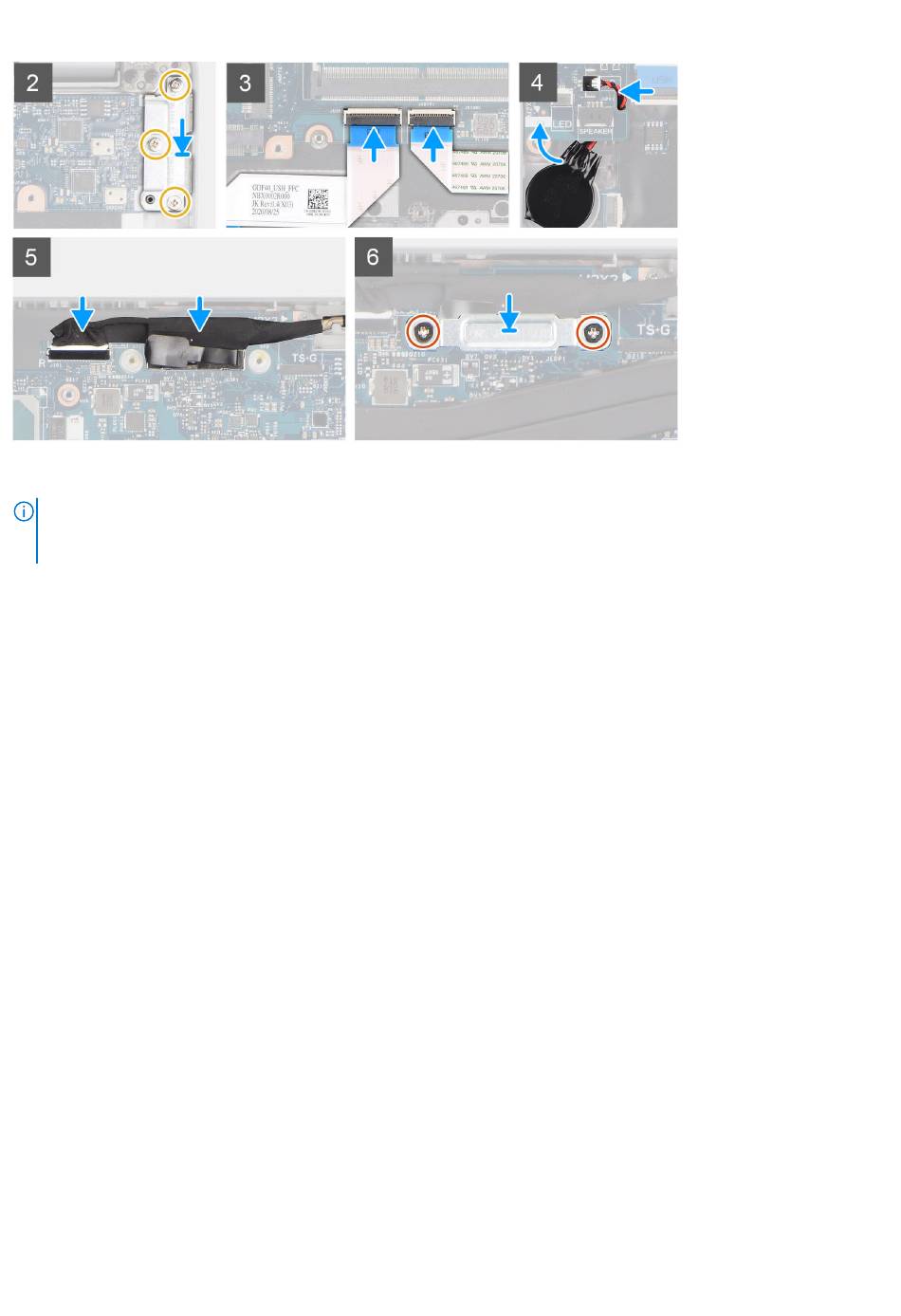

1. Faites glisser la carte système pour enclencher le connecteur USB-C sur la charnière, puis alignez les trous de vis de la carte système
sur ceux de l'assemblage repose-poignets et clavier.
2. Remettez en place les quatre vis (M2x3) pour fixer la carte système sur l'assemblage du repose-poignets et du clavier.
3. Alignez puis placez le support du port USB-C sur la carte système.
4. Remettez en place les trois vis (M2x5) qui fixent le support du port USB Type-C à la carte système.
5. Branchez le câble de la carte USH sur la carte système, puis fermez le loquet qui fixe le câble à la carte système.
6. Branchez le câble du pavé tactile sur la carte système, puis fermez le loquet qui fixe le câble à la carte système.
7. Acheminez le câble de la pile bouton sous la carte système et branchez-le au connecteur sur la carte système.
8. Faites passer le câble d'écran et le câble d'écran/eDP dans les guides d'acheminement situés sur la carte système.
9. Branchez le câble d'écran/eDP au connecteur sur la carte système.
10. Branchez le câble d'écran au connecteur sur la carte système.
11. Collez le ruban adhésif qui fixe le câble de l'écran à la carte système.
12. Alignez les trous de vis du support de câble d'écran/eDP avec ceux de la carte système.
13. Vissez les deux vis (M2x3) qui fixent le support de câble d'écran/eDP à la carte système.
Étapes suivantes
1. Installez le cadre interne de
2. Installez la batterie.
3. Installez le disque SSD.
4. Installez le dissipateur de
5. Installez le module de mémoire.
6. Installez la carte WWAN.
7. Installez la carte WLAN.
8. Installez le cache de fond.
9. Installez la carte microSD.
10. Installez la carte SIM.
11. Suivez la procédure décrite dans la section
50 Retrait et installation de composants
l'assemblage.
chaleur.
Après une intervention à l'intérieur de votre ordinateur.
