À propos de cette tâche

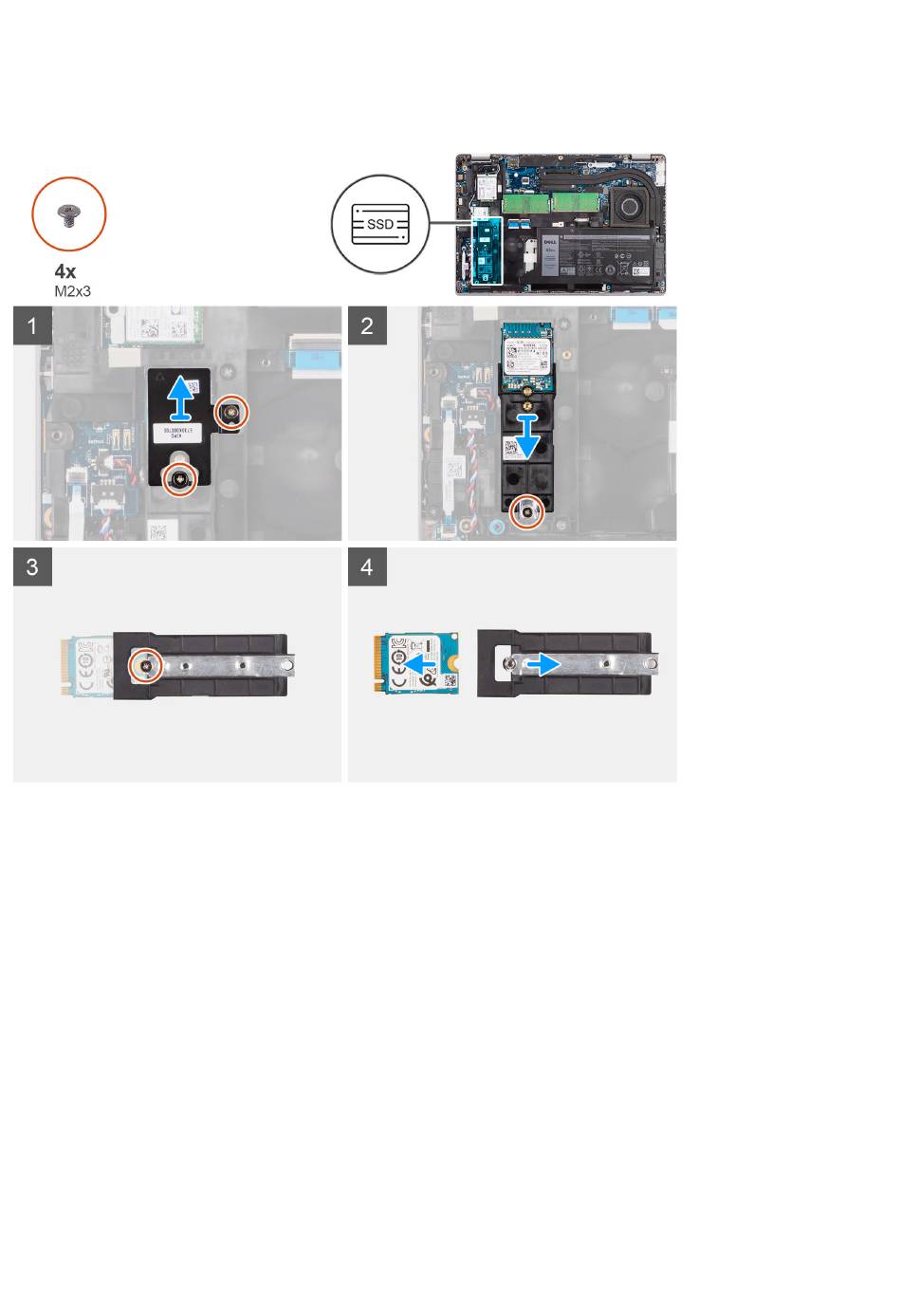

Les images suivantes indiquent l'emplacement du disque SSD M.2 2230 et fournissent une représentation visuelle de la procédure de
retrait.
Étapes
1. Retirez les deux vis (M2x3) qui fixent la plaque thermique du disque SSD M.2 2230 au support de disque SSD M.2 2230.
2. Retirez la vis unique (M2x3) qui fixe le support de disque SSD M.2 2230 à la carte système.
3. Soulevez le support de disque SSD M.2 2230 pour le retirer de la carte système.
4. Retournez le support de disque SSD M.2 2230 et retirez la vis unique (M2x3) qui fixe le disque SSD M.2 2230 au support de
disque SSD M.2 2230.
5. Faites glisser le disque SSD M.2 2230 pour le retirer du support de disque SSD M.2 2230.
Installation du disque SSD M.2 2230
Prérequis
Si vous remplacez un composant, retirez le composant existant avant d'exécuter la procédure d'installation.
À propos de cette tâche
L'image suivante indique l'emplacement du disque SSD M.2 2230 et fournit une représentation visuelle de la procédure d'installation.
