Installation de la carte WWAN
Prérequis
Si vous remplacez un composant, retirez le composant existant avant d'exécuter la procédure d'installation.
À propos de cette tâche

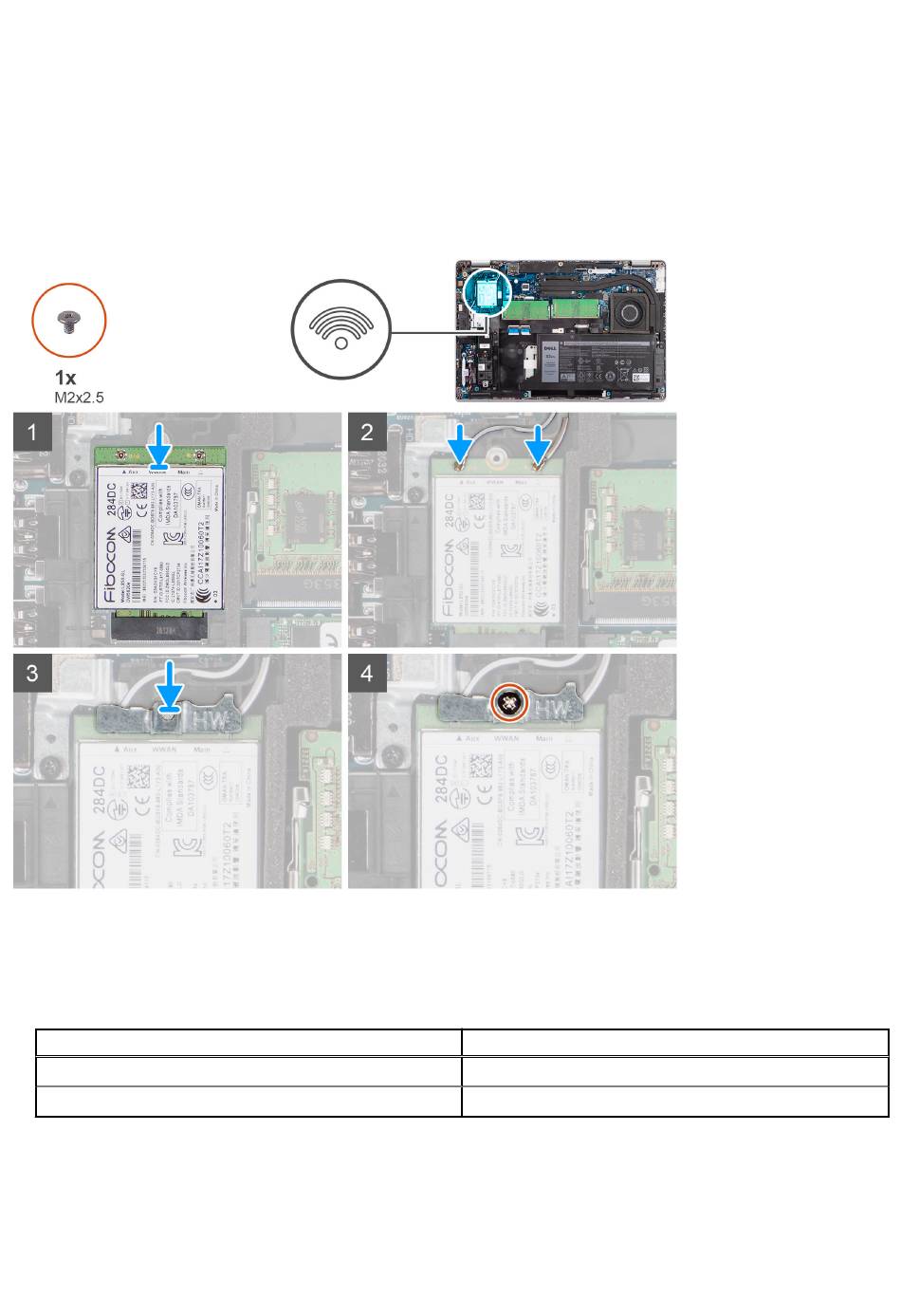

L'image suivante indique l'emplacement de la carte WWAN et fournit une représentation visuelle de la procédure d'installation.
Étapes
1. Connectez les câbles d'antenne à la carte WWAN.
Le tableau suivant indique les codes couleur des câbles d'antenne :
Tableau 3. Code couleur des câbles des antennes
Connecteurs de la carte WWAN
Principal (triangle blanc)
Auxiliaire (triangle noir)
2. Placez le support de la carte WWAN sur la carte WWAN.
3. Alignez l'encoche de la carte WWAN avec la languette du logement WWAN.
4. Insérez la carte WWAN en l'inclinant dans le logement WWAN.
5. Remettez en place la vis (M2x2.5) qui fixe le support WWAN à la carte WWAN.
26 Retrait et installation de composants
Couleur des câbles de l'antenne
Blanc
Noir
