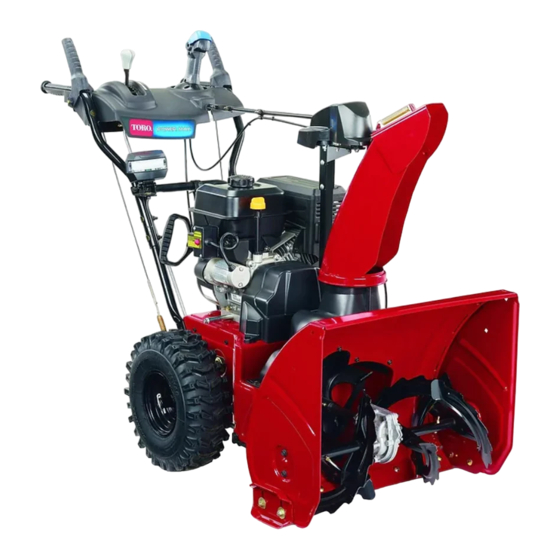

Souffleuse à neige Power Max® 826 OXE
N° de modèle 37797—N° de série 400000000 et suivants
Introduction
Cette machine est destinée au grand public. Elle est
conçue principalement pour déblayer la neige sur les
surfaces revêtues, telles allées et trottoirs, et autres
surfaces de circulation des propriétés résidentielles
et commerciales. Elle n'est pas conçue pour enlever
autre chose que la neige.
Lisez attentivement cette notice pour apprendre
comment utiliser et entretenir correctement votre
produit, et éviter de l'endommager ou de vous blesser.
Vous êtes responsable de l'utilisation sûre et correcte
du produit.
Vous pouvez contacter Toro directement sur
www.Toro.com pour tout document de formation
à la sécurité et à l'utilisation des produits, pour
tout renseignement concernant un produit ou un
accessoire, pour obtenir l'adresse des dépositaires ou
pour enregistrer votre produit.
Pour obtenir des prestations de service, des
pièces Toro d'origine ou des renseignements
complémentaires, munissez-vous des numéros
de modèle et de série du produit et contactez un
dépositaire-réparateur ou le service client Toro agréé.
La
Figure 1
indique l'emplacement des numéros
de modèle et de série de la machine. Inscrivez les
numéros dans l'espace réservé à cet effet.
Important:
Avec votre téléphone intelligent
ou votre tablette, scannez le code QR sur
l'autocollant du numéro de série pour accéder à
l'information sur la garantie, les pièces et autres
renseignements concernant le produit.
© 2017—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Enregistrez votre produit à www.Toro.com.
1. Emplacement des numéros de modèle et de série
N° de modèle
N° de série
Les mises en garde de ce manuel soulignent des
dangers potentiels et sont signalées par le symbole
de sécurité
(Figure
2), qui indique un danger pouvant
entraîner des blessures graves ou mortelles si les
précautions recommandées ne sont pas respectées.
Symbole de sécurité
Ce manuel utilise deux termes pour faire passer
des renseignements essentiels. Important, pour
attirer l'attention sur des renseignements mécaniques
spécifiques et Remarque, pour souligner une
information d'ordre général méritant une attention
particulière.
Traduction du texte d'origine (FR)
Tous droits réservés *3415-764* B
Imprimé au Mexique
Form No. 3415-764 Rev B
Manuel de l'utilisateur
Figure 1
Figure 2
g219917
g000502
