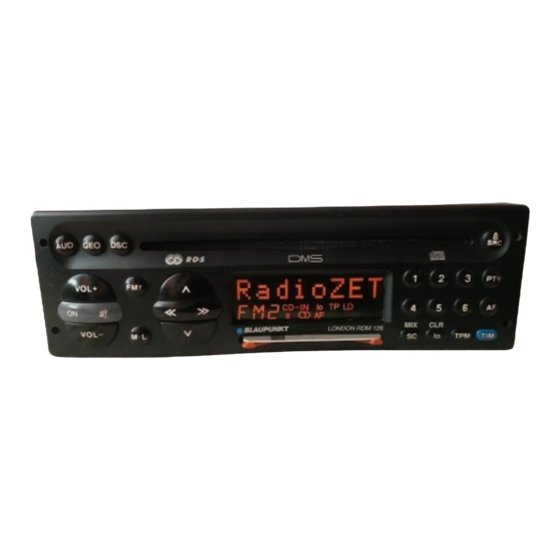

Bosch BLAUPUNKT Munchen RDM 126 Mode D'emploi

Masquer les pouces

page de 21

/ 21
Signets

Les langues disponibles

Liens rapides

Télécharger ce manuel

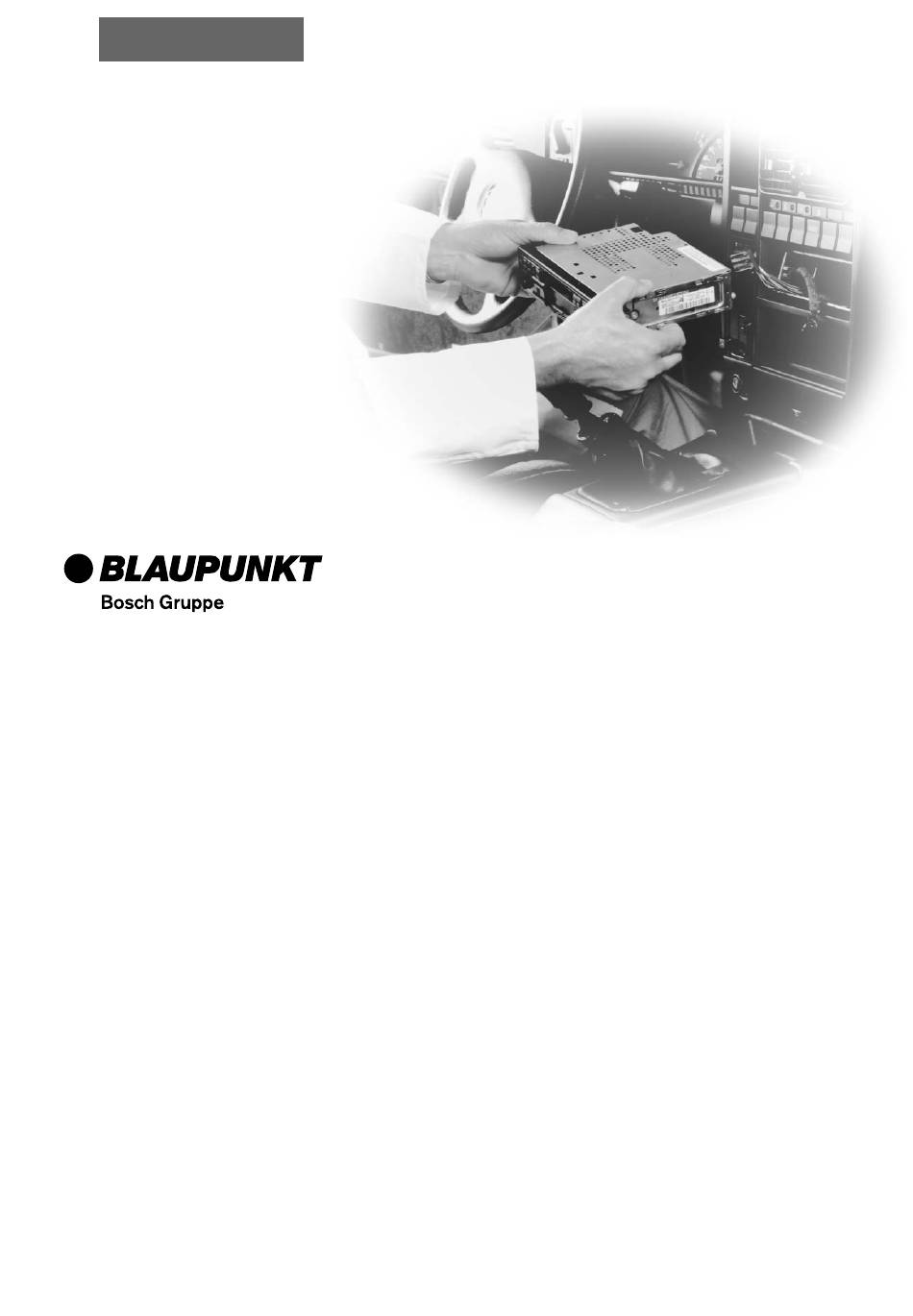

Radio / CD

München

RDM 126

Einbauanleitung

Fitting instructions

Instructions de montage

Istruzioni di montaggio

Inbouwinstrukties

Monteringsanvisning

Instrucciones de montaje

Instruções de montagem

Sicherheitshinweise

Vor Einbau Ihres Autoradios die Einbau- und

Anschlußvorschriften lesen.

Für die Dauer der Montage und des Anschlusses

ist der Minuspol der Batterie abzuklemmen.

Hierbei sind die Sicherheitshinweise des Kfz-

Herstellers (Airbag, Alarmanlagen, Bordcomputer,

Wegfahrsperren) zu beachten.

Beim Bohren von Löchern darauf achten, daß

keine Fahrzeugteile (Batterie, Kabel,

Sicherungskasten) beschädigt werden.

Der Querschnitt des Pluskabels darf 2,5 mm

unterschreiten. Das Gerät ist mit einer Sicherung,

10 A flink, abgesichert.

Das Seitenteil des Autoradiogehäuses wird im

Betrieb sehr heiß.

Achtung: Es ist darauf zu achten, daß keine Kabel

am Gehäuse anliegen.

- 1 -

8 622 400 754

nicht

Sommaire des Matières pour Bosch BLAUPUNKT Munchen RDM 126

Page 1 Radio / CD München RDM 126 Einbauanleitung Fitting instructions Instructions de montage Istruzioni di montaggio Inbouwinstrukties Monteringsanvisning Instrucciones de montaje Instruções de montagem 8 622 400 754 Sicherheitshinweise Vor Einbau Ihres Autoradios die Einbau- und keine Fahrzeugteile (Batterie, Kabel, Sicherungskasten) beschädigt werden. Anschlußvorschriften lesen.
Page 2 Autoradioanschluß Autoradioanschluß Autoradioanschluß ISO-Stecker Fahrzeugseitig mit Adapterkabel mit Adapter- und Anschlußkabel +12V / Kl15 per.+12V +12V +12V/Kl15 +12V +12V/Kl15 +12V 7 607 884 093 per.+12V per.+12V per.+12V Anschluß 1 Zur Ausschöpfung der vollen Autoradio-Ausgangsleistung und zur Hinter den Autoradioausschnitt fassen und prüfen, welche Befestigungs- Vermeidung von elektrischen Fehlanschlüssen bei fahrzeugseitigen laschen der Halterung umgebogen werden können.
Page 3 Anschlußhinweise, Fig. 4 Masseanschluß (Ground) Massekabel nicht am Minuspol der Batterie anklemmen. Massekabel zu einem geeigneten Massepunkt verlegen (Karosserieschraube, Karosserieblech) und entsprechend Massepunkt kürzen. Massekabel abisolieren und Krallen- kabelschuh anschlagen (ggf. nachlöten). Kontaktfläche des braun / Masse Massepunktes metallisch blank kratzen und mit Graphitfett einfetten (wichtig für gute Masseverbindung).
Page 4 mit Adapterkabel - und Anschlußkabel with adapter wiring and connection wiring adaptateur et le câble de raccordement con cavo di adattamento e cavo di allacciamento met adapterkabel - en aansluitkabel med adapterkabel - och anslutningskabel con el cable adaptador y cable de conexión Fig.
Page 5 8 604 390 087 7 607 882 090 Fig. 7 8 619 309 076 Fig.6 Fig.4 8 619 309 068 Fig.7 Bus/NF CDC A05 Fig.4/5 oder/or/ou Fig. 8 F R O Fig.6 R E A R E A R F R O N Fig.7 F R O N F R O N...
Page 6 8 619 399 716 8 619 309 068 8 619 399 718 Fig.9 oder /or /ou R 30mm 8 619 399 719 CDC F05 Cinch/L IN P Cinch/R F R O Fig.6 R E A R E A R F R O N Fig.7 F R O N R E A R...
Page 7 Radio / CD München RDM 126 Fitting instructions Instructions de montage Istruzioni di montaggio Inbouwinstrukties Monteringsanvisning Instrucciones de montaje Instruções de montagem 8 622 400 754 GB Notes on Safety Instructions for installation and connection De diameter van de pluskabel en de sterkte van de zekering van het toestel zijn afhankelijk van de stroomopname door de apparatuur die is Disconnect the battery ground wire during installation and aangesloten.
Page 8 Car radio connection Car radio connection Car radio connection ISO plug in the vehicle with adapter wiring with adapter and connection wiring +12V / Kl15 per.+12V +12V +12V/Kl15 +12V +12V/Kl15 +12V 7 607 884 093 per.+12V per.+12V per.+12V Connection Reach behind the car radio compartment and check to see which tab In order to take advantage of the full car radio output and to avoid fasteners can be bent for the mounting bracket.
Page 9 Connection notes, fig. 4 Negative connection (Ground) Do not connect the negative line to the negative terminal of the battery. Lay the negative line to a suitable ground, such as a chassis screw or the chassis itself. Cut the ground line as necessary.
Page 10 Branchement de l’autoradio Branchement de l’autoradio Branchement de l’autoradio avec le câble avec le connecteur ISO prévu dans le véhicule avec le câble adaptateur adaptateur et le câble de raccordement +12V / Kl15 per.+12V +12V +12V/Kl15 +12V/Kl15 +12V +12V 7 607 884 093 per.+12V per.+12V per.+12V...
Page 11 Conseils de raccordement, fig. 4 Connexion à la masse (Ground) Ne pas connecter le câble de mise à la masse au pôle négatif de la batterie. Poser le câble de mise à la masse à un point masse approprié (vis ou tôle de carrosserie) et couper le point masse conformément.
Page 12 Allacciamento dell'autoradio Allacciamento dell'autoradio Allacciamento dell'autoradio spina ISO in dotazione di veicolo con cavo di adattamento con cavo di adattamento e cavo di allacciamento +12V / Kl15 per.+12V +12V +12V/Kl15 +12V/Kl15 +12V +12V 7 607 884 093 per.+12V per.+12V per.+12V Allacciamento Inserendo la mano dietro l’apertura di autoradio controllate quali biscottini Al fine di sfruttare per intero la potenza di uscita dell'autoradio ed al...
Page 13 Istruzioni di montaggio, Fig. 4 Allacciamento a massa (Ground) Non attaccare il cavo di massa al polo negativo della batteria. Fissate il cavo di massa su un adatto punto di massa (vite di carrozzeria, lamiera di carrozzeria) ed accorciate opportunamente il cavo in corrispondenza del punto di massa. Isolate il cavo di massa e fissate il capocorda a graffa (eventualmente saldare).
Page 14 Autoradio-aansluiting Autoradio-aansluiting Autoradio-aansluiting ISO-stekker aan de zijde van de auto met adapterkabel met adapter- en aansluitkabel +12V / Kl15 per.+12V +12V +12V/Kl15 +12V/Kl15 +12V +12V 7 607 884 093 per.+12V per.+12V per.+12V Aansluiting 1 Om het volledige vermogen van de autoradio-uitgang te kunnen b Voel achter de opening om te controleren welke bevestigingsstrips benutten en om foutieve aansluiting met ISO-stekkers aan de zijde kunnen worden omgebogen.
Page 15 Aanwijzingen voor de aansluiting, fig. 4 Aansluiting aan de massa (Ground) Klem de massakabel niet aan de minpool van de accu. Leg de massakabel naar een geschikt massapunt (carrosserieschroef, carrosseriestaal) en verbind deze op de juiste wijze met de massa. Verwijder de isolatie van de massakabel en monteer een kabelschoen (evt.
Page 16 Bilradioanslutning Bilradioanslutning Bilradioanslutning Fabriksmonterad ISO-kontakt på fordonet med adapterkabel med adapter- och anslutningskabel +12V / Kl15 per.+12V +12V +12V/Kl15 +12V/Kl15 +12V +12V 7 607 884 093 per.+12V per.+12V per.+12V Anslutning 1 För att utnyttja bilradio-uteffekten helt och för att undvika elektriska fästtungor som kan böjas in.
Page 17 Hänvisningar för anslutning, fig 4 Godsledning (Ground) Kläm inte fast godsledningen vid batteriets minuspol. Lägg godsledningen till ett lämpligt godsställe (karosseriskruv, karosseriplåt) och förkorta i förhållande till godsstället. Avisolera godsledningen och sätt fast en kabelsko med klor (ev fastlödning). Skrapa godsställets kontaktyta metalliskt brun / chassie blank och smörj in den med grafitfett (viktigt för en bra godsförbindning).
Page 18 Conexión del autorradio Conexión del autorradio Conexión del autorradio con el conector ISO del vehículo con el cable adaptador con el cable adaptador y cable de conexión +12V / Kl15 per.+12V +12V +12V/Kl15 +12V/Kl15 +12V +12V 7 607 884 093 per.+12V per.+12V per.+12V...
Page 19 Notas de conexión, fig. 4 Conexión negativa (Ground) No conectar el cable negativo al terminal negativo de la batería. Tender el cable a una pieza de metal del vehículo que esté puesta a tierra (p. ej. tornillo o superficie del chasis). Cortarlo como necesario.
Page 20 Ligação de auto-rádio Ligação de auto-rádio Ligação de auto-rádio Ficha ISO do automóvel com cabo de adaptação com cabo de adaptação e cabo de ligação +12V / Kl15 per.+12V +12V +12V/Kl15 +12V/Kl15 +12V +12V 7 607 884 093 per.+12V per.+12V per.+12V Ligação Indicação:...
Page 21 Indicações de ligação, fig. 4 Ligação de massa (Ground) Não conectar o cabo de massa ao pólo negativo da bateria. Instalar o cabo de massa até um ponto de massa apropriado, (parafuso de carroçaria, chapa de carroçaria) e encurtar de acordo com o ponto de massa.
