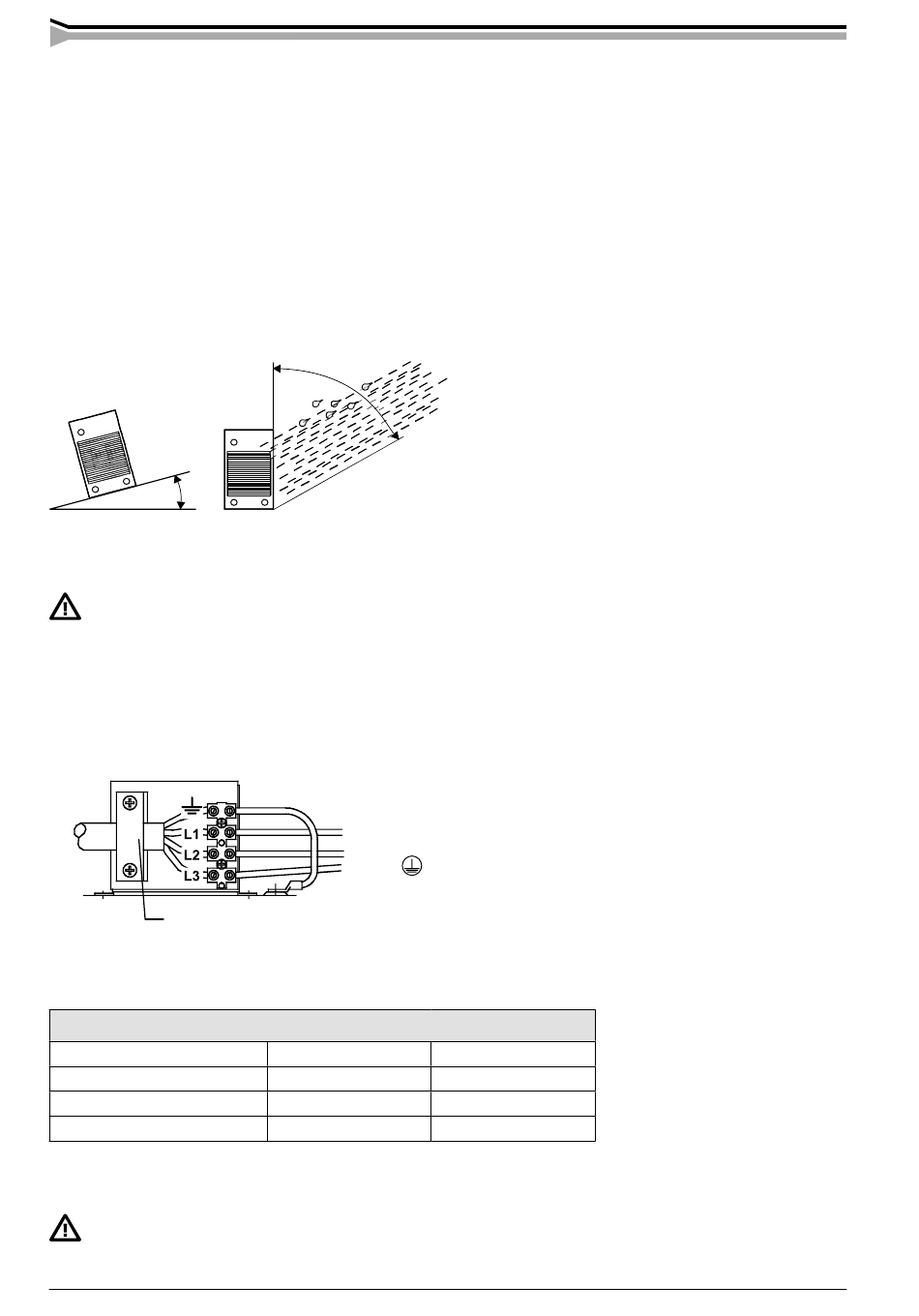

2. INSTALLATION

2.1. MISE EN PLACE DE LA MACHINE

Poser la machine sur une base stable, horizontale, sèche et propre et assurez-vous qu'elle ne sera pas exposée à la poussière
qui pourrait s'introduire par la ventilation (grille située à l'arrière de l'appareil).
Assurez-vous de la libre circulation de l'air de refroidissement.
Le degré de protection IP23C de la machine tolère, au maximum, un jet d'eau provenant sous un angle de 60° sur le capot
extérieur de la machine. Vérifier également que la machine est située loin de la trajectoire de toute pulvérisation de particules
occasionnées par les meuleuses.
max. 15°
2.2. RACCORDEMENT AU RÉSEAU
Le raccordement et le changement du câble d'alimentation ainsi que le montage de la prise
d'alimentation doivent être effectués par un électricien qualifié.
Pour le montage du câble d'alimentation enlever le panneau latéral à gauche de la machine.
La source Kempoweld est livrée avec un câble d'alimentation de 5 mètres, mais sans prise. Le câble d'alimentation (référence
H07RN-F) est conforme à la norme CENELEC HD22. Il doit être changé s'il n'est pas conforme aux réglementations
locales.
Montage du câble d'alimentation
05
Les sections des câbles d'alimentation et la puissance des fusibles de protection pour un facteur de
marche 100 % sont spécifiées dans le tableau ci-dessous:
Kempoweld 3200, 3200W
Tension nominale
Gamme de tension
Fusibles, retardés
Câble d'alimentation
Les câbles du type S comportent un fil de terre de couleur vert-jaune.
La compatibilité électromagnétique de ces équipements convient pour un environnement industriel.
Les équipements de Class A ne sont pas conçus pour un usage domestique ou sur une alimentation
basse tension du réseau public.
6 – KEMPOWELD 3200, 3200W / 0543
eau de pluie
60°
Le câble d'alimentation arrive à l'appareil par le passe-fil situé sur le
panneau arrière et est maintenu par un serre-câble (05).
Les fils de phase du câble sont raccordés aux bornes L1, L2 et L3. Le
fil de terre vert-jaune est raccordé au connecteur marqué du symbole
. Si vous utilisez un câble à 5 conducteurs, vous devez couper le
conducteur neutre au niveau de la gaine de protection du câble.
230 V
400 V
220...240 V
380...415 V
20 A
16 A
4 x 2.5 S mm²
4 x 2.5 S mm²
– Vérifier que la machine est placée à une distance
minimum de 20 cm de tout obstacle, aussi bien
à l'avant qu'à l'arrière, afin d'assurer une bonne
circulation de l'air de refroidissement.
– Protéger la machine contre les fortes pluies et
l'exposition directe au soleil (supérieur à 25°)
© KEMPPI OY
