Fonction
Fonction de service
Fonction de sécurité
Description de la fonction
Le thermostat de régulation demande
–
de la chaleur.
Le programme de commande du
–
coffret démarre si le contact du
pressostat d'air est en position de
repos et si le pressostat gaz annonce
une pression gaz suffisante.
Le moteur du brûleur tourne.
–
Temps de préventilation environ 20s.
–
Pendant le temps de préventilation:
Contrôle de la pression du ventilateur.
–
Contrôle de la chambre de
–
combustion pour détecter des
signaux de flamme.
Après l'écoulement du temps de
préventilation:
Déclenchement de l'allumage.
–
Ouverture de l'électrovanne principale
–
et l'électrovanne de sécurité.
Démarrage du brûleur.
–

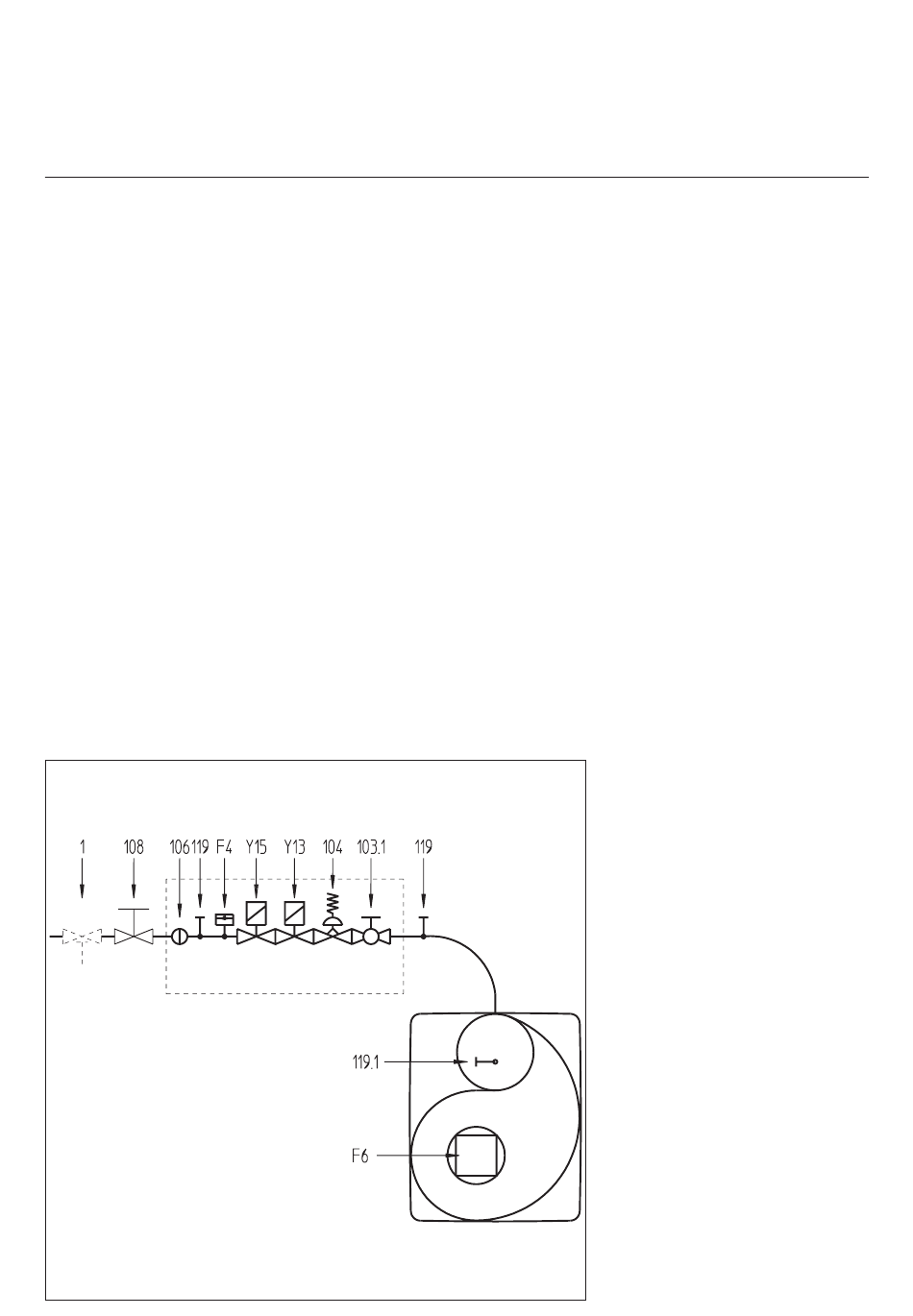

F4 Pressostat gaz
F6 Pressostat d'air
Y13 Electrovanne principale
Y15 Electrovanne de sécurité
1 Vanne d'arrêt de sécurité à
déclenchement thermique (à fournir
par l'utilisateur)
103.1 Diaphragme (seulement avec CG10)
104 Régulateur de la pression de gaz
106 Tamis
108 Vanne manuelle quart de tour
119 Prise de pression de sortie gaz
119.1 Prise de pression d'air
20
Surveillance
La flamme est surveillée par une sonde
d'ionisation. La sonde est montée
isolée sur la tête gaz et pénètre dans la
flamme à travers le déflecteur. La sonde
ne doit pas être en contact électrique
avec des pièces mises à la terre.
En cas de court-circuit entre la sonde
et la masse du brûleur, le brûleur se
met en sécurité.
Lors du fonctionnement du brûleur,
une zone ionisée se forme dans la
flamme de gaz. Cette zone est
traversée par un courant redressé qui
va de la sonde vers l'embout du
brûleur. L'intensité du courant
d'ionisation doit être au moins égale à
8µA.
Rampe compacte
05/2005 - Art. Nr. 13 018 050A
Fonction de sécurité
Si aucune flamme ne se forme lors
–
du démarrage du brûleur
(alimentation en gaz), le brûleur
s'arrête après l'écoulement du
temps de sécurité de 3 secondes
max. et la vanne gaz se ferme.
En cas de défaillance de la flamme
–
en cours de fonctionnement,
l'alimentation en gaz est interrompue
en l'espace d'une seconde et le
coffret se met en sécurité.
En cas de manque d'air pendant la
–
préventilation, le brûleur n'est pas
mis en fonctionnement et il se
produit une mise en sécurité.
En cas de manque d'air en cours de
–
fonctionnement, il se produit
également une mise en sécurité.
En cas de manque de gaz, le brûleur
–
n'est pas mis en fonctionnement.
En cas de manque de gaz en cours
de fonctionnement, la vanne gaz se
ferme et le brûleur s'arrête. Il n'y a
pas de mise en sécurité. Après le
rétablissement de la pression gaz, le
brûleur redémarre automatiquement.
