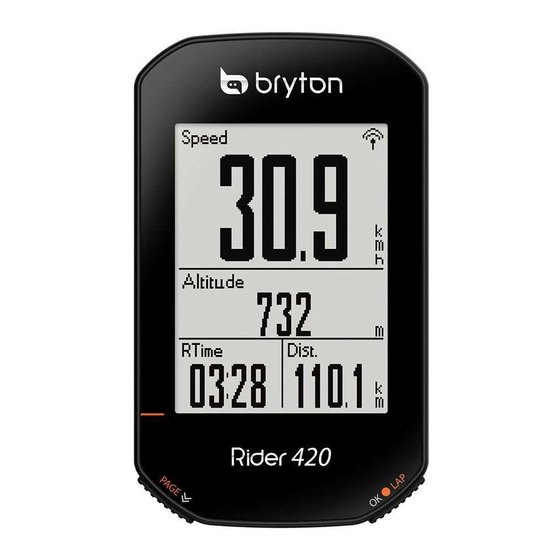

- Page 1 Manuel d’utilisation Rider 420...
-
Page 2: Table Des Matières
Étape 1 : Recharger votre Rappel de démarrage ....27 Rider 420 ......... 6 Affichage de l'utilisation de la Étape 2 : Allumer le Rider 420 ..6 mémoire ........27 Étape 3 : Configuration initiale ..6 Réinitialisation des données ..28 Étape 4 : Acquérir les signaux des... - Page 3 Tutoriel vidéo Pour une démonstration pas à pas de l’appareil et de l’application Bryton Active, veuillez numériser le code QR ci-dessous pour consulter les tutoriels vidéo Bryton. https://www.youtube.com/brytonactive...
-
Page 4: Commencer
Cette section vous aide concernant les préparations de base à effectuer avant de commencer à utiliser votre Rider 420. Le Rider 420 est équipé d'un Altimètre barométrique qui indique l'altitude en temps réel. REMARQUE : Pour ajuster les réglages de l'altitude sur le Rider 420, consultez la page 31. Votre Rider 420 MARCHE/ARRÊT / RÉTROÉCLAIRAGE (... -
Page 5: Accessoires
Accessoires Le Rider 420 est livré avec les accessoires suivants : • Câble USB • Support vélo Éléments optionnels : • Capteur de fréquence cardiaque • Capteur de vitesse intelligent intelligent • Capteur de cadence intelligent • Capteur double vitesse/cadence intelligent •... -
Page 6: Étape 1 : Recharger Votre Rider 420
Étape 1 : Recharger votre Rider 420 Connectez le Rider 420 à un PC pendant au moins 4 heures pour recharger la batterie. Débranchez l'appareil lorsqu'il est entièrement rechargé. • Si le niveau de la batterie est vraiment bas, l'écran apparait vide. Branchez l'appareil pendant plusieurs minutes, il se met automatiquement en marche une fois la batterie correctement chargée. -
Page 7: Étape 4 : Acquérir Les Signaux Des Satellites
Étape 4 : Acquérir les signaux des satellites Une fois le Rider 420 allumé, il recherche automatiquement les signaux des satellites. L'acquisition des signaux peut prendre 30 à 60 secondes. Assurez-vous de bien chercher le signal satellite lors de la première utilisation. -
Page 8: Partager Vos Données
Enregistrez un nouveau compte ou utilisez votre compte pour vous connecter. 2. Connecter un PC Allumez votre Rider 420 et connectez-le à votre ordinateur via le câble USB. 3. Partager vos données a. Cliquez sur "+" dans le coin supérieur droit. -
Page 9: Synchronisation Automatique Des Pistes Vers L'application Bryton Active
Synchronisation automatique des pistes vers l’application Bryton Active Plus besoin de téléverser les pistes manuellement après avoir roulé. L’application Bryton Active synchronise automatiquement votre piste après l’appairage avec votre appareil GPS. a. Scannez le code QR ci-dessous afin de té- b. -
Page 10: Outil Bryton Update
Outil Bryton Update Bryton Update Tool est l’outil qui vous permet de mettre à jour les données GPS, le firmware et de télécharger Bryton Test. 1. Accédez à http://www.brytonsport.com/#/supportResult?tag=BrytonTool et téléchargez l’outil Bryton Update. 2. Suivez les instructions qui s’affichent à l’écran pour installer l’outil Bryton Update. -
Page 11: Afficher Historique
Afficher l’enregistrement des exercices/ entraînements Rider 420 propose un résumé graphique des traces, des données détaillées sur les entraînements, des données sur les tours et une analyse graphique pour vous procurer une meilleure idée de vos performances à l’entraînement. -
Page 12: Flow D'historique
Flow d’historique trajet = Temps de trajet 09/19 21:44 Tour 01 00:49 75.6 75.6 0.25 00:02:25 ride 3.69 81.4 kcal kcal Tours plus 1/20 Enregistrement#/ La flèche apparaît seulement Enregistrements totaux lorsqu'il y a un tour enregistré. Afficher Historique... -
Page 13: Sui Parcours
Sui parcours Le Rider 420 vous propose 5 façons de créer des pistes : 1. Planifier un parcours via l’application Bryton Active 2. Importer des trajets (.GPX) de plateformes tierces. 3. Synchroniser automatiquement des trajets depuis Strava, Komoot et RideWithGPS. 4. Utiliser des trajets précédents de l’Historique. -
Page 14: Ajouter Les Poi ( Points D'intérêts)
A noter: pour visualiser les informations relatives au POI sur votre appareil Bryton, veuillez les ajouter dans les pages de données de celui-ci. ( depuis la catégorie de suivi de trace) Il est alors recommandé d’inclure ces champs de données dans les espaces des grilles du tableau pour que les informations soient plus complètes. -
Page 15: Afficher/Supprimer Une Trace
Afficher/Supprimer une trace Vous pouvez afficher et supprimer vos traces. Afficher traces : Sui parcours 1. Dans le menu principal, appuyez sur pour voir sélectionner Sui parcours > Voir et appuyez sur 2. Appuyez sur pour sélectionner la trace et appuyez pour afficher la trace. -
Page 16: Réglages
Dans Réglages, vous pouvez personnaliser les paramètres des exercices, le système GPS, les réglages généraux, les réglages du capteur, l'altitude, le vélo et le profil utilisateur. Vous pouvez également personnaliser les paramètres les plus utilisés de l’appareil via l’application Bryton Active. Réglages... - Page 17 Dur. Run. Dur. Run. Dist. Affichage 2 cellules Affichage 3 cellules REMARQUE : Si Page de données est réglé sur Auto, le Rider 420 ajuste automatiquement l'affichage de ses champs de données en détectant les capteurs appairés. Vitesse Vitesse Cadence Dur.
-
Page 18: Intel. Tour
Intel. tour Avec la fonction Tour intelligent, vous pouvez utiliser votre appareil pour marquer automatiquement le circuit à un endroit spécifique, ou après avoir parcouru une certaine distance. Circuit par emplacement 1. Dans le menu Réglages, appuyez sur pour Par Empl accéder à... -
Page 19: Définition D'alerte
Définition d'alerte Avec la fonction Alerte, l'appareil affiche un message pour vous avertir si : • votre fréquence cardiaque est supérieure ou inférieure à un nombre spécifique de battements par minute (bpm). • votre vitesse est supérieure ou inférieure à un paramètre de vitesse personnalisé pendant votre itinéraire. -
Page 20: Enregistrement Des Données
Enregistrement des données Avec la fonction d'enregistrement des données, vous pouvez régler votre odomètre et activer le mode 1 seconde pour obtenir des données plus précises. Réglage de l'odomètre 1. Dans le menu Réglages, appuyez sur pour ODO Regl. accéder à Exercices. O D O R e g l . -
Page 21: Système Gps
Système GPS Le Rider 420 prend intégralement en charge les systèmes mondiaux de navigation par satellite (GNSS), dont les systèmes GPS, GLONASS (Russie), BDS (Chine), QZSS (Japon) et Galileo (UE). Vous pouvez sélectionner le mode GPS adapté en fonction de votre emplacement pour améliorer la précision ou répondre à... -
Page 22: Changer Les Réglages Du Système
Changer les réglages du système Vous pouvez personnaliser les réglages système de l'appareil tels que désactivation du rétroéclairage, tonalité des touches, son, temps/unité, langue de l'affichage à l'écran. Rétroéclairage éteint 1. Dans le menu Réglages, appuyez sur puis appuyez lumière sur pour sélectionner Général. - Page 23 1. Dans le menu Réglages, appuyez sur puis pour sélectionner Général. appuyez sur pour accéder à Système. 2. Appuyez sur pour sélectionner Son et appuyez 3. Appuyez sur pour confirmer. 4. Appuyez sur pour sélectionner le réglage souhaité et appuyez sur pour confirmer.
- Page 24 Contraste Vous pouvez ajuster le contraste sur votre appareil. 1. Dans le menu Réglages, appuyez sur puis Contraste pour sélectionner Général. appuyez sur pour accéder à Système. 2. Appuyez sur pour sélectionner Contraste et 3. Appuyez sur appuyez sur pour confirmer. 4.
-
Page 25: Bluetooth
Bluetooth Avant de pairer le Rider 420 avec votre téléphone portable compatible avec Bluetooth, assurez- vous que la fonction Bluetooth de votre téléphone portable et sur le Rider 420 est activée. Activer Bluetooth 1. Dans le menu Réglages, appuyez sur puis Activ. -
Page 26: Configuration Du Défilement Automatique
Configuration du défilement automatique Lorsque la fonction est activée, les données changent automatiquement de pages selon l’intervalle prédéfini. Chgt auto 1. Dans le menu Réglages, appuyez sur puis pour sélectionner Général. appuyez sur Chgt auto 2. Appuyez sur pour sélectionner Défilement auto et appuyez sur pour confirmer. -
Page 27: Rappel De Démarrage
Rappel de démarrage Lorsque le Rider 420 détecte le déplacement de votre vélo, il affiche un rappel pour vous demander si vous souhaitez enregistrer ou non. Vous pouvez définir la fréquence du rappel de démarrage. 1. Dans le menu Réglages, appuyez sur puis Rappel Enre. -
Page 28: Réinitialisation Des Données
Réinitialisation des données Vous pouvez restaurer votre Rider 420 à la configuration d'usine. 1. Dans le menu Réglages, appuyez sur puis général pour sélectionner Général. appuyez sur Réinit. pour sélectionner Réinit. des 2. Appuyez sur paramètres données et appuyez sur pour confirmer. -
Page 29: Capteurs Ant+/Ble
Capteurs ANT+/BLE Le Rider 420 est compatible avec les capteurs ANT+ et BLE. Vous pouvez personnaliser les réglages des capteurs respectifs, comme rescanner le capteur à appairer avec votre appareil ou activer/désactiver la fonction. FréqCard FréqCard Capteurs Réglages > >... - Page 30 Bryton chaque fois que les capteurs sont actifs. REMARQUE : Le Rider 420 propose 2 profils de vélos. Chaque profil dispose de sa propre configuration de capteurs. Activez simplement le vélo que vous choisissez d'utiliser dans le réglage Paramètres du vélo et vous êtes prêt à...
-
Page 31: Altitude
Altitude Vous pouvez changer le réglage de l'altitude de la position actuelle et de quatre autres endroits. Altitude actuelle 1. Dans le menu Réglages, appuyez sur puis Altitude pour sélectionner Altitude. appuyez sur pour accéder à Altitude. 2. Appuyez sur 3. -
Page 32: Personnaliser Le Profil De L'utilisateur
Personnaliser le profil de l’utilisateur Vous pouvez changer vos informations personnelles. 1. Dans le menu Réglages, appuyez sur puis Profil util. pour sélectionner Profil. appuyez sur Sexe pour accéder au Profil util. Un 2. Appuyez sur Homme message "Saisissez un profil correct car cela peut Anniv affecter l'analyse."... -
Page 33: Personnalisation Du Profil Du Vélo
Personnalisation du profil du vélo Vous pouvez personnaliser et afficher le profil de votre/vos vélo(s). Vélo 1 1. Dans le menu Réglages, appuyez sur puis pour sélectionner Profil. appuyez sur Source vit pour sélectionner Profil du vélo 2. Appuyez sur puis appuyez sur pour accéder. - Page 34 Régler odomètre 1. Dans le menu Réglages, appuyez sur puis Vélo 1+2 pour sélectionner Profil. appuyez sur 2. Appuyez sur pour sélectionner Profil du vélo puis appuyez sur pour accéder. 1033km pour sélectionner Vue d'ensemble 3. Appuyez sur Dur. sess. et appuyez sur pour ouvrir le sous-menu.
-
Page 35: Paramètres Avancés De L'application Bryton
Pause intelligente et configurer l' Enregistrement des données. 1. Appairer le Rider 420 avec l’application Bryton Active a. Accédez à Réglages > Général > Bluetooth pour activer le Bluetooth sur le Rider 420. b. Sur votre téléphone, allez dans "Réglages>Bluetooth" et activez le Bluetooth. -
Page 36: Étalonnage De L'altitude
1. Appairer le Rider 420 avec l’application Bryton Active a. Accédez à Réglages > Général > Bluetooth pour activer le Bluetooth sur le Rider 420. b. Sur votre téléphone, allez dans "Paramètres>Bluetooth" et activez le Bluetooth. c. Allez dans l'application Bryton Mobile et appuyez sur "Paramètres>Gestionnaire de périphériques>+". -
Page 37: Notifications
Rider 420. 1. Appairage avec un téléphone IOS a. Accédez à Réglages > Général > Bluetooth pour activer le Bluetooth sur le Rider 420. b. Sur votre téléphone, allez dans "Paramètres>Bluetooth" et activez le Bluetooth. c. Allez dans l'application Bryton Mobile et appuyez sur "Paramètres>Gestionnaire de périphériques>+". -
Page 38: Appendice
Appendice Spécifications Rider 420 Élément Description Affichage Écran LCD à matrice de points transflectifs positif FSTN 2,3" Taille physique 49,9 X 83,9 X 16,9 mm Poids Température -10°C ~ 60°C d'utilisation Température de charge de la 0°C ~ 40°C batterie Batterie Batterie rechargeable au lithium-polymère... -
Page 39: Informations Sur La Pile
Capteur de cadence intelligent Élément Description Taille physique 36,9 x 31,6 x 8,1 mm Poids Étanchéité Exposition accidentelle à l'eau jusqu'à 1 mètre pendant 30 minutes au maximum. Plage de transmission Durée de vie de la pile Jusqu'à 1 an Température d'utilisation -10°C ~ 60°C Fréquence radio/ Protocole de communication sans fil 2,4GHz / Bluetooth 4.0 et... - Page 40 Pour remplacer la pile : 1. Trouvez le couvercle circulaire de la pile au dos des capteurs. 2. Utilisez votre doigt pour appuyer et tourner le couvercle dans le sens inverse des aiguilles d'une montre pour que l'indicateur du couvercle soit orienté vers l'icône Déverrouillé ( ). 3.
-
Page 41: Installation De Rider 420
Installation de Rider 420 Utilisation de l'Support vélo pour monter l'Rider 420 (Optionnel) Appendice... -
Page 42: Installation Du Capteur De Vitesse/ Cadence/Double (Optionnel)
Installation du capteur de vitesse/cadence/ double (optionnel) Capteur de vitesse Capteur de cadence REMARQUE : • Une fois les capteurs actifs, le voyant LED clignote deux fois. Le voyant LED continue à clignoter lorsque vous continuez à pédaler pour l'appairage. Après environ 15 clignotements, il cesse de clignoter. -
Page 43: Installation De La Sangle De Fréquence Cardiaque (Optionnelle)
• Ajustez la position du capteur au milieu de votre buste (le porter juste sous la poitrine). Le logo Bryton sur le capteur doit être dirigé vers le haut. Serrez fermement la ceinture élastique pour qu'elle ne se relâche pas pendant l'exercice. -
Page 44: Taille Et Circonférence De Roue
Taille et circonférence de roue La taille d'une roue est indiqué sur les deux cotés du pneu. Taille de roue L (mm) Taille de roue L (mm) 12x1,75 26x3,00 2170 12x1,95 26x1-1/8 1970 14x1,50 1020 26x1-3/8 2068 14x1,75 1055 26x1-1/2 2100 16x1,50 1185... -
Page 45: Entretien De Base De Votre Rider 420
Entretien de base de votre Rider 420 Prenez soin de votre appareil pour ne pas l'endommager. • Ne laissez pas tomber l'appareil et protégez-le de tout choc important. • Ne pas exposer votre appareil à des températures extrêmes ou de l'humidité excessive. -
Page 46: Champs De Données
Champs de données Champs de Catégorie Description des champs de données données Calorie Le nombre total de calories brûlées. Énergie La puissance en sortie accumulée pour l'activité actuelle Kilojoules exprimée en kilojoules. La hauteur de votre emplacement actuel au-dessus ou en Altitude dessous du niveau de la mer. - Page 47 Champs de Catégorie Description des champs de données données Fréquence Nombre de battements de votre cœur par minute. L'appairage cardiaque d'un capteur FC compatible avec votre appareil est nécessaire. FC moy La fréquence cardiaque moyenne pour l'activité actuelle. FC max Fréquence cardiaque maximale pour l'activité...
- Page 48 Champs de Catégorie Description des champs de données données La plage actuelle de votre pourcentage de puissance Zone MAP aérobie maximale (Zone 1 à Zone 7). La puissance actuelle divisée par votre puissance aérobie MAP % maximale. La puissance actuelle divisée par votre seuil fonctionnel FTP % de puissance.
- Page 49 20 cm separation distance to the user. Hereby, Bryton Inc. declares that the radio equipment type Bryton product is in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address: http://www.brytonsport.com/download/Docs/CeDocs_Rider420.pdf...
