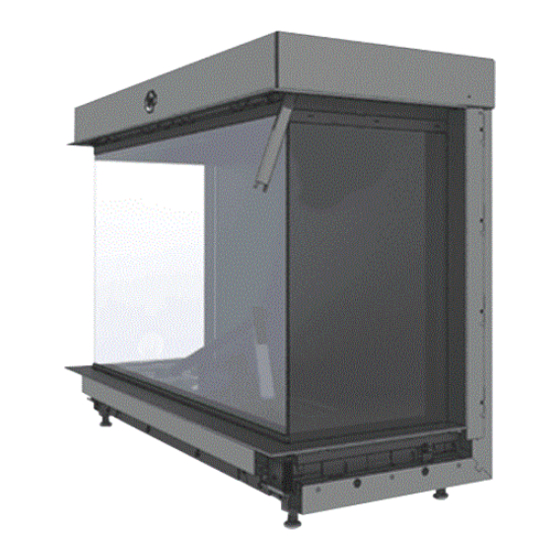

Lugo 70 RCH (Module)
Lugo 80 RCH
G20/G25/G25.3 (Gaz naturel) G31 (Propane)
Manuel d'installation
Conservez soigneusement ce document
FR

Publicité

Table des Matières
loading

Manuels Connexes pour Dru Lugo 70 RCH

Sommaire des Matières pour Dru Lugo 70 RCH

  • Page 1 Lugo 70 RCH (Module) Lugo 80 RCH G20/G25/G25.3 (Gaz naturel) G31 (Propane) Manuel d'installation Conservez soigneusement ce document...

  • Page 2: Table Des Matières

    MA N U E L D ' I N S T A L LA T I O N Table des matières 1. Introduction 2. Déclaration CE 3. SÉCURITÉ 3.1 Généralités 3.2 Prescriptions 3.3 Mesures de précaution / consignes de sécurité lors de l'installation 3.4 Principe du cycle d’allumage 4.

  • Page 3: Introduction

    M A N U E L D'INS TA LLA TION Introduction En tant que fabricant d'appareils de chauffage au gaz, DRU développe et fabrique des produits suivant les plus hautes exigences possibles en matière de sécurité, de qualité et de performances. Cet appareil dispose d'un label CE ;...

  • Page 4: Sécurité

    Cette mesure est en rapport avec l'évolution de la température dans le manteau de cheminée. Ø Utilisez exclusivement les conduits d'évacuation des produits de combustion et d'amenée d'air fournis par DRU. Ø En cas d'installation d'un appareil autonome : placez l’appareil à la distance minimale indiquée à partir de la paroi arrière tel qu’indiqué...

  • Page 5: Principe Du Cycle D'allumage

    Si vous souhaitez transformer cet appareil au profit d'un autre type de gaz, veuillez prendre contact avec le service après-vente de DRU et vous informer quant aux différentes possibilités. La modification doit être effectuée par un installateur de gaz agréé.

  • Page 6: Raccordement Au Gaz

    5.2 Raccordement au gaz Pour la conversion de cet appareil vers un autre type de gaz, contacter le service après-vente de DRU et se renseigner sur les possibilités. Le raccordement au gaz sur le bloc de réglage du gaz se trouve à côté du récepteur (voir l'Annexe 3, fig.

  • Page 7: Mise En Place De L'appareil À Encastrer

    (le cas échéant) Tous les appareils à encastrer DRU ne sont pas fournis avec un volet de commande. Les appareils à encastrer doivent être mis en place avec le volet de commande DRU. Cette installation est !Attention nécessaire pour assurer un fonctionnement correct, sûr et durable. Le volet de commande DRU est disponible séparément.

  • Page 8: Mise En Place Du Volet De Commande

    Dans le volet de commande se trouve un certain nombre de composantes comme la plaque signalétique, le bloc ® de réglage du gaz et le cas échéant, les composantes appartenant au système DRU Powervent Procédez comme suit pour mettre en place le volet de commande; voir l'Annexe 3 fig. 3 pour plus de détails: Ø...
  • Page 9 DRU. • Le système concentrique de DRU est conçu pour une utilisation à l'intérieur et ne peut donc pas être utilisé à l'extérieur, à l'exception des éléments qui sont prévus pour cela, comme le terminal mural et le terminal toiture.
  • Page 10 MA N U E L D ' I N S T A L LA T I O N 5.8.2 Montage du système concentrique Suivant la configuration du système concentrique, l'appareil doit être davantage ajusté avec éventuellement une plaque de restriction et/ou un conduit d'amenée d'air. Voir les Tableaux 4 et 6 pour déterminer le bon réglage et le paragraphe 'Réglage de l’appareil', pour la façon de procéder.
  • Page 11 Le système concentrique de 150/100 peut être raccordé verticalement à un conduit de cheminée existant. En cas de connexion sur un conduit de cheminée existant, les règles suivantes doivent être respectées: • Uniquement autorisé en utilisant le set de raccordement pour cheminée spécialement conçu par DRU. Les prescriptions d’installation sont également fournies. •...

  • Page 12: Instructions Complémentaires

    MA N U E L D ' I N S T A L LA T I O N 5.10 Instructions complémentaires La structure d'encastrement n'est pas réglable ultérieurement. S’il s’agit du modèle indépendant Lugo 70/3, utilisez le manuel accompagnant l’appareil pour le montage du module Lugo 70/3.

  • Page 13: Soupente De Cheminée

    M A N U E L D'INS TA LLA TION Ø Positionnez le conduit de gaz sur l'encoche (1) dans le boîtier de protection, celle-ci est alignée avec le raccord sur le bloc de réglage du gaz ; Ø Raccordez le conduit de gaz tel que décrit dans le chapitre 5.7 ; Ø...

  • Page 14: Réglage De L'appareil

    MA N U E L D ' I N S T A L LA T I O N Ø Saisissez la moulure verticale sur le dessus, basculez-la et enlevez-la ; Ø Desserrez les vis Parker du profilé de vitrage vertical (D) et enlevez ce profilé ; Ø...

  • Page 15: Jeu De Bûches

    M A N U E L D'INS TA LLA TION 5.15.2 Conduit d'amenée d'air (L) Derrière l'appareil, sous la plaque autour du brûleur est placé le conduit d'amenée d'air (L). Ce conduit d'amenée d'air peut être atteint en enlevant la plaque autour du brûleur. À la livraison, le conduit d'amenée d'air est placé. Pour retirer le conduit d'amenée d'air, procédez comme suit (voir l'Annexe 3, fig.

  • Page 16: Commande/Utilisation

    M A NU E L D'INS TA LL AT IO N 6. Commande/utilisation L'appareil est fourni avec une commande à distance noire sans fil pour l'utilisateur (voir l'Annexe 3, fig. 35 (B)). En option, une commande à distance orange est disponible pour l'installateur (voir l'Annexe 3, fig. 35 (O). Le réglage de la hauteur des flammes, l’allumage ainsi que l’arrêt de l’appareil sont effectués à...
  • Page 17 ‘modbus’. Une connexion de ce type peut uniquement être établie à l'aide d'un module de communication (voir Annexe 3, fig. 35 (W)). Celui-ci peut être commandé chez DRU. Ce module de communication traduit le protocole ‘modbus’ du système domotique en un signal sans fil envoyé au récepteur.

  • Page 18: Contrôle Final

    MA N U E L D ' I N S T A L LA T I O N 7. Contrôle final Pour vous assurer que l'appareil fonctionne bien et en toute sécurité, les contrôles suivants doivent être exécutés avant la mise en service. 7.1 Étanchéité...

  • Page 19: Aspect Des Flammes

    M A N U E L D'INS TA LLA TION Ø Nettoyez la vitre avant la première mise en service, comme décrit dans le manuel d’utilisation. Ø Montez ensuite la vitre comme décrit au paragraphe 5.10. Ø Répétez la procédure d’allumage à plusieurs reprises et exécutez les contrôles tels que décrits dans le chapitre 7.3.2.

  • Page 20: Pièces Détachées

    MA N U E L D ' I N S T A L LA T I O N !Attention • Évitez d'endommager la (les) vitre(s). • Évitez/enlevez les empreintes digitales sur la (les) vitre(s) parce qu'elles brûlent. • Nettoyez la ou les vitres comme décrit dans le manuel d'utilisation. •...

  • Page 21: Annexe 1 Pannes

    M A N U E L D'INS TA LLA TION Annexe 1 Pannes Messages d'erreur Code d'erreur Problème Cause éventuelle Solution Perte de communication Pas de contact au niveau du Veillez à ce que les entre le récepteur et le câble de communication connecteurs du câble de coffret de sécurité...
  • Page 22 M A N U E L D ' I N S T A LLA T I ON Messages d'erreur Code d'erreur Problème Cause éventuelle Solution PowerVent? Contrôlez le (Continuation) réglage de la pression Broche d'ionisation est mal Placez-la correctement placée Broche d'ionisation bloquée Retirez éventuellement de la (mesurez courant d'ioni-...

  • Page 23: Annexe 2 Tableaux

    M A N U E L D'INS TA LLA TION Annexe 2: tableaux Tableau 1: Pièces détachées également fournies Pièce détachée Nombre Lugo 70/80 (Lugo 70/3 module) Manuel d'installation (1x) Manuel de l'utilisateur (1x) Jeu de bûches (1x) Filament de rougeoiement décoratif (1x) Plaque de restriction (1x)
  • Page 24 2ELL Raccordement d’appareil concentrique 150/100 Systèmes concentriques applicables DRU LAS ES-E 200/150/100, DRU LAS ES-I 150/100, DRU LAS AG-I 150/100, DRU PV-I 100/60 Modèle de protection des flammes Ergot d'allumage/Électrode d'ionisation séparés Protection atmosphère Volet d'équilibrage de la pression Ouverture de ventilation du manteau de cheminée 200 cm²...
  • Page 25 M A N U E L D'INS TA LLA TION Tableau 3: Prépression en cas d'utilisation du G31 Pays mbars NL / DK / FI / NO / SE / HU / BA / GR FR / BE / IT / PT / ES / GB / IE Admissibilité...
  • Page 26 M A N U E L D ' I N S T A LLA T I ON Tableau 5: Déterminer l'admissibilité du système concentrique avec terminal toiture G20/G25/ Nombre total de mètres Nombre total de mètres de longueur de tuyau vertical et/ou incliné G25.3/G31 de longueur de tuyau horizontal...
  • Page 27 M A N U E L D'INS TA LLA TION Annexe 3 Figures 38C-1918/0 Lugo 70/3 38C-1919/0 Lugo 80/3...
  • Page 28 MA N U E L D ' I N S T A L LA T I O N 38C-1920/0 Lugo 70/2 38C-1921/0 Lugo 80/2...
  • Page 29 M A N U E L D'INS TA LLA TION Lugo 70/3 Lugo 80/3 Lugo 70/2 Lugo 80/2...
  • Page 30 M A N U E L D ' I N S T A LLA T I ON A: 760 B: 865 A: 695 B: 800 A: 770 B: 875 Lugo 70 Lugo 80...
  • Page 31 M A N U E L D'INS TA LLA TION 70 -100...
  • Page 32 M A N U E L D ' I N S T A LLA T I ON 38C-1868 d /0...
  • Page 33 M A N U E L D'INS TA LLA TION 1x90° 1x90° 38c-744zg 38c-744zh >0 - 3m...
  • Page 34 M A N U E L D ' I N S T A LLA T I ON...
  • Page 35 M A N U E L D'INS TA LLA TION 38C-1958 38P-0421 38P-0422...
  • Page 36 M A N U E L D ' I N S T A LLA T I ON 38p-0022 38p-0023 38P-0028 /1 38P-0423/1 Lugo 70 Lugo 70 Lugo 70 Lugo 80 Lugo 70 Lugo 80 Lugo 80 Lugo 80 Lugo 80...
  • Page 37 M A N U E L D'INS TA LLA TIO N 38P-0424 38P-0425 38P-0426...
  • Page 38 M A N U E L D ' I N S T A LLA T I ON 38P-0427 Lugo 70 38P-0428...
  • Page 39 M A N U E L D'INS TA LLA TIO N 38P-0429 Lugo 80 38P-0430/1...
  • Page 40 M A N U E L D ' I N S T A LLA T I ON 0 – 3 V Modbus WiFi 38C-1871 /0 Router PowerVent ® max. 80W 230VAC max. 0,5A / 250VAC / 30VDC 0 - 3V 38P-0790 /0...
  • Page 41 M A N U E L D'INS TA LLA TIO N     І     І     І     І     І     І...
  • Page 42 M A N U E L D ' I N S T A LLA T I ON Min. 0 mm Min. 0 mm 38C-2311/0 38C-2321/0 Min. 12,5 mm Min. 12,5 mm Min. 60 mm Min. 60 mm Min. 100 mm Min.
  • Page 43 M A N U E L D'INS TA LLA TIO N...
