Dru Maestro 75 Tunnel RCH Manuel D'installation

Masquer les pouces Voir aussi pour Maestro 75 Tunnel RCH:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Manuel d'installation
Maestro 75 Tunnel RCH
Maestro 75 Tall Tunnel RCH
G20/G25/G25.3 (Gaz naturel), G30 (Butane, G31 (Propane)
Français
Conservez soigneusement ce document
Scannez ce code QR
pour DRU Video Assist
DRU-938618-FR--1022-7
959.113.04.FR

Publicité

Table des Matières
loading

Manuels Connexes pour Dru Maestro 75 Tunnel RCH

Sommaire des Matières pour Dru Maestro 75 Tunnel RCH

  • Page 1 Manuel d’installation Maestro 75 Tunnel RCH Maestro 75 Tall Tunnel RCH G20/G25/G25.3 (Gaz naturel), G30 (Butane, G31 (Propane) Français Conservez soigneusement ce document Scannez ce code QR pour DRU Video Assist DRU-938618-FR--1022-7 959.113.04.FR...

  • Page 2: Table Des Matières

    7.5 Mise en place du volet de commande 8 Appareil 8.1 Vitre 8.1.1 Ouverture de la vitre 8.1.2 Retrait de la vitre (Maestro 75 Tunnel RCH) 8.1.3 Retrait de la vitre (Maestro 75 Tall Tunnel RCH) 8.1.4 Mise en place de la vitre 8.2 Réglage de l’appareil 8.2.1 Plaque de restriction...
  • Page 3 Manu el d ’i nst allation 9.4.1 Télécommande 9.4.2 Application DRU Fire - Utilisateur 9.4.3 Application DRU Fire – Service 9.5 Système domotique câblé 10. Contrôle final 10.1 Étanchéité au gaz 10.2 Pression de gaz / prépression 10.3 Allumage du brûleur principal 10.3.1 Premier allumage après installation ou travaux...

  • Page 4: Plan Par Étapes De L'installation

    Manu el d ’i nst allation 1. Plan par étapes de l’installation Lisez l’intégralité du manuel d’installation avant d’entamer l’installation de l’appareil. Dans la liste de contrôle ci-dessous, vous trouverez une description des principaux points d’attention de l’installation. Exécutez ces étapes et cochez-les lorsqu’elles ont été exécutées correctement. Après avoir coché toutes les étapes, l’appareil est prêt à...

  • Page 5: Introduction

    Manu el d ’i nst allation 2. Introduction En tant que fabricant de foyers au gaz et électriques, DRU développe et fabrique des produits suivant les plus hautes exigences possibles en matière de sécurité, de qualité et de performances. Les informations contenues dans ce manuel d'installation permettent d'installer l'appareil de manière à...

  • Page 6: Données Techniques

    à distance *Cet appareil est conforme pour G25.3 avec la composition selon NTA 8837. **Rendement du système. ***(obtenu) grâce à la domotique. ****Vis de réglage. *****Les catégories C12 et C32 sont uniquement associées à DRU PV-1 100/60 (PowerVent®).

  • Page 7: Sécurité

    - Ne couvrez pas l'appareil et/ou ne l’enveloppez pas dans une couverture isolante ou tout autre matériau. - Abstenez-vous d'utiliser l’appareil si une vitre est cassée et/ou fissurée, jusqu'à ce que celle-ci soit remplacée. - Utilisez exclusivement les conduits d'évacuation des produits de combustion et d'amenée d'air fournis par DRU (système concentrique).

  • Page 8: Préparatifs

    6.2.1 Modification du type de gaz Pour la conversion de cet appareil vers un autre type de gaz, contactez le service après-vente de DRU et renseignez-vous sur les possibilités. La modification doit être effectuée par un installateur de gaz agréé.

  • Page 9: Tuyau De Gaz Pour Prise De Gaz

    Si la loi le permet, un tuyau de gaz en différentes longueurs pour une prise de gaz (conforme à la norme EN14800) peut être commandé en accompagnement de l’appareil (Consultez à cet effet le service après-vente de DRU). Le tuyau de gaz est monté...

  • Page 10: Composants De L'unité De Réglage De L'appareil

    Manu el d ’i nst allation 6.5 Composants de l’unité de réglage de l’appareil L’unité de réglage de l'appareil se compose des éléments suivants (voir fig. 6-2) : 38C-2555/2 A : Distributeur ; raccordement des brûleurs B : Valve principale ; régule l'arrivée de gaz vers le brûleur principal et la valve de deuxième brûleur. C : Valve deuxième brûleur ;...

  • Page 11: Installation

    Manu el d ’i nst allation 7 Installation 7.1 Mise en place de l'appareil Les différentes manières de placer l’appareil sont décrites dans des paragraphes séparés. La description générale ci-dessous pour le placement de l’appareil, s’applique à tous ces paragraphes : Placez l’appareil là...
  • Page 12 Manu el d ’i nst allation 38C-2549/1 Maestro 75 Tunnel RCH...
  • Page 13 Manu el d ’i nst allation 38C-2726/0 Maestro 75 Tall Tunnel RCH...

  • Page 14: Possibilités Supplémentaires D'encastrement De La Structure D'encastrement

    Manu el d ’i nst allation 7.2 Possibilités supplémentaires d’encastrement de la structure d’encastrement La structure d'encastrement de cet appareil peut être adaptée du "modèle 4S" au "modèle 3S" (voir fig. 7-3). Le modèle 3S permet de raccorder le bas de la vitre au sol ou à un plateau. En cas d’utilisation de la structure d’encastrement 3S, le plateau ou le sol se trouvant devant et à...

  • Page 15: Système Concentrique

    (C11) qu'un terminal toiture (C31). Vous pouvez éventuellement utiliser un conduit de cheminée existant (C91, voir paragraphe 7.3.5). Dans de nombreux cas en outre, il est possible d’évacuer les gaz de combustion avec un diamètre inférieur (DRU PV-I 100/60), en combinaison avec le système PowerVent® (C12, C32).
  • Page 16 Raccordez les morceaux de tuyau concentriques et si nécessaire, le ou les coudes également. À chaque jonction, placez un collier de serrage avec joint d’étanchéité en silicone (ne s’applique pas pour le modèle DRU LAS ES-E 200/150/100, où le joint d’étanchéité se trouve dans le tuyau).

  • Page 17: Terminal Toiture (C31)

    My Flue Assist est une application Web DRU qui vérifie si un système concentrique prévu est autorisé et fournit des conseils sur la façon de régler l'appareil. Accédez au site Web du service DRU pour My Flue Assist. Les informations du manuel d'installation sont toujours en tête.
  • Page 18 4 coudes 5 coudes La situation n’est pas admissible. L’association avec le système DRU PowerVent® (DRU PV-I 100/60) permet de nombreuses autres possibilités (voir le manuel d’installation du système PowerVent®). Tableau 7-4 : Conditions pour le réglage de l’appareil en cas d’application d’un terminal toiture G20/G25/G25.3/G30/G31...
  • Page 19 Manu el d ’i nst allation...

  • Page 20: Terminal Mural (C11)

    Manu el d ’i nst allation 7.3.3 Terminal mural (C11) Si vous utilisez un terminal mural (C11), les conditions suivantes s’appliquent : Le montage du système choisi doit être admissible. Vérifiez si la longueur verticale de tuyau est bien comprise entre la limite minimale et la limite maximale (voir Tableau 7-5).
  • Page 21 Manu el d ’i nst allation Tableau 7-5b Tableau 7-5c 1x90° 0 - 3m 1x90° 38C-744W 38C-744ZT Réglage Maestro 75 Tunnel Appliquer Réglage Maestro 75 Tunnel Appliquer Conduit d’amenée d’air Conduit d’amenée d’air Plaque de restriction Plaque de restriction - Utilisez uniquement un système concentrique de - Utilisez uniquement un système concentrique de 200/130 mm, terminal mural de 200/130 mm inclus.
  • Page 22 Manu el d ’i nst allation Tableau 7-5e Tableau 7-5f 0 - 8m 0 - 0.5m 1x90° 1x90° 38C-744ZF 38C-744ZZG Réglage Maestro 75 Tall Tunnel Appliquer Réglage Maestro 75 Tall Tunnel Appliquer Conduit d’amenée d’air Conduit d’amenée d’air Plaque de restriction Plaque de restriction - Raccordez directement le système de conduits - Utilisez uniquement un système concentrique de...

  • Page 23: Raccordement Sur Un Conduit De Cheminée Existant (C91)

    100 mm de diamètre, pour l'évacuation des gaz de combustion. L'espace tout autour servira d'amenée d'air. Utilisez à cet effet l’écarteur DRU. Placez cet écarteur tous les trois mètres. Pour un raccordement d'appareil de ø200/130, celui-ci doit être réduit à un diamètre de ø150/100. Observez les situations dans le tableau 7-5 pour la longueur verticale minimale du rétrécissement.
  • Page 24 Installez les ouvertures de ventilation (sortante) de préférence de part et d’autre du manteau de cheminée. Utilisez à cet effet des éléments de ventilation DRU. Avant de refermer complètement le manteau de la cheminée, contrôlez les points suivants : - Le système d’évacuation/concentrique est-il placé...
  • Page 25 Manu el d ’i nst allation ≥1080 ** ≥15 ≤100 ≥420 V-Out ≥ 200cm 1341*** 2 mm ≥ 110 2 mm ≥ 410* V-In ≥80cm (Eco Glow 2X ≥80cm 38C-2746 7-13 * En tenant compte du volet de commande placé comme indiqué. ** Si l’appareil est placé...

  • Page 26: Mise En Place Du Volet De Commande

    7.5 Mise en place du volet de commande L’unité de réglage de l’appareil, la plaque signalétique et, le cas échéant, les composants du système DRU PowerVent® sont placés dans le volet de commande. Le volet de commande rend accessibles les possibilités de mesure et de réglage, et il assure un fonctionnement sûr et optimal des composants.
  • Page 27 Manu el d ’i nst allation 38C-2511/2 7-15...

  • Page 28: Appareil

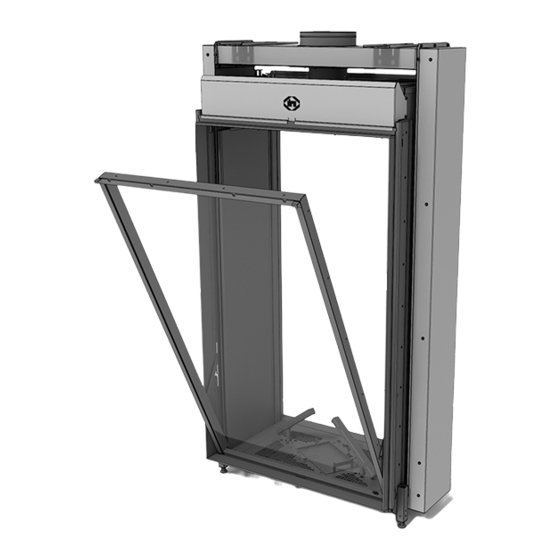

    La vitre se trouve maintenant en ‘position de rangement’. (Voir fig. 8-1 ). 8.1.2 Retrait de la vitre (Maestro 75 Tunnel RCH) Ôtez la vitre, en la soulevant hors de la 'position de rangement'.
  • Page 29 Manu el d ’i nst allation Maesto 75 Tall 180° 38C-2712...

  • Page 30: Mise En Place De La Vitre

    Manu el d ’i nst allation 38C-2711 8.1.4 Mise en place de la vitre La mise en place de la vitre s'effectue dans l'ordre inverse du retrait tel que décrit plus haut (voir fig. 8-1, 8-2, 8-3): Évitez/ôtez les traces de doigts sur la vitre, car elles vont se marquer davantage avec le feu. Graissez les éléments rotatifs et les surfaces de glissement avec un lubrifiant résistant à...

  • Page 31: Réglage De L'appareil

    Manu el d ’i nst allation 8.2 Réglage de l’appareil L'appareil doit être réglé de manière à ce qu'il fonctionne bien en combinaison avec le système concentrique. Pour ce faire, une plaque de restriction est éventuellement décalée ou supprimée et un conduit d’amenée d’air est placé. Les conditions pour l’application avec un terminal mural et un terminal toiture figurent à...

  • Page 32: Conduit D'amenée D'air

    Manu el d ’i nst allation 8.2.2 Conduit d’amenée d’air La combinaison de conduits d’amenée d’air se compose d’un conduit d’amenée d’air (L1) ; celui-ci se trouve à gauche et à droite sous la plaque autour du brûleur. Le deuxième conduit d’amenée d’air (L2) est fourni séparément. Pour placer le conduit d'amenée d'air (L2), procédez comme suit (voir fig.

  • Page 33: Mise En Place Du Jeu De Bûches

    Manu el d ’i nst allation 8.3 Mise en place du jeu de bûches L'appareil est livré avec un jeu de bûches. Dans les figures, la couleur n'est pas toujours correctement reproduite. Prenez en compte les instructions ci-dessous pour éviter des situations dangereuses: - Utilisez uniquement le jeu de bûches fourni.
  • Page 34 Manu el d ’i nst allation 38P-0759-0 38p-0022 38P-0608 8-10 8-11 38P-0609 38P-0028 /1 8-12 8-13...
  • Page 35 Manu el d ’i nst allation 38P-0909 8-14 Identifiez les bûches A à K (voir fig. 8-9). - Pour l'identification, utilisez les traces de feu sur les bûches. - Sur la vue d'ensemble, la vitre latérale se trouve du côté droit. Placez la bûche A en travers du brûleur horizontal dans les butées de positionnement (voir fig.
  • Page 36 Manu el d ’i nst allation 38P-0862 8-15...
  • Page 37 Manu el d ’i nst allation 38P-0859 8-16 38P-0860 8-17...
  • Page 38 Manu el d ’i nst allation Eco Glow 38P-0763 8-18 Eco Glow 38P-0855 8-19...
  • Page 39 Manu el d ’i nst allation 38P-0857 8-20...
  • Page 40 Manu el d ’i nst allation Eco Glow 38P-0854 8-21 Eco Glow 38P-0856 8-22...
  • Page 41 Manu el d ’i nst allation 38P-0858 8-23 38P-0861 8-24...
  • Page 42 Manu el d ’i nst allation...

  • Page 43: Commande/Utilisation

    L'appareil peut être commandé par l’intermédiaire d’un système domotique ; voir paragraphe 9.6. Pour l’installateur, il existe un menu de service dans l’application DRU Fire (disponible pour iOS et Android) dans lequel les données de l’appareil peuvent être lues (voir paragraphe 9.5.3).

  • Page 44: Allumage De L'appareil

    Le deuxième brûleur peut être activé et désactivé manuellement à l'aide de la télécommande et/ou de l’application DRU Fire. Après une activation manuelle du deuxième brûleur, le brûleur principal s’active d’abord à pleine puissance afin de garantir un bon allumage.

  • Page 45: Raccordement Du Contact De Commutation (Eco Glow)

    (le cas échéant) Avec le connecteur (C), il est possible par exemple d’allumer les lampes des éléments lumineux DRU ou un système de ventilation (voir fig 9-2 (C)). Ceci peut s’effectuer au moyen de la télécommande accompagnant l’appareil, ou de l’application DRU Fire.

  • Page 46: Système Domotique Câblé

    Le fil jaune correspond au pôle +, le fil noir, au pôle –. Raccordez toujours « - sur - » et « + sur + ». Activez la domotique dans le menu de service de l'application DRU Fire avant de l'utiliser en modifiant les paramètres de la fonction '42003 Activer la domotique' de 0 à...
  • Page 47 Manu el d ’i nst allation...

  • Page 48: Contrôle Final

    1. Retirez la (les) vitre(s) de l’appareil (voir chapitre 8). 2. Allumez l’appareil au moyen de la télécommande ou de l’application DRU Fire. Reportez-vous au paragraphe 9.1 pour une description étape par étape du processus d’allumage. (Passez à l’étape 11 si le brûleur reste allumé).

  • Page 49: Allumage Du (Des) Brûleur(S)

    Manu el d ’i nst allation Si le brûleur principal RESTE allumé : 11. Nettoyez la vitre après la première mise en service, comme décrit dans le manuel d’utilisation. Montez ensuite la vitre comme décrit au chapitre 8. 12. Répétez la procédure d’allumage à plusieurs reprises et exécutez les contrôles tel que décrit au paragraphe 10.3.2. 13.

  • Page 50: Livraison

    6 semaines avant la mise en service. - Le nettoyage de la ou des vitres. - Dans le cas d’une livraison d’un appareil équipé d’un système DRU CM, le manuel d’installation de l'appareil contient des informations supplémentaires.

  • Page 51: Entretien

    Un contrôle final doit toujours être effectué. Effectuez le contrôle tel que décrit au chapitre 10. 12.1 Pièces détachées Les pièces qui doivent être remplacées sont disponibles par le biais du site internet du service après-vente de DRU, auprès du revendeur ou auprès de l’importateur.

  • Page 52: Appendix 1: Dysfonctionnements

    Manu el d ’i nst allation Appendix 1: Dysfonctionnements Dysfonctionnements Code d'erreur Problème Cause éventuelle Solution F01 E00 Perte de communication entre Pas de contact au niveau du Raccordez correctement le câble le récepteur (DFGT) et le contrôleur (ESYS) câble de communication de communication Câble de communication défectueux Remplacez le câble de communication...
  • Page 53 Manu el d ’i nst allation Dysfonctionnements Code d'erreur Problème Cause éventuelle Solution F13 F14 Perte de flammes (pas d’ionisation) Court-circuit sur la broche d’ionisation Enlevez les copeaux, la vermiculite ou le E01 E27 Uniquement brûleur principal (F13) / matériau de rougeoiement de la broche Brûleur principal + 2e brûleur (F14) d’ionisation Courant d’ionisation critique...
  • Page 54 Manu el d ’i nst allation...
  • Page 55 Manu el d ’i nst allation...
  • Page 56 Manu el d ’i nst allation DRU Verwarming B.V. The Netherlands Postbus 1021, NL-6920 BA Duiven Ratio 8, NL-6921 RW Duiven...
