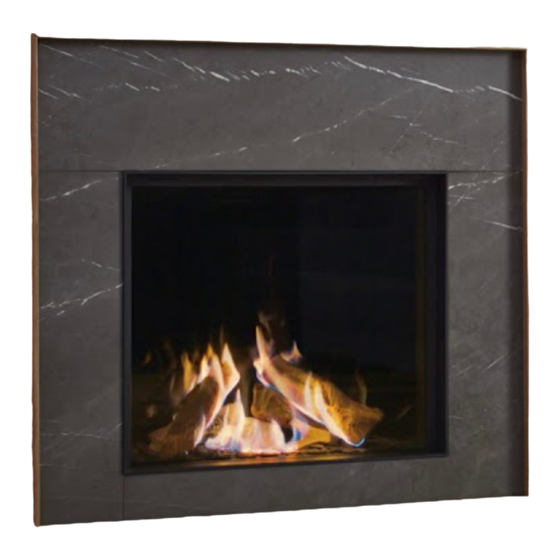

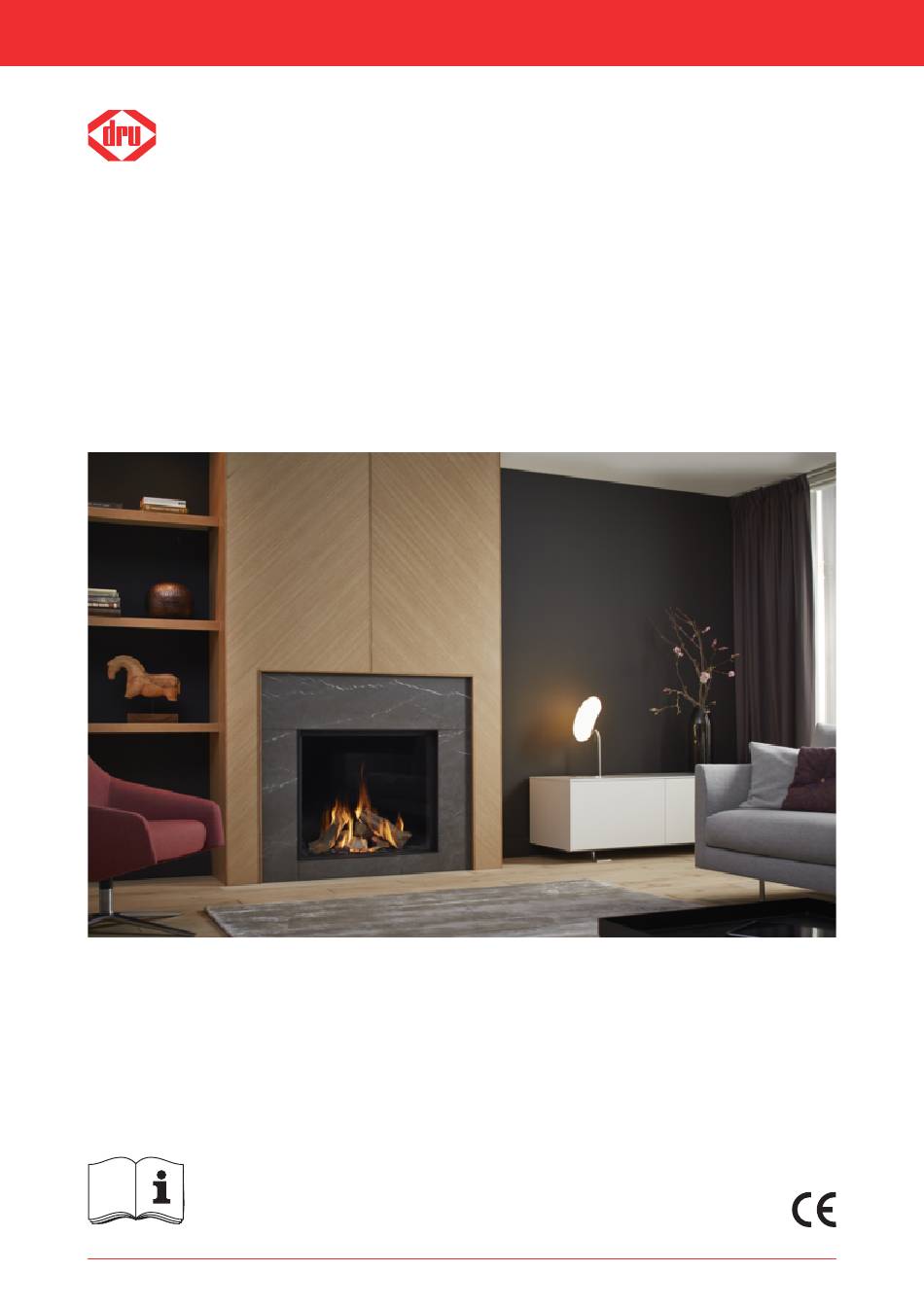

- Page 1 Manuel d’installation Maestro 75 RCH Maestro 75 Tall RCH G20/G25/G25.3 (Gaz naturel), G30 (Butane, G31 (Propane) Français Conservez soigneusement ce document DRU-941020-FR--1020-2 959.080.06.FR...
-
Page 2: Table Des Matières
7.5 Mise en place du volet de commande 8 Appareil 8.1 Vitre 8.1.1 Ouverture de la vitre 8.1.2 Retrait de la vitre (Maestro 75 RCH) 8.1.3 Retrait de la vitre (Maestro 75 Tall RCH) 8.1.4 Mise en place de la vitre 8.2 Réglage de l’appareil 8.2.1 Plaque de restriction... - Page 3 Manu el d ’i nst allation 9.4.1 Commande à distance noire pour l'utilisateur 9.4.2 Commande à distance orange pour l'installateur 9.5 Commande alternative 9.5.1 Câblé 9.5.2 Sans fil 9.5.2.1 Raccordement via un protocole « modbus » 9.5.2.2 Commande via une application 10.
-
Page 4: Plan Par Étapes De L'installation
Manu el d ’i nst allation 1. Plan par étapes de l’installation Ci-dessous, vous trouverez une description des principales étapes de l’installation. Exécutez ces étapes et rayez-les lorsqu’elles ont été exécutées correctement. Veuillez lire complètement ce manuel d'installation, avant d'installer l'appareil. Vérifiez si le bon type d’appareil a été... -
Page 5: Introduction
La présente déclaration n'est cependant plus valable si des modifications sont apportées à l'appareil sans l'accord préalable écrit de DRU ; en outre, les instructions figurant dans les manuels doivent être suivies à tout moment. Une copie du certificat de contrôle de qualité CE est à télécharger sur le site www.druservice.com. -
Page 6: Données Techniques
à distance *Cet appareil est conforme pour G25.3 avec la composition selon NTA 8837. **Rendement du système. ***À utiliser au moyen de la domotique. ****Vis de réglage. *****Les catégories C12 et C32 sont uniquement associées à DRU PV-1 100/60 (PowerVent®). -
Page 7: Sécurité
- Placez des raccordements électriques résistant à la chaleur à l'écart de l'appareil et aussi bas que possible dans le manteau de cheminée. Cette mesure est en rapport avec l'évolution de la température dans le manteau de cheminée. Utilisez exclusivement les conduits d'évacuation des produits de combustion et d'amenée d'air fournis par DRU (système concentrique). -
Page 8: Préparatifs
6.2.1 Modification du type de gaz Pour la conversion de cet appareil vers un autre type de gaz, contactez le service après-vente de DRU et renseignez-vous sur les possibilités. La modification doit être effectuée par un installateur de gaz agréé. -
Page 9: Tuyau De Gaz Pour Prise De Gaz
Manu el d ’i nst allation 6.3.1 Tuyau de gaz pour prise de gaz Dans de nombreux cas, un tuyau de gaz conforme à la norme EN14800 pour une prise de gaz doit être commandé avec l’appareil. Le tuyau de gaz est monté sur l’appareil, son étanchéité est testée et disponible en différentes versions. Tenez compte des points suivants, lors de l’installation de la prise de gaz et de l’appareil (voir fig. -
Page 10: Composants De Régulation De L'appareil
Manu el d ’i nst allation 6.5 Composants de régulation de l'appareil Ce paragraphe mentionne les composants qui permettent de réguler l'appareil (voir fig. 6-2). G(in) Légende: A = Bloc de réglage du gaz ; régule le gaz vers les brûleurs B = Récepteur ;... -
Page 11: Installation
Manu el d ’i nst allation 7 Installation 7.1 Mise en place de l'appareil Les différentes manières de placer l'appareil sont décrites dans des sous-paragraphes séparés. La description générale ci-dessous pour le placement de l'appareil, s'applique à tous ces sous-paragraphes: Placez l’appareil là... - Page 12 Manu el d ’i nst allation 38C-2161/1 Maestro 75 RCH...
- Page 13 Manu el d ’i nst allation 38C-2716/0 Maestro 75 Tall RCH...
-
Page 14: Possibilités Supplémentaires D'encastrement De La Structure D'encastrement
Manu el d ’i nst allation 38C-2698 7.2 Possibilités supplémentaires d’encastrement de la structure d’encastrement La structure d'encastrement de cet appareil peut être adaptée du "modèle 4S" au "modèle 3S" (voir fig. 7-3). Le modèle 3S permet de raccorder le bas de la vitre au sol ou à un plateau. En cas d’utilisation de la structure d’encastrement 3S, le plateau ou le sol se trouvant devant et à... -
Page 15: Système Concentrique
(C11) qu'un terminal toiture (C31). Vous pouvez éventuellement utiliser un conduit de cheminée existant (C91, voir paragraphe 7.3.5). Dans de nombreux cas en outre, il est possible d’évacuer les gaz de combustion avec un diamètre inférieur (DRU PV-I 100/60), en combinaison avec le système PowerVent© (C12, C32). - Page 16 Raccordez les morceaux de tuyau concentriques et si nécessaire, le ou les coudes également. À chaque jonction, placez un collier de serrage avec joint d’étanchéité en silicone (ne s’applique pas pour le modèle DRU LAS ES-E 200/150/100, où le joint d’étanchéité se trouve dans le tuyau).
-
Page 17: Terminal Toiture (C31)
Manu el d ’i nst allation 7.3.2 Terminal toiture (C31) Le terminal toiture peut aboutir aussi bien sur un toit incliné que sur un toit plat. Il peut être livré avec une plaque adhésive pour un toit plat, ou avec une tuile universelle réglable pour un toit incliné. Si vous utilisez un terminal toiture (C31), les conditions suivantes s’appliquent : Le montage du système choisi doit être admissible. - Page 18 4 coudes 5 coudes La situation n’est pas admissible. L’association avec le système DRU PowerVent (DRU PV-I 100/60) permet de nombreuses autres possibilités (voir le manuel d’installation du système PowerVent). Tableau 7-4: Conditions pour le réglage de l’appareil en cas d’application d’un terminal toiture G20/G25/G25.3/G30/G31...
- Page 19 Manu el d ’i nst allation...
-
Page 20: Terminal Mural (C11)
Manu el d ’i nst allation 7.3.3 Terminal mural (C11) Si vous utilisez un terminal mural (C11), les conditions suivantes s’appliquent : Le montage du système choisi doit être admissible. Vérifiez si la longueur verticale de tuyau est bien comprise entre la limite minimale et la limite maximale (voir Tableau 7-5). - Page 21 Manu el d ’i nst allation Tableau 7-5c Tableau 7-5d 0 - 8m 0 - 1m 1x90° 1x90° 38C-744ZM 38C-744ZR Réglage - Maestro 75 Appliquer Réglage - Maestro 75 Appliquer Conduit d’amenée d’air Conduit d’amenée d’air Plaque de restriction Plaque de restriction - Utilisez uniquement un système concentrique de - Utilisez un système concentrique avec une longueur 200/130 mm, terminal mural de 200/130 mm inclus.
- Page 22 Ins tal lati ehandleiding Tableau 7-5F Tableau 7-5G 0 - 8m 0 - 1m 1x90° 1x90° 38C-744ZF 38C-744ZZH Réglage - Maestro 75 Tall Appliquer Réglage - Maestro 75 Tall Appliquer Conduit d’amenée d’air Conduit d’amenée d’air Plaque de restriction Plaque de restriction - Raccordez directement le système de conduits - Utilisez uniquement un système concentrique de concentriques en réduisant à...
-
Page 23: Raccordement Sur Un Conduit De Cheminée Existant (C91)
100 mm de diamètre, pour l'évacuation des gaz de combustion. L'espace tout autour servira d'amenée d'air. Utilisez à cet effet l’écarteur DRU. Placez cet écarteur tous les trois mètres. Pour un raccordement d'appareil de ø 200/130 mm, un système concentrique de 0,8 mètre doit d'abord être raccordé... - Page 24 Installez les ouvertures de ventilation (sortante) de préférence de part et d’autre du manteau de cheminée. Utilisez à cet effet des éléments de ventilation DRU. Avant de refermer complètement le manteau de la cheminée, contrôlez les points suivants : - Le système d’évacuation/concentrique est-il placé...
- Page 25 Manu el d ’i nst allation ≥1080 (*1) ≥15 ≤100 ≥ 402 V-Out ≥ 200cm² ≥ 420 1341** 2 mm ≥110 2 mm ≥410* ≥150 V-In ≥ 80cm² (LED: 2X ≥ 80cm²) 38C-2696 ≥150 7-13 * En tenant compte du volet de commande placé comme indiqué. ** Maestro 75 Tall Tunnel RCH Dans le cas d’une version à...
-
Page 26: Mise En Place Du Volet De Commande
7.5 Mise en place du volet de commande Dans le volet de commande se trouve un certain nombre de composants, comme la plaque signalétique, le bloc de réglage du gaz et, le cas échéant, les composants appartenant au système DRU PowerVent ®... - Page 27 Manu el d ’i nst allation 180° 180° >15mm 180° 38c-2511-1 7-15...
-
Page 28: Appareil
La vitre se trouve maintenant en ‘position de rangement’. (Voir fig. 8-1 step 4). 8.1.2 Retrait de la vitre (Maestro 75 RCH) Ôtez la vitre, en la soulevant hors de la 'position de rangement'. - Page 29 Manu el d ’i nst allation Maesto 75 Tall 180° 38C-2712...
-
Page 30: Mise En Place De La Vitre
Manu el d ’i nst allation 38C-2711 8.1.4 Mise en place de la vitre La mise en place de la vitre s'effectue dans l'ordre inverse du retrait tel que décrit plus haut (voir fig. 8-1, 8-2, 8-3): Évitez/ôtez les traces de doigts sur la vitre, car elles vont se marquer davantage avec le feu. Graissez les éléments rotatifs et les surfaces de glissement avec un lubrifiant résistant à... -
Page 31: Réglage De L'appareil
Manu el d ’i nst allation 8.2 Réglage de l’appareil L'appareil doit être réglé de manière à ce qu'il fonctionne bien en combinaison avec le système concentrique. Pour ce faire, une plaque de restriction est éventuellement décalée ou supprimée et un conduit d’amenée d’air est placé. Les conditions pour l’application avec un terminal mural et un terminal toiture figurent à... -
Page 32: Conduit D'amenée D'air
Manu el d ’i nst allation 8.2.2 Conduit d’amenée d’air Le conduit d'amenée d'air se trouve à gauche et droite sous la plaque autour du brûleur. Pour enlever les conduits d'amenée d'air, procédez comme suit (voir fig. 8-6): Desserrez les vis Parker hors de la plaque au niveau de l'allumage et enlevez-les de l'appareil. Dévissez les vis Parker de la plaque autour du brûleur qui est monté... -
Page 33: Mise En Place Du Jeu De Bûches]
Manu el d ’i nst allation 8.3 Mise en place du jeu de bûches] L'appareil est livré avec un jeu de bûches. Dans les figures, la couleur n’est pas toujours correctement reproduite. Prenez en compte les instructions ci-dessous pour éviter des situations dangereuses : - Utilisez uniquement le jeu de bûches fourni. - Page 34 Manu el d ’i nst allation 38P-0604-1 38p-0022 38P-0608 8-10 8-11 38P-0609 38P-0028 /1 8-12 8-13...
- Page 35 Manu el d ’i nst allation 8-14 Pour un appareil sans LED, utilisez tous les copeaux fournis avec les bûches. Garnissez de copeaux les plaques entourant le brûleur, répartissez les copeaux uniformément, veillez à ce que les parties bmarquées en rouge soient dépourvues de copeaux (voir fig. 8-18). Pour un appareil à...
- Page 36 Manu el d ’i nst allation 38P-0870 8-15 38P-0869 G30/G31 G20/G25/G25.3 G20/G25/G25.3 8-16...
- Page 37 Manu el d ’i nst allation 38P-0868 38P-0868 8-17 38P-0859 8-18...
- Page 38 Manu el d ’i nst allation 38P-0622 8-19 38P-0863 8-20...
- Page 39 Manu el d ’i nst allation 38P-0864 8-24...
- Page 40 Manu el d ’i nst allation 38P-0865 8-22 38P-0866 8-23...
- Page 41 38P-0867 G20/G25/G25.3 G30/G31 G20/G25/G25.3 G30/G31 ≥1cm ≥1cm 8-24...
- Page 42 Manu el d ’i nst allation...
-
Page 43: Commande/Utilisation
Manu el d ’i nst allation 9. Commande/utilisation L'appareil est fourni avec une commande à distance noire sans fil pour l'utilisateur (voir fig. 9-1 (B)). En option, une commande à distance orange est disponible pour l'installateur (voir fig. 9-1 (O)). Le réglage de la hauteur des flammes, l’allumage et l’extinction s’effectuent à... -
Page 44: Principe Du Cycle D'allumage
Il est possible de commander une ou plusieurs lampes (en présence de plusieurs lampes, maximum 0,5 A/250 V CA/30 V CC) via la commande à distance de l'appareil. Pensez notamment ici aux lampes des éléments lumineux de Dru. Pour ce faire, il est possible d’utiliser le contact de commutation B sur le récepteur (voir fig. -
Page 45: Raccordement D'alimentation Supplémentaire (Max. 80 W, 230 V Ca)
Manu el d ’i nst allation 9.3 Raccordement d’alimentation supplémentaire (max. 80 W, 230 V CA) (le cas échéant) Ce raccordement est idéal pour un éclairage éventuel ou un système de ventilation dans le manteau de cheminée et il peut être commandé à l’aide de la télécommande (voir Fig. 9-2 (C)). L'alimentation de ce raccordement est identique à la tension du secteur et elle peut être soumise à... -
Page 46: Câblé
Manu el d ’i nst allation 9.5.1 Câblé Le raccordement câblé d'un système domotique sur le récepteur s'effectue par l'intermédiaire d'une tension continue de 0 à 3 V CC (voir fig. 9-2 (D)). Une tension supérieure à 3V endommage le récepteur et n'est donc pas autorisée. Ramenez à... -
Page 47: Sans Fil
». Une connexion de ce type peut uniquement être établie à l'aide d'un module de communication (voir fig. 9-1 (W)). Celui-ci peut être commandé auprès de DRU. Ce module de communication traduit le protocole « modbus » du système domotique en un signal sans fil envoyé au récepteur. -
Page 48: Contrôle Final
Manu el d ’i nst allation 10. Contrôle final Pour un fonctionnant efficace et sûr de l'appareil, les contrôles suivants doivent être effectués avant la mise en service. 10.1 Étanchéité au gaz Tous les raccordements doivent être étanches au gaz. Contrôlez tous les raccordements en ce qui concerne leur étanchéité... -
Page 49: Procédure D'allumage Du Brûleur Principal
Manu el d ’i nst allation Si le brûleur principal ne reste toujours PAS allumé : 9. Éteignez l'appareil. 10. Consultez le schéma de diagnostic des pannes (voir Annexe 1 : Dysfonctionnements) (Passez à l'étape 1 une fois que la panne est résolue). Si le brûleur principal RESTE allumé... -
Page 50: Livraison
Manu el d ’i nst allation 11. Livraison Familiarisez l'utilisateur avec l'appareil. Informez entre autres l’utilisateur sur la mise en service, les mesures de sécurité, le fonctionnement de la commande à distance et l'entretien annuel (voir le Manuel d’utilisation). - Invitez l'utilisateur à fermer immédiatement le robinet de gaz en cas de pannes ou de dysfonctionnement, et à prendre contact avec l'installateur pour éviter l’apparition de situations dangereuses. -
Page 51: Entretien
Manu el d ’i nst allation 12. Entretien L'appareil doit être contrôlé, nettoyé - et éventuellement réparé - chaque année par un installateur qualifié dans les domaines du chauffage au gaz et de l'électricité. En tout cas, le fonctionnement efficace et sûr de l'appareil doit être contrôlé. -
Page 52: Appendix 1: Dysfonctionnements
Manu el d ’i nst allation Appendix 1: Dysfonctionnements Dysfonctionnements Code d'erreur Problème Cause éventuelle Solution Perte de communication entre Pas de contact au niveau du Veillez à ce que les connecteurs du câble de le récepteur et le coffret de sécurité câble de communication communication soient bien raccordés Câble de communication défectueux... - Page 53 Manu el d ’i nst allation Dysfonctionnements Code d'erreur Problème Cause éventuelle Solution ESYS n'est pas libéré ESYS est verrouillé Att. 0,5 heure: ESYS se réinitialise lui-même F13/F14 (pas d'ionisation). Perte de Ergot d'ionisation Enlevez les copeaux, la flamme si seul le brûleur court-circuité...
- Page 55 Manu el d ’i nst allation...
- Page 56 Manu el d ’i nst allation DRU Verwarming B.V. The Netherlands Postbus 1021, NL-6920 BA Duiven Ratio 8, NL-6921 RW Duiven...
