Programmation des zones/sorties
d'un module d'entrée/sortie

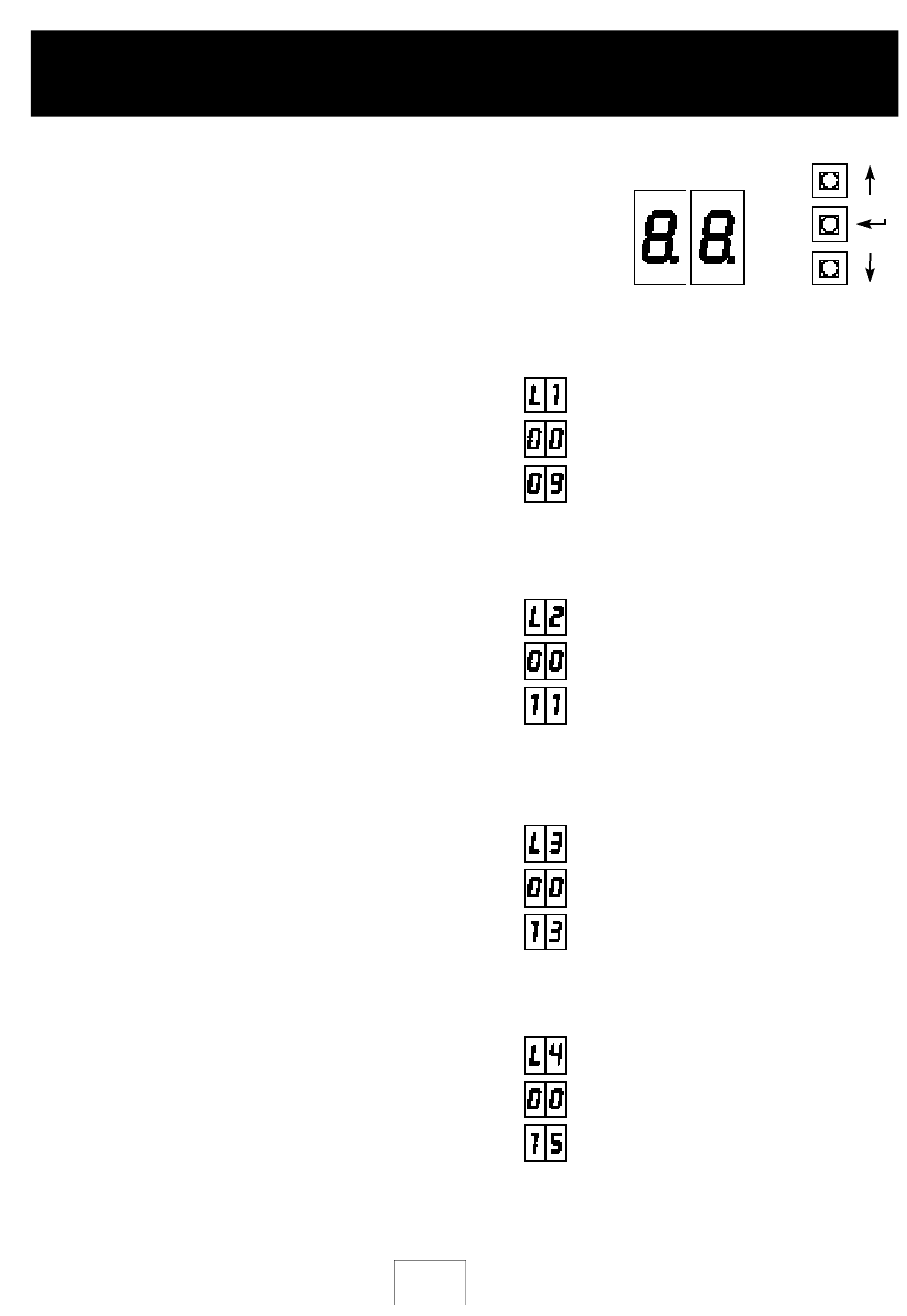

La programmation des zones s'effectue par le biais des 3 boutons-pous-
soirs miniatures situés sur le circuit imprimé comme indiqué ci-dessous. Le
module possède 8 zones, autrement dit 4 paires de zones. Elles doivent
toutes être programmées par paire. Les zones 1 à 8 sont filaires et donc la
programmation ne commence qu'à partir de la zone 9.
Programmation des numéros de zones
Etape 1
Pour visualiser la programmation courante de la zone sélectionnée :
Presser le bouton-poussoir "SET". L'écran affiche alors :
Presser à nouveau le bouton "SET". L'écran affiche alors :
Appuyer sur le bouton "UP" jusqu'à ce que l'écran affiche :
La première paire de zones sur le module d'entrée/sortie est désormais codée et a pour adresses 9 & 10
Etape 2
L'écran du module affiche maintenant :
Presser à nouveau le bouton "SET". L'écran affiche :
Appuyer sur le bouton "UP" jusqu'à ce que l'écran affiche :
La première paire de zones est désormais codée et a pour adresses 11 & 12
Etape 3
L'écran du module affiche maintenant :
Presser à nouveau le bouton "SET". L'écran affiche :
Appuyer sur le bouton "UP" jusqu'à ce que l'écran affiche :
La troisième paire de zones est désormais codée et a pour adresses 13 & 14
Etape 4
L'écran du module affiche :
Presser à nouveau le bouton "SET". L'écran affiche :
Appuyer sur le bouton "UP" jusqu'à ce que l'écran affiche :
La quatrième paire de zones est désormais codée et a pour adresses 15 & 16
Puis appuyer sur "SET"
Puis appuyer sur "SET"
Puis appuyer sur "SET"
2-9
UP
DWN
Puis appuyer sur "SET"
SET
