5.10.3 Installation de la rampe gaz

Couper l'alimentation électrique en appuyant sur
l'interrupteur général de l'installation.
DANGER
Contrôler l'absence de fuites de gaz.
Faire attention lors de la manutention de la rampe:
risque d'écrasement des membres.
S'assurer de l'installation correcte de la rampe
gaz, en vérifiant la présence éventuelle de fuites
de combustible.

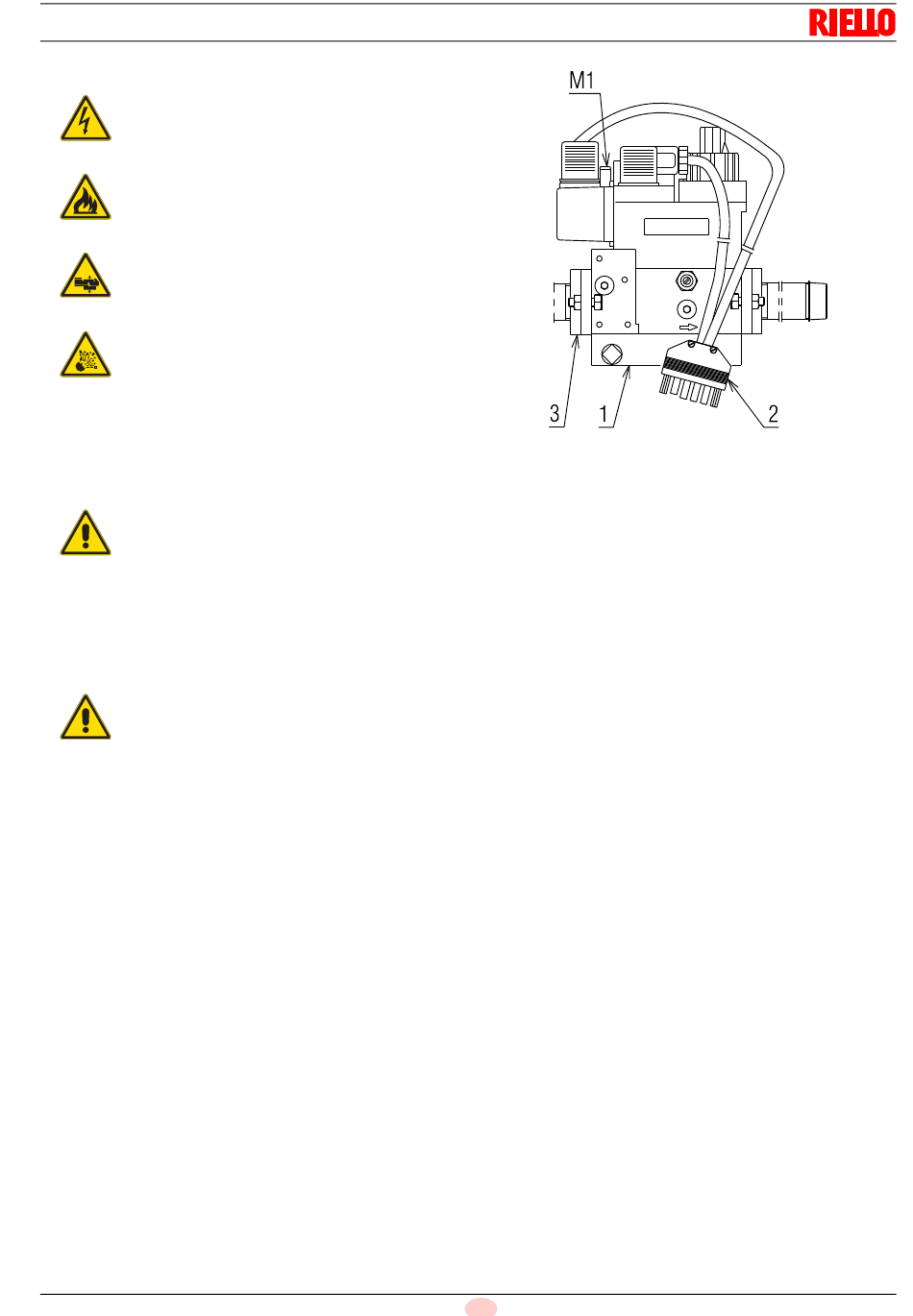

La rampe de gaz 1)(Fig. 15) est prévue pour être installée tant à
droite qu'à gauche du brûleur.
Le branchement entre la ligne d'alimentation de gaz et la rampe
doit être effectué en utilisant la bride d'entrée de gaz 3) fournie et
les vis de fixation.
Il est conseillé de serrer les vis avec le serrage en
croix.
Il est interdit d'installer la vanne avec la bobine
ATTENTION
tournée vers le bas.
Pour effectuer le branchement électrique au bornier du brûleur:
➤ dévisser les vis de la fiche 6 pôles 2)(Fig. 15) de la rampe
gaz;
➤ brancher les câbles sortants comme illustré sur le «Schéma
électrique standard» à la page 19.
À la fin de l'installation, il est nécessaire d'effec-
tuer une vérification des éventuelles fuites de
combustible et du fonctionnement de la rampe de
ATTENTION gaz.
Installation
17 F
20065572
Fig. 15
20063808
