Montage

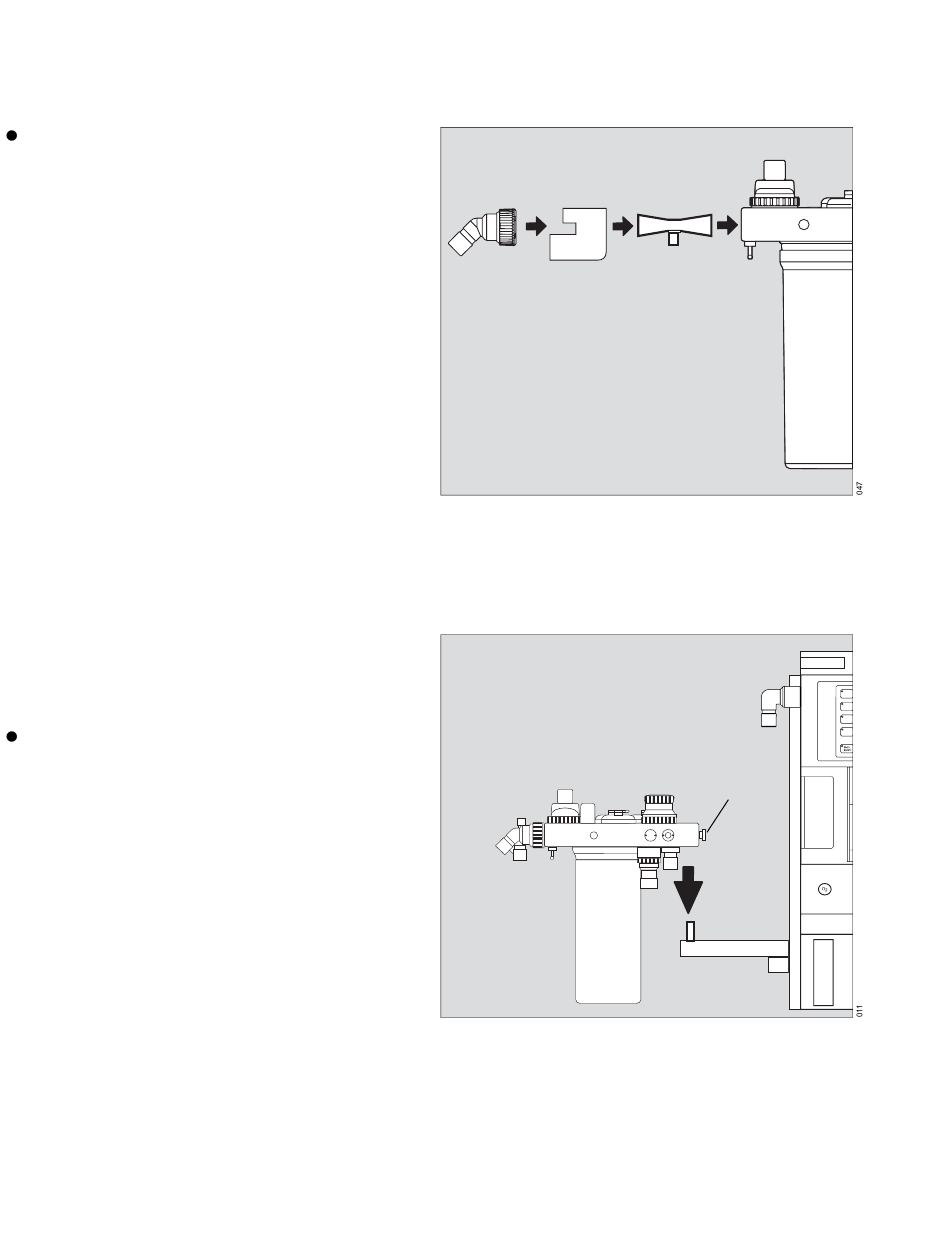

Insertion du capteur de débit
Dévisser et retirer le raccord d'expiration et la
protection du capteur de débit.
1 Insérer le capteur de débit.
2 Réinstaller la protection du capteur de débit.
3 Réinstaller le raccord d'expiration.

Connexion du circuit patient compact

4 Sortir entièrement le boulon d'arrêt et le
maintenir dans cette position.
5 Installer le circuit patient compact dans son
support.
Relâcher le boulon d'arrêt et tourner le circuit
patient compact jusqu'à ce que le boulon d'arrêt
se bloque en position.
Pour obtenir des informations concernant le
montage et l'installation de l'absorbeur réutilisable,
voir page 197.
