ОТВОД ДЫМОВ
(раздел, предназначенный только для квалифицированного персонала, занимающегося установкой вытяжки)
Вытяжки с двигателем 800 м 3 /ч поставляются в комплекте с обратным клапаном, служащим для предотвращения воздухообмена при неработающей вытяж-
ке. Монтаж описан в инструкциях
В том случае, если кухонная вытяжка используется одновременно с другими приборами, работающими на газе или другом топливе, то поме-
щение, где они находятся, должно обладать достаточной вентиляцией, в соответствии с действующим законодательством.
В этой версии необходимо снять фильтры с активированным углем; их снятие описано в инструкциях
При одновременной работе в помещении кухонной вытяжки и других приборов, работающих на источнике энергии, отличном от электро-
энергии, отрицательное давление внутри помещения не должно превышать 4 Па (4 x 10-5 бар).
ИНСТРУКЦИИ ПО МОНТАЖУ
установкой вытяжки)
Островную вытяжку Exploit можно устанавливать в различных конфигурациях.
Общие этапы монтажа действительны для всех типов установки; необходимо придерживаться также отдельно указан-
ных этапов, соответствующих нужному типу установки.
A
Этап стр. 4
• Замерить расстояние (Н) от варочной поверхности до потолка; определить нужную высоту установки вытяжки и найти расстояние (Н1),
1
как показано на рис. .
B
Этап стр. 4
• Достать из каркасного элемента (Т+Т1) 8 винтов (V2) и сохранить их (рис.
УСТАНОВКА НА ПОТОЛОК С/БЕЗ ПОДВЕСНЫМ ПОТОЛКОМ
УСТАНОВКА НА ПОТОЛОК БЕЗ УДЛИНИТЕЛЯ (Н) И КАРКАСНОГО ЭЛЕМЕНТА (Т)
C
Этап стр. 5
• Передвинуть две части каркасного элемента (Т) и (Т1) до достижения ранее определенной высоты (Н1) (рис.
• По достижении нужной высоты (Н1), вставить на места 8 винтов (V2), чтобы снова скрепить между собой две части каркасного элемента (Т)
2
и (Т1) (рис. ).
• Отметить на потолке 4 точки сверления отверстий (указаны также на стр. 3), просверлить отверстия (рис.
и прикрепить блок каркасного элемента (Т+Т1) к потолку при помощи соответствующих винтов (V1) (рис.
При наличии подвесного потолка каркасный элемент (Т+Т1) всегда следует крепить к основному потолку. Если это невозможно и
нужно установить вытяжку непосредственно на подвесной потолок, то необходимо предусмотреть укрепления или другие решения,
обеспечивающие надежность крепежа вытяжки с учетом прочности используемых материалов и веса вытяжки (указан на стр. 2).
Крепежный комплект (винты и дюбеля), поставляемый вместе с вытяжкой, используется исключительно на кирпичных сте-
нах: при необходимости установить вытяжку на стенах из других материалов, следует принять во внимание другим крепежные систе-
мы с учетом прочности стены и веса вытяжки (указано на стр. 2).

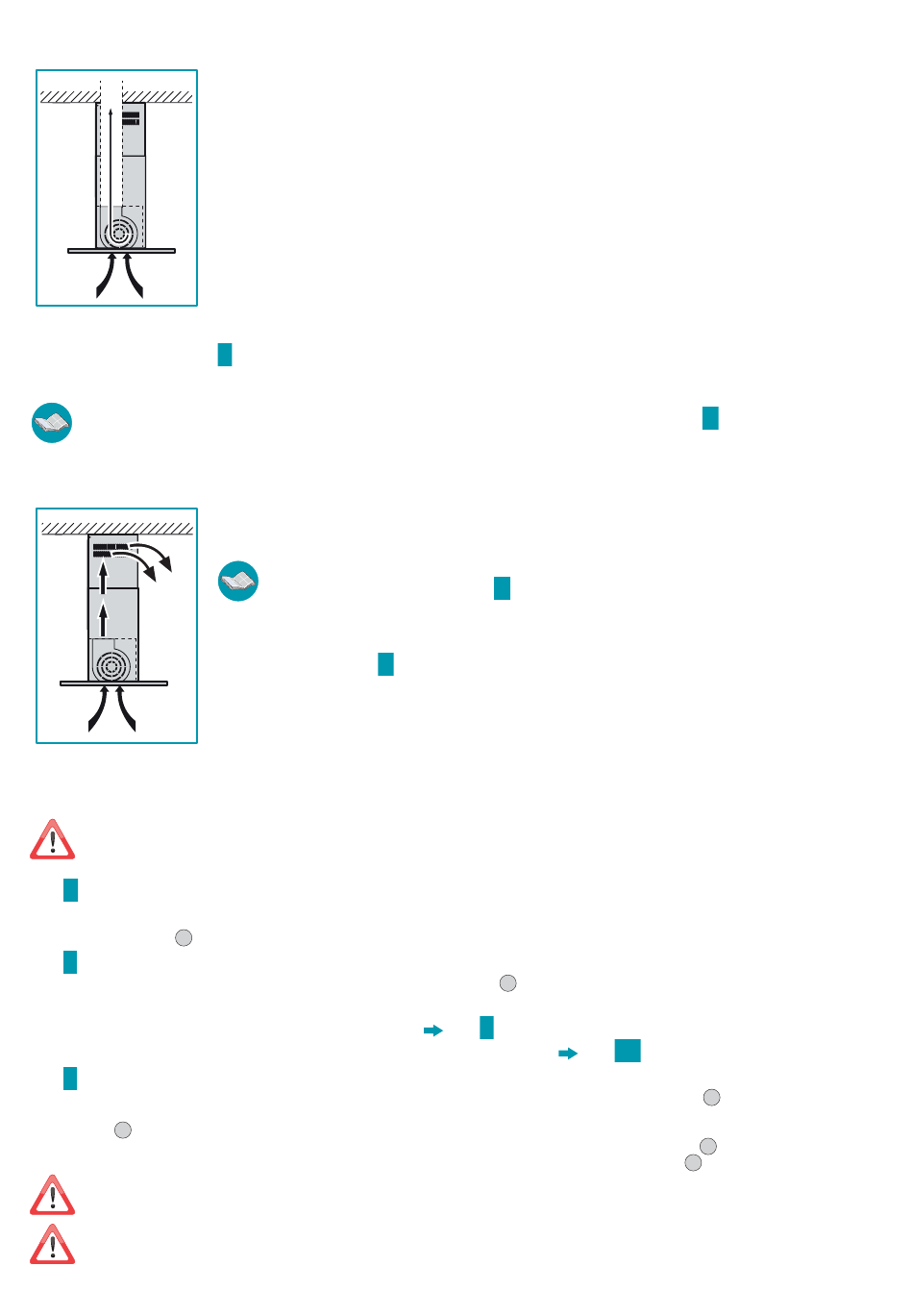

КУХОННАЯ ВЫТЯЖКА В ВЕРСИИ С ВЫВОДОМ НАРУЖУ (ВСАСЫВАЮЩАЯ)
В этой версии кухонные дымы и пары выводятся через втягивающий воздухоотвод наружу.
Воздухоотводный патрубок, выступающий сверху на вытяжке, должен быть подсоединен к дымоотводу, выводящему дымы
и пары наружу.
Не подсоединять аппарат к дымоотводам для отвода дымов, полученных в результате процесса сгорания (кот-
лов, каминов и т.д.) и обязательно соблюдать действующие нормы по отводу дымов наружу.
Труба выхода дымовых газов должна иметь следующие характеристики:
- диаметр, не менее диаметра патрубка вытяжки;
- легкий наклон вниз (спуск) на горизонтальных участках во избежание в случае образования конденсата его стекания в
вытяжку;
- минимальное необходимое количество изгибов;
- необходимая минимальная длина (длинный трубопровод с большим количеством изгибов может сократить всасываю-
щую способность вытяжки и спровоцировать вибрации обратного клапана).
Если трубопровод отвода дымов проходит через неотапливаемые помещения, такие как чердачные помещения и т.п.,
то возможно образование конденсата по причине температурного перепада. В этом случае необходимо предусмотреть
изоляцию трубопровода.
D
на стр. 5.
ВЫТЯЖКА В ВЕРСИИ С ВНУТРЕННЕЙ РЕЦИРКУЛЯЦИЕЙ (ФИЛЬТРУЮЩАЯ)
В этой версии воздух для его очистки поступает через фильтры с активированным углём и вновь подается в
кухню.
Убедиться, что фильтры с активированным углем смонтированы на вытяжке, в противном случае уста-
новить их, как описано в инструкции
Если вытяжка подготовлена для фильтрующей версии, то обратный клапан не устанавливается. Демонтиро-
вать его, если он установлен на патрубке выхода воздуха двигателя (выполнить в обратном порядке действия,
D
описанные в инструкциях
(раздел, предназначенный только для квалифицированного персонала, занимающегося
Q
на стр. 9
на стр. 5).
1
).
C
Этап cтр. 5
44
Q
на стр. 9.
C1
Этап стр. 5
1
).
3
), вставить 4 дюбеля ø 8 мм
