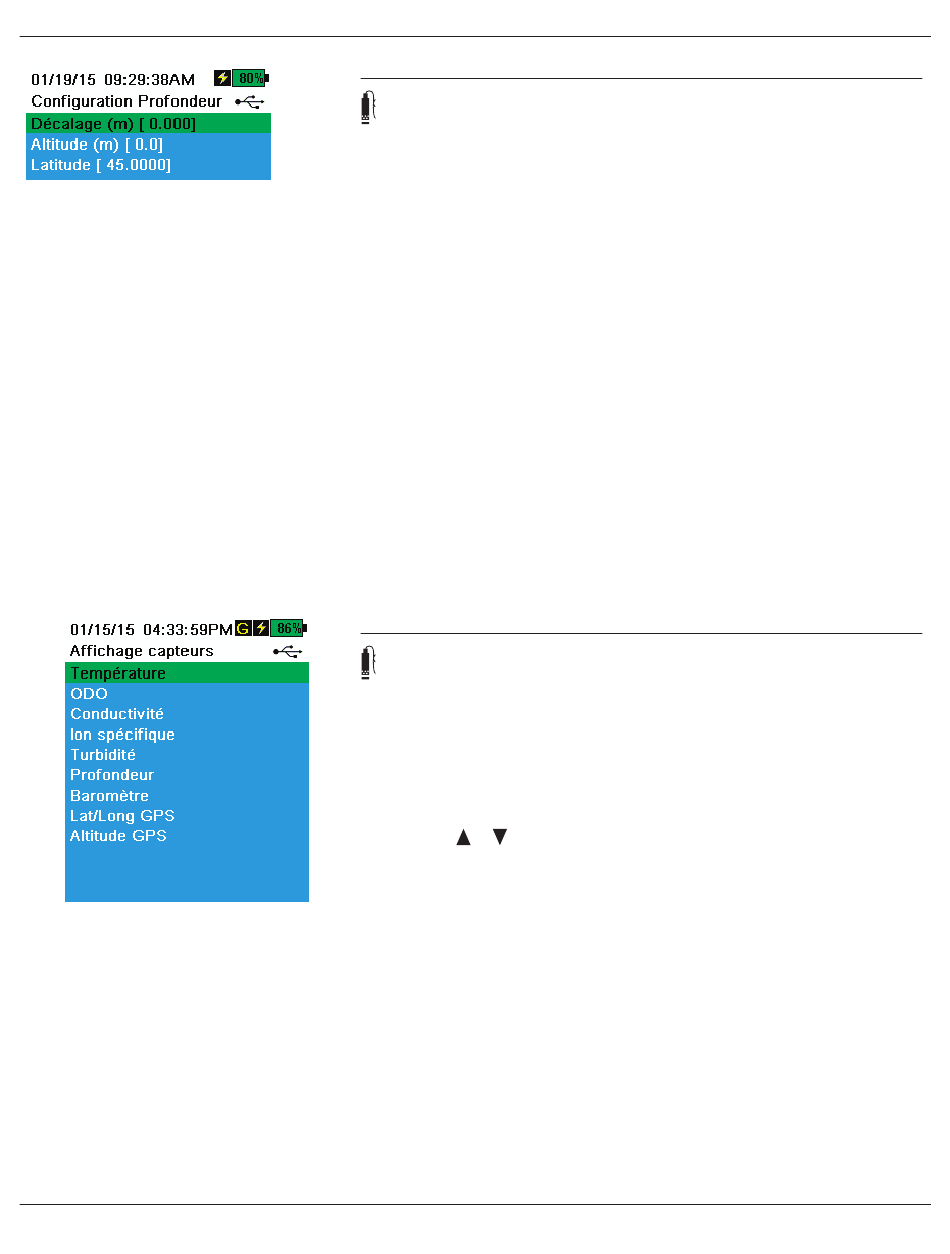

Figure 29
Configuration de la profondeur
Figure 30
Affichage des capteurs
Configuration de la profondeur
→ Configuration → Profondeur
Pour les raccords ProDSS équipés d'un capteur de profondeur :
Les assemblages de câbles ProDSS dont le raccord est équipé d'un capteur
de profondeur peuvent mesurer la profondeur virtuelle compensée
(Figure 6, page
11). La profondeur virtuelle compensée permet de compenser
la mesure en temps réel en fonction de la pression atmosphérique à l'aide du
baromètre de l'instrument.
Décalage de profondeur : le décalage de profondeur peut être utilisé en cas
de référencement de l'altitude de l'eau par rapport à des données connues. Si un
décalage de profondeur est entré (en mètres), la valeur de sortie est compensée
par la valeur du décalage
(Figure
Altitude/Latitude : pour compenser la pression atmosphérique en fonction
de l'altitude et de la pesanteur, entrez l'altitude locale en mètres par rapport au
niveau de la mer et la latitude en degrés correspondant au lieu d'échantillonnage
du ProDSS.
Effet de la latitude : la mesure varie de 200 mm entre l'équateur et les pôles.
Effet de l'altitude : la mesure varie d'environ 90 mm en fonction de l'altitude entre
le niveau de la mer et 8000 m. Une différence d'altitude de 100 m provoque un
changement de 1,08 mm de la mesure.
Affichage des capteurs
→ Affichage
(Figure
30)
Le menu Affichage des capteurs détermine les mesures qui sont affichées dans
l'écran d'exécution
(Figure 9 Exemple de l'affichage principal, page
d'exécution montre uniquement les mesures des capteurs fixés sur le raccord de
câbles.
Si les mesures sélectionnées ne peuvent pas toutes s'afficher sur l'écran
d'exécution, une barre de défilement s'affiche. Utilisez les touches de
déplacement
et
pour faire défiler les mesures.
Fonctionnement
29).
15). L'écran
25
