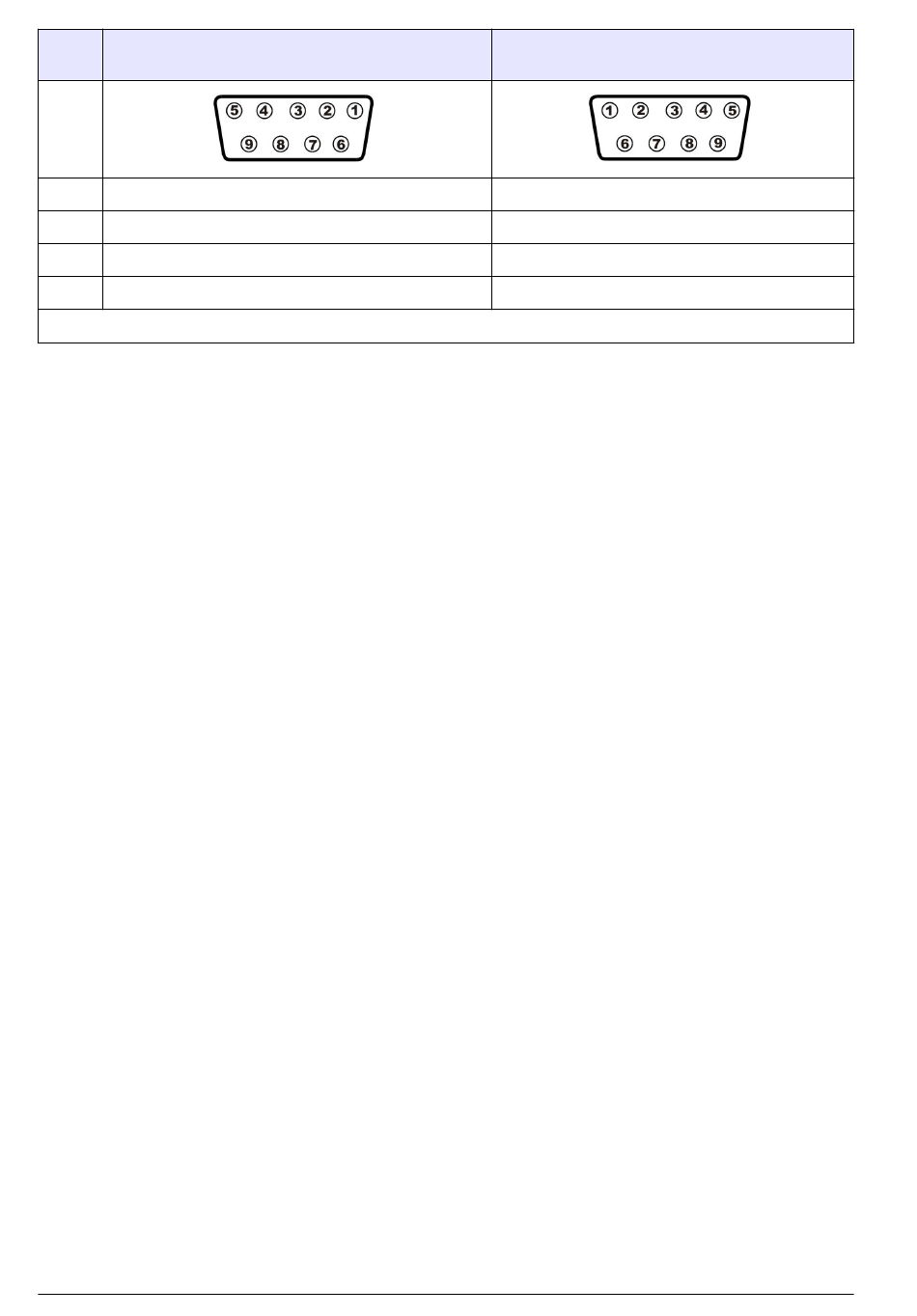

Caixa de interface para dispositivo conector
fêmea de 9-pinos
Pino 2 Dados transmitidos TTL (TXD)
Pino 3 Dados recebidos TTL (RXD)
Pino 5 Fonte de alimentação (V+)
Pino 9 Ligação à terra
Outros pinos não usados
Nota: Se usar um adaptador para a ligação ao PC, certifique-se de que o adaptador é concebido para este
propósito e que, assim, tem os nove pinos acessíveis. Alguns adaptadores de 25-para-9 pinos são fornecidos para
uso específico, tal como para um rato, podendo apenas ter certos pinos disponíveis.
5.6 Lista de verificação da instalação
5.6.1 Definição do relógio do dispositivo
Se usar o dispositivo para armazenar medições para descarregar para um PC, deve verificar as
definições da data e hora do relógio interno do dispositivo, como descrito em
na página 109.
5.6.2 Sensor electroquímico
Antes de realizar quaisquer medições, para sensores GA2800 ATEX execute o procedimento de
preparação no GA2x00 Sensor Manual. Para outros sensores ATEX, realize o procedimento de
manutenção do sensor como descrito no EC Sensor Manual.
5.6.3 Câmara de fluxo
A entrada e saída do modelo 32007E da câmara de fluxo devem estar desimpedidas. É montada
através do acoplamento do sensor, como exibido em
superfície da câmara de fluxo impede a torção durante o funcionamento.
Quando mudar de amostras líquidas para gasosas, garanta que a membrana do sensor está seca.
Certifique-se de que o gás do tubo de saída da câmara de fluxo (no modo gasoso) é libertado à
pressão atmosférica e de que é constante.
5.7 Armazenamento quando não usado
No fim do dia de trabalho, limpe a parte externa do instrumento e caixa de interface (se utilizada)
com um pano úmido. Faça passar água potável pela câmara de fluxo de modo a impedir a formação
de coágulos nas vias de passagem. Pode desejar repetir o pré-tratamento do sensor (consulte
tratamento de sensores
Se não esperar usar o seu sensor durante mais do que alguns meses, deve limpar o sensor como
indicado no Sensor Manual e, de seguida, armazená-lo já seco e com a tampa de calibragem
colocada para protecção.
Secção 6 Interface do utilizador
6.1 Teclado e teclas de funções
O painel frontal do dispositivo tem um ecrã de cristais líquidos (LCD) de três dígitos. O LCD inclui
um marcador do lado direito para fazer a distinção entre a visualização da concentração de gás e da
temperatura. Este marcador também indica as unidades de exibição de medida (ppm, ppb, %, etc.)
mediante o modelo do dispositivo. Do lado direito do LCD encontra-se uma etiqueta que exibe as
unidades de medição configuradas na fábrica para a sua aplicação.
98 Português
na página 100) antes da próxima utilização.
Caixa de interface para PC conector macho
de 9-pinos
Dados transmitidos RS-232 (TXD)
Dados recebidos RS-232 (RXD)
Ligação à terra
Não usado
Figura 2 na página 95. Um pino de guia na
Definições do relógio
Pré-
