Соединение
5.2 Монтаж проточной камеры

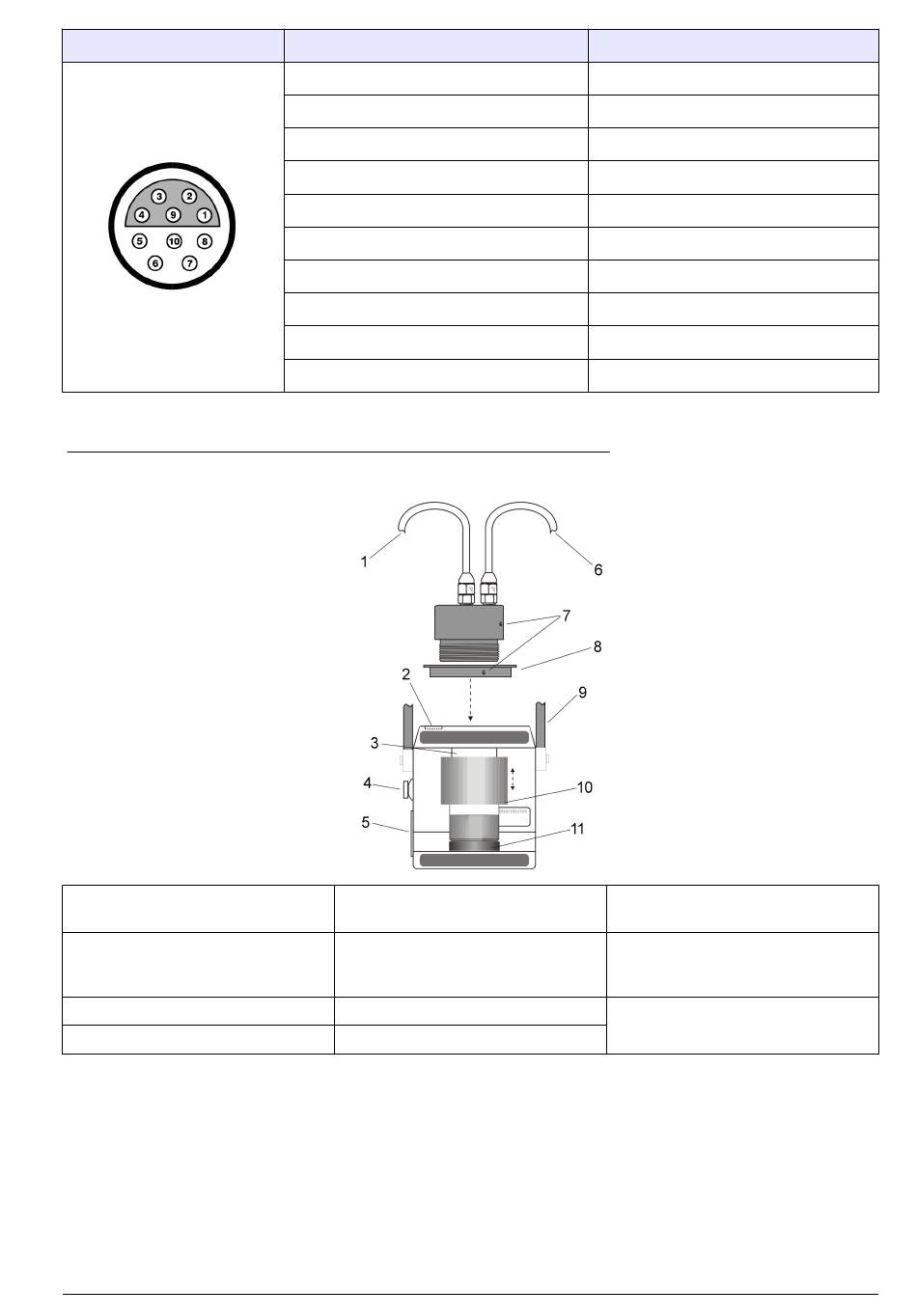

Рисунок 2 3650Ex (вид сзади) с проточной камерой 32007E
1 Вход
2 Переключатель клапана
сброса барометрического
давления датчика
3 Датчик
4 Разъем и крышка RS-232
Проточная камера модели 32007E служит для пропускания жидкой или газообразной пробы
через электрохимический датчик. Она крепится к датчику посредством резьбовой муфты, а
затем герметизируется с помощью двух уплотнительных колец.
Вход в проточную камеру расположен на главной оси, а выход смещен. Для подключения к
входному и выходному отверстиям используются прозрачные трубки диаметром ¼ дюйма или
6 мм. Входное и выходное отверстия подключают с помощью компрессионных штуцеров к
источнику пробы и к линии слива, соответственно.
Также в комплект поставки может входить переходник для трубки подачи пробы модели 32051,
с помощью которого входная трубка проточной камеры крепится к точке отбора пробы.
Сигнал датчика
Охранное кольцо
Не используется
Измерение температуры
Противоэлектрод
Не используется
Измерение температуры
Не используется
Не используется
Рабочий электрод
Не используется
5 Крышка элемента питания
6 Выход
7 Направляющие штифты
8 Редукторное кольцо
LEMO с 10 контактами
Контакт 1
Контакт 2
Контакт 3
Контакт 4
Контакт 5
Контакт 6
Контакт 7
Контакт 8
Контакт 9
Контакт 10
9 Выдвижная ручка для
переноски
10 Муфта датчика
11 Стопорная гайка датчика
