M-Drive
7.1.2 M-Drive MasterLiner
1
5
1 Reset-toets S9
2 Gastest S8

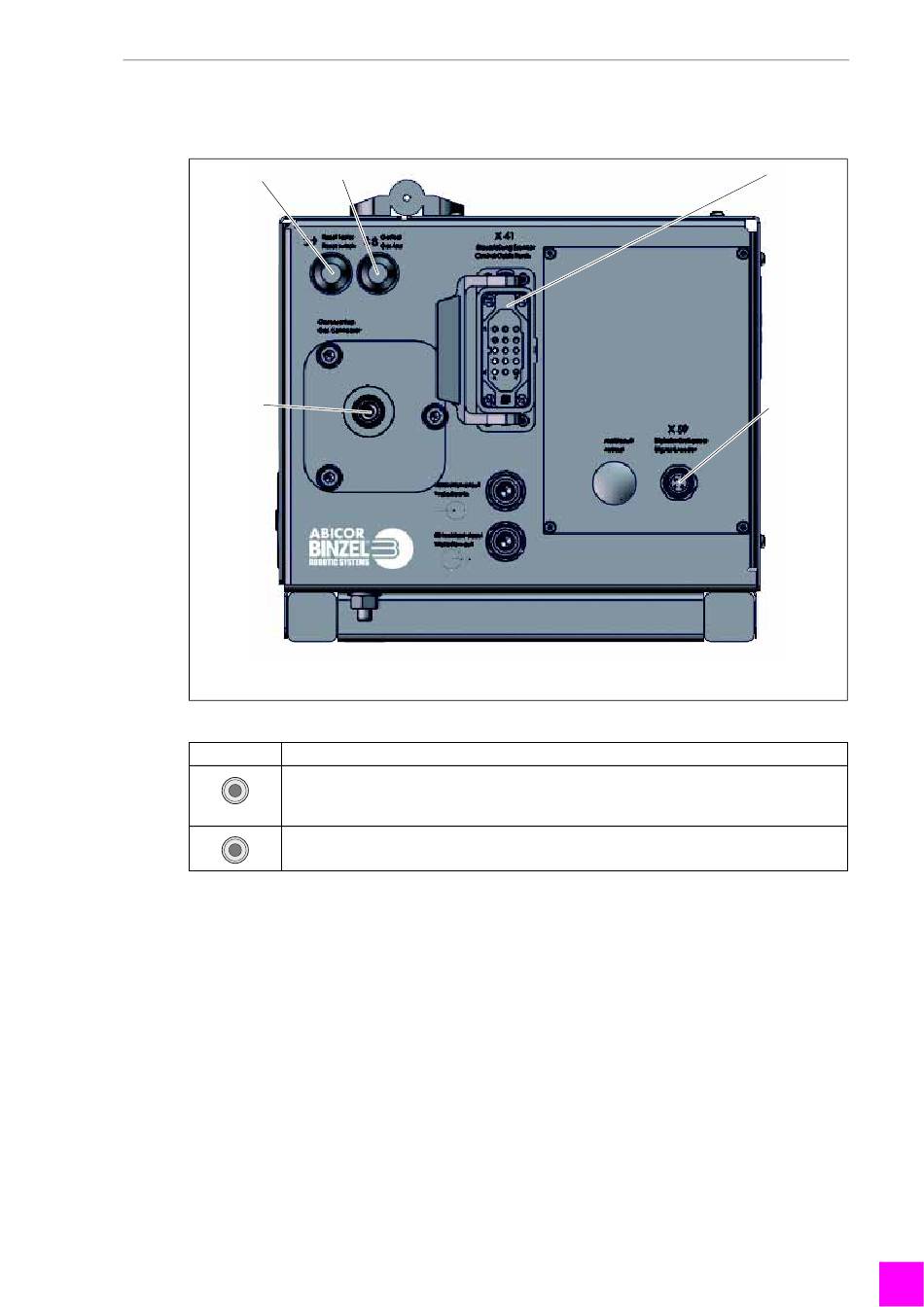

Afb. 13 Bedieningselementen voorzijde M-Drive MasterLiner
Symbool Omschrijving
Reset-toets S9 (1), afb. (11)
Na verhelping van de storing op deze toets drukken. Interne besturing wordt in de uitgangsstand
teruggezet.
Gastesttoets S8 (2) afb. (11)
Door indrukken van toets begint gas te stromen.
BAL.0543.0 • 2018-08-14
2
3 Stekker X41 stuurkabel 4 Stekker X59 stuurkabel encoder
motor werkelijke waarde draad
7 Bedrijf
3
4
5 Aansluiting MasterLiner
NL - 17
