3 EXEMPLE
!
Source
Alarme convertisseur
Où configurer: interface convertisseur
Déclenchement alarme interface: Buzzer
4 INSTALLATION
Ce dont vous avez besoin:
; Interface MasterBus-convertisseur (incluse)
; Câble connexion MasterBus (inclus)
; Câble croisé RJ12 (inclus)

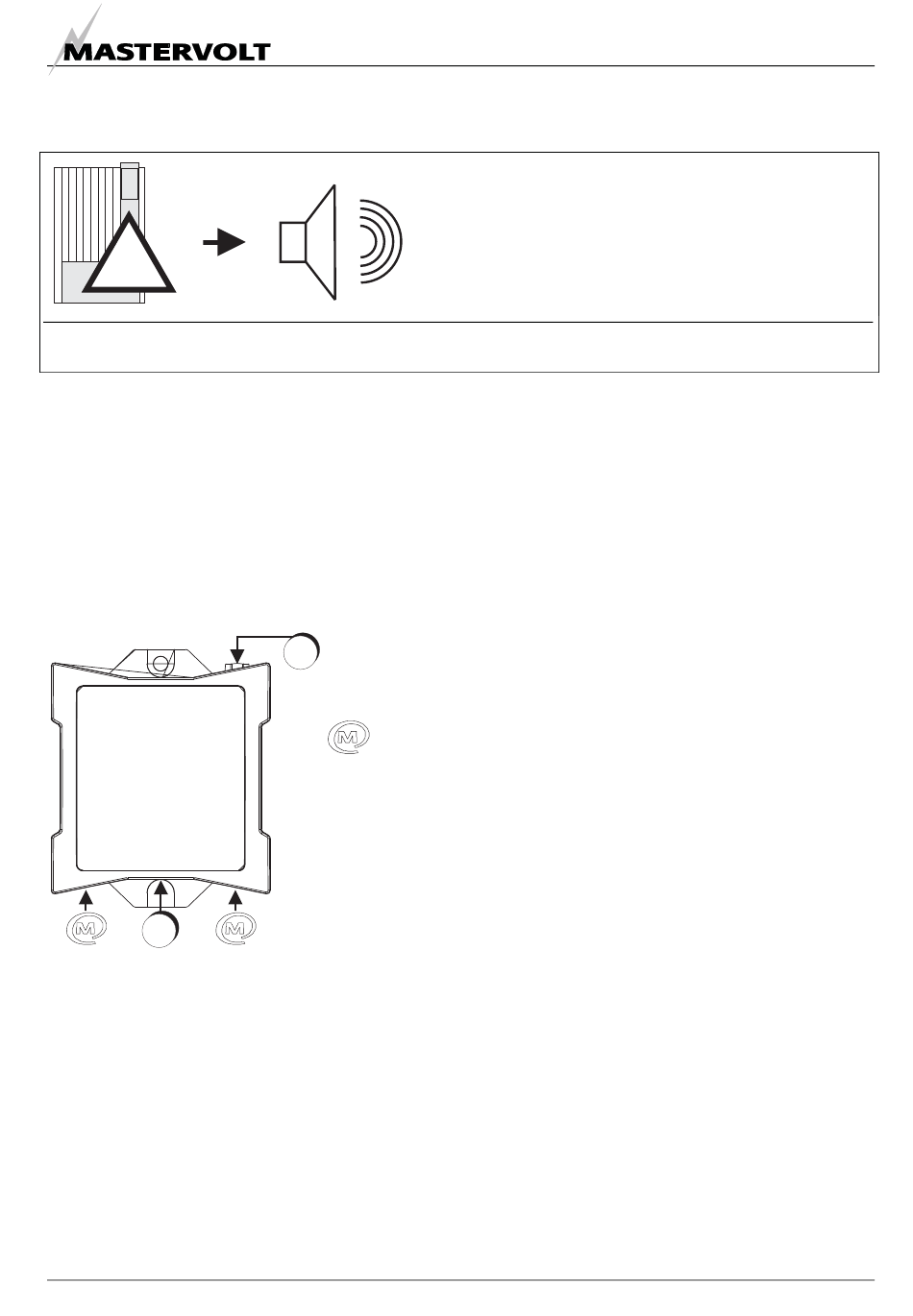

Insérer les câbles MasterBus, puis connecter le convertisseur à l'entrée 1, figure ci-dessous.
1
Aperçu et fonctionnement de l'interface convertisseur
FR / MasterBus-Inverter Interface / Juin 2008
Cible
Multipurpose Contact
2
1. Entrée depuis le convertisseur
2. Led de communication, s'allumant lorsque le convertisseur ET
l'interface convertisseur sont allumés.
Connecteur MasterBus
Fonctions:
Mise en route du convertisseur et Stand by.
Transfert des informations sur l'état du convertisseur et l'alarme vers le
MasterBus.
Commande
Activée
Command Data
Copy
15
