2 Remarques relatives à la documentation
2 Remarques relatives à la
documentation
2.1 Respect des documents complémentaires
applicables
▶
Conformez-vous impérativement à toutes les notices
d'utilisation et d'installation qui accompagnent les com-
posants de l'installation.
2.2

Conservation des documents

▶ Remettez cette notice et l'ensemble des documents com-
plémentaires applicables à l'utilisateur.
2.3 Validité de la notice
Cette notice s'applique exclusivement aux modèles sui-
vants :
Appareil - référence d'article
Validité: Belgique
OU Suisse
OU France
VKK 806/3-E-HL
VKK 1206/3-E-HL
VKK 1606/3-E-HL
VKK 2006/3-E-HL
VKK 2406/3-E-HL
VKK 2806/3-E-HL
3

Description de l'appareil

3.1 Numéro de série
Le numéro de série figure sur une étiquette à l'avant du pro-
duit, derrière le clapet avant, sous le tableau de commande.
Il est aussi indiqué sur la plaque signalétique.
3.2 Mentions figurant sur la plaque
signalétique
La plaque signalétique est montée d'usine sur la face arrière
du produit.
Mention figurant Signification
sur la plaque signa-
létique
Numéro de série sert à l'identification ; 7ème au 16ème
chiffre = référence d'article du produit
VKK... Chaudière sol gaz à condensation
Vaillant
80 Puissance en kW
6 avec technologie à condensation
/3 Gamme de produits
E Équipement de confort
HL compatible avec le gaz naturel unique-
ment
ecoCRAFT exclusiv Désignation
8
0010014130
0010014131
0010014132
0010014133
0010014134
0010014135
Notice d'installation et de maintenance ecoCRAFT exclusiv 0020149546_02
Mention figurant Signification
sur la plaque signa-
létique
G20 - 20 mbar Type de gaz et pression de raccorde-
ment du gaz réglés d'usine
Cat. (par ex. I ) Catégorie de gaz autorisée
2H
Type (par ex. C ) Types d'appareils au gaz admissibles
33
PMS (p. ex. 3 bars Surpression totale admissible
(0,3 MPa))
T (par ex. 85 °C) Température de départ maxi
max.
230 V 50 Hz Raccordement électrique
(par ex. 110) W Puissance électrique absorbée maxi
IP (p. ex. X4D) Type de protection
Mode chauffage
P Plage de puissance calorifique nominale
Q Plage de charge thermique
Marquage CE Appareil conforme aux normes et direc-
tives européennes
Élimination conforme du produit
Remarque
Vérifiez que le produit est bien compatible avec le
type de gaz disponible sur place.
3.3

Structure du produit

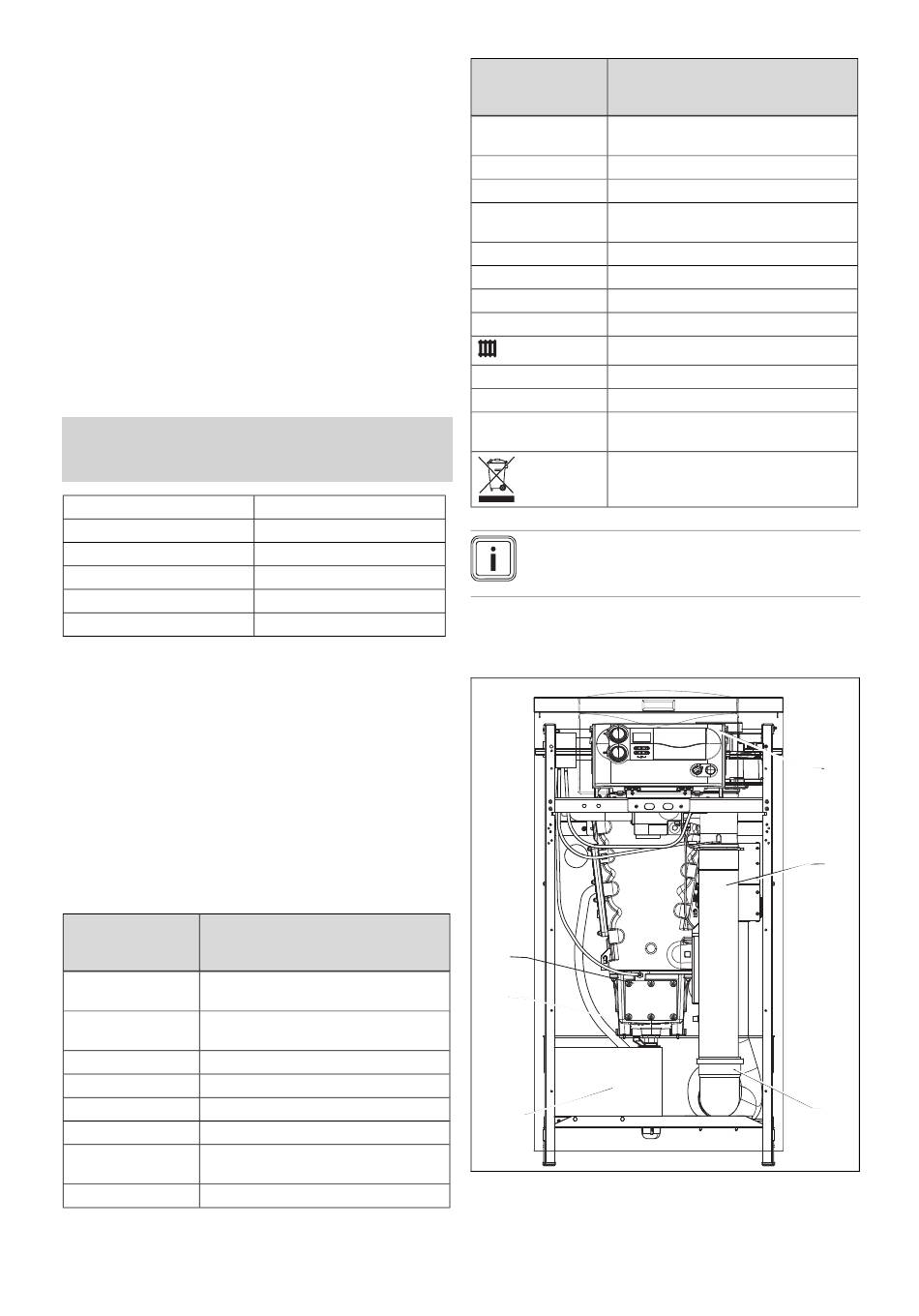

3.3.1 Éléments fonctionnels, vue avant
6
5
4
1 Boîtier de commande
2 Silencieux d'arrivée d'air
1
2
3
3 Tube d'arrivée d'air
