7 Mise en service
3. Mettez le produit en fonctionnement avec le programme
de contrôle (→ page 17) P.01.
◁ Le produit fonctionne à la charge maximale à l'issue
d'un délai de stabilisation d'une minute.
4. Déterminez la teneur en CO₂ à la charge maxi
(→ page 21) et comparez les valeurs mesurées aux
valeurs correspondantes du tableau.
Valeurs de réglage
CO₂ au bout de 5 min de fonc-
tionnement à charge maximale
CO₂ au bout de 5 min de fonc-
tionnement à charge minimale
Réglé pour indice de Wobbe
W
s
O₂ au bout de 5 min de fonc-
tionnement à charge maximale
Teneur en CO
5. Réglez la teneur en CO₂ si nécessaire. Pour cela, tour-
nez la vis de débit du gaz (1) avec une clé mâle hexa-
gonale.
6. Effectuez le réglage progressivement, en effectuant
1/8 tour à chaque fois, et attendez env. 1 min après
chaque réglage, de sorte que la valeur se stabilise.
7. Tournez à gauche pour augmenter la teneur en CO₂ ou
à droite pour réduire la teneur en CO₂.
8. S'il est impossible d'effectuer un réglage conforme
à l'intervalle de réglage prescrit, vous ne devez pas
mettre le produit en service.
9. Une fois que vous avez effectué le réglage, contrôlez
la qualité de la combustion par le biais de l'œillet de
regard. Il ne doit y avoir ni soulèvement de la flamme, ni
inflammation à la surface du brûleur.
10. Arrêtez le programme de contrôle P.01 en appuyant
simultanément sur les touches i et + ou en actionnant
la touche Réinitialisation.
11. Montez le capuchon sur le mécanisme gaz.
7.11.5.2 Réglage de la teneur en CO₂ à la charge
minimale (réglage de la liaison air/gaz, du
ratio d'air)
Validité: Suisse
OU France
Remarque
Le réglage de la teneur en CO₂ à la charge maxi-
male a des incidences sur la teneur en CO₂ à la
charge minimale. Le réglage pour la charge mi-
nimale n'est donc nécessaire que dans de rares
cas.
22
Unité Gaz naturel
(G20/G25)
9,3 ±0,2
% vol.
1.
9,0 ±0,2
% vol.
kWh/m³ 15,0
2.
3.
4,89 ±1,80
% vol.
≤ 50
ppm
4.
5.
6.
7.
8.
9.
10. Une fois que vous avez effectué le réglage, contrôlez
11. Arrêtez le programme de contrôle P.02 en appuyant
Notice d'installation et de maintenance ecoCRAFT exclusiv 0020149546_02
Introduisez la sonde de mesure de l'appareil de mesure
des gaz de combustion dans l'orifice de mesure de la
conduite des gaz de combustion.
Retirez le capuchon de la vis du point zéro (1).
Mettez le produit en fonctionnement avec le programme
de contrôle (→ page 17) P.02.
◁ Le produit fonctionne à la charge minimale à l'issue
d'un délai de stabilisation d'une minute.
Déterminez la teneur en CO₂ à la charge mini
(→ page 21) et comparez les valeurs mesurées aux
valeurs correspondantes du tableau.
Valeurs de réglage
CO₂ au bout de 5 min de fonc-
tionnement à charge maximale
CO₂ au bout de 5 min de fonc-
tionnement à charge minimale
Réglé pour indice de Wobbe
W
s
O₂ au bout de 5 min de fonc-
tionnement à charge maximale
Teneur en CO

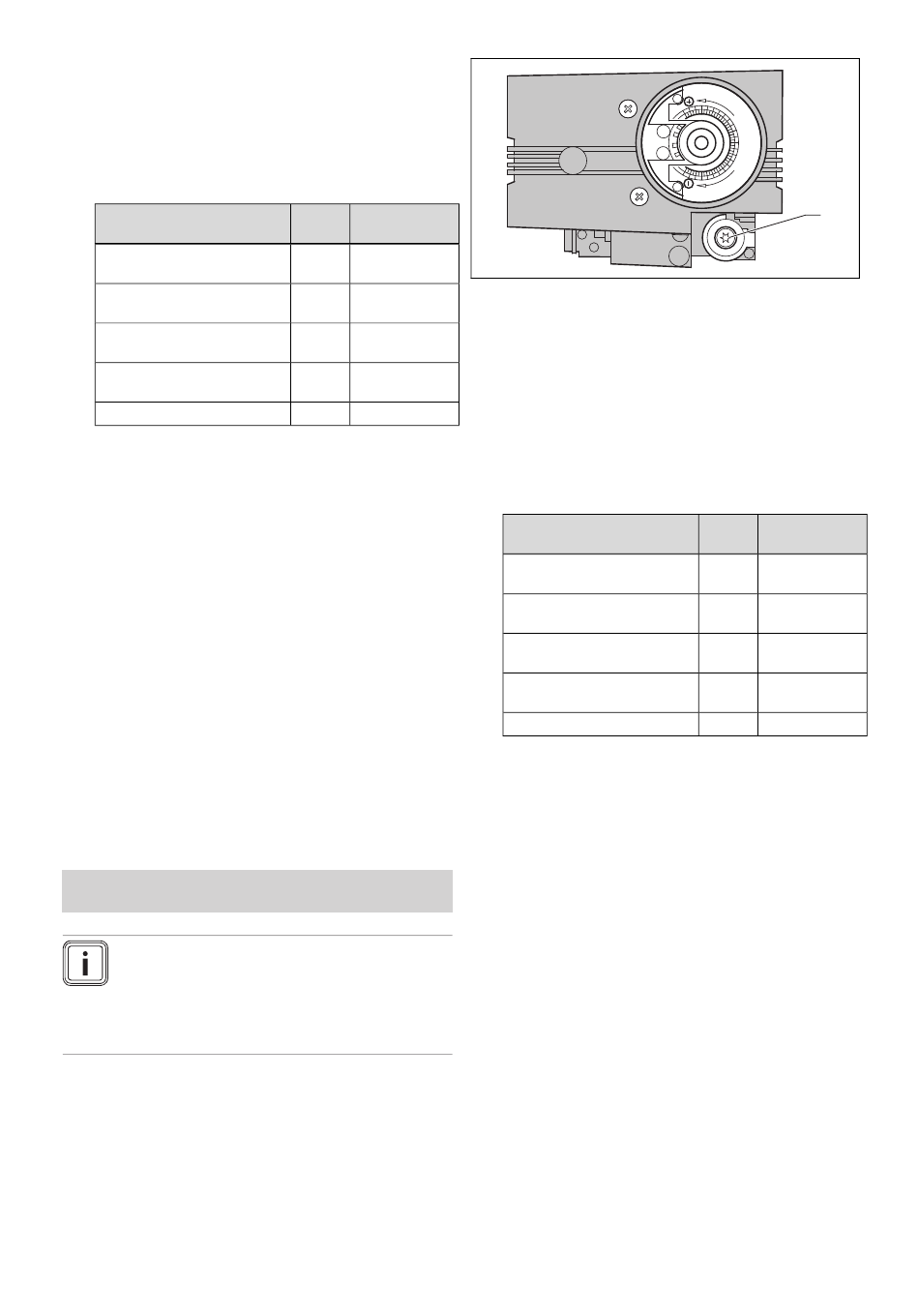

Réglez la teneur en CO₂ si nécessaire. Pour cela, tour-
nez la vis du point zéro (1) avec une clé mâle en étoile
(Torx T40).
Effectuez le réglage progressivement, en effectuant
1/8 tour à chaque fois, et attendez env. 1 min après
chaque réglage, de sorte que la valeur se stabilise.
◁ Un demi-tour (180°) modifie la concentration en CO₂
d'environ. 1,0 % vol.
Tournez à droite pour augmenter la teneur en CO₂ ou à
gauche pour réduire la teneur en CO₂.
Observez les émissions de CO au cours du réglage
de la teneur en CO₂. Si la valeur de CO >200 ppm
alors que la teneur en CO₂ est correcte, c'est que la
vanne gaz est mal réglée. Dans ce cas, procédez au
réglage de base de la teneur en CO₂ à la charge maxi
(→ page 21).
S'il est impossible d'effectuer un réglage conforme
à l'intervalle de réglage prescrit, vous ne devez pas
mettre le produit en service.
la qualité de la combustion par le biais de l'œillet de
regard. Il ne doit y avoir ni soulèvement de la flamme,
ni inflammation à la surface du brûleur.
simultanément sur les touches i et + ou en actionnant
la touche Réinitialisation.
1
Unité Gaz naturel
(G20/G25)
9,3 ±0,2
% vol.
9,0 ±0,2
% vol.
kWh/m³ 15,0
4,89 ±1,80
% vol.
≤ 50
ppm
