PROGRAMMATEUR POUR DECODER SLHP
OP
RS232
OK
RADIOCODER
Tx SLH
12Ö Ö Ö Ö Ö 24 V
cc
‡ 2,1mm
+ interne
PROG
MEX2 MEX1
J4
J3
LED
J2
J1
DECODER SLHP
7
http://www.bakonline.net/
Connexions

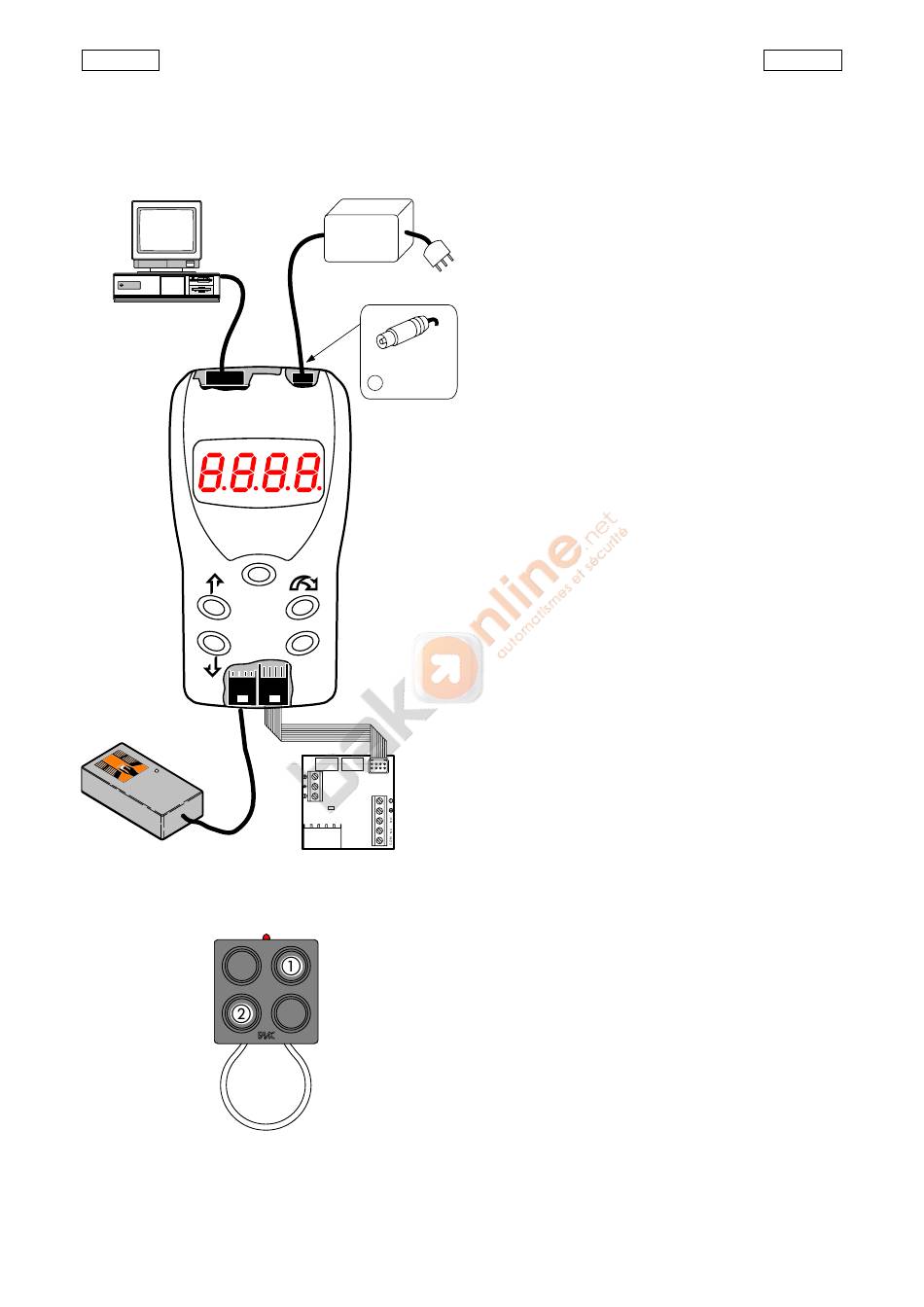

Réaliser les connexions d'après le dessin.
 Lorsque le programmateur est connecté à l'unité
d'alimentation externe, il alimente le Decoder mais
non l' éventuel récepteur Plus868 connecté au
Decoder.
 Lorsque le Decoder est alimenté (par ex. branché
sur le connecteur ra pide ou connecté par
l'intermédiaire d'un bornier à un appareillage sous
tension), il alimente le programmateur ainsi que
l'éventuel récepteur Plus868 connecté.
Mise en marche/Etat d'attente
A la mise en marche, l'afficheur montre, dans une
succession rapide, FAAC et Vx.x (version S/W) après quoi
apparaît un point lumineux mobile qui indique l'état
d' "attente".
Dans cet état:
- si le programmateur est connecté à un decoder en
service, il montre le n° Tx activé (si, en plus du n° Tx, 4
points apparaissent, cela signifie que le Tx est invalidé);
- La connexion à l'OP est possible.
Programmation
Appuyer sur PROG: affichage de ---- (mot de passe
demandé);
Appuyer sur : affichage de 0000;
Si aucun mot de passe n'est introduit dans le decoder,
appuyer sur OK, dans le cas contraire, sélectionner
chaque caractère avec  , procéder à
l'introduction au moyen des touches  et  et
appuyer sur OK;
Affichage de P 1: au moyen des touches  et
sélectionner la fonction souhaitée;
Appuyer sur OK et suivre l'explication de la fonction
sélectionnée.
Pour sortir à tout moment de la programmation,
appuyer sur PROG jusqu'au retour à l'état d'attente.
 Les fonctions P6,P9,P12 ne sont pas protégées par
un mot de passe: cela signifie qu'elles sont
opérationnelles même si on ne connaît pas le mot
de passe introduit dans le Decoder.
 Les fonctions P6,P9 n'exigent pas que le Decoder
soit connecté: cela signifie qu'elles sont également
opérationnelles sans le Decoder.
Introduction des données
Lorsqu'à l'intérieur d'une fonction on demande
d'introduire une valeur (par ex. un code ou un n° Tx),
sélectionner chaque caractère avec la touche ,
procéder à l'introduction au moyen des touches  et
 et appuyer sur OK.
 Certaines valeurs peuvent se présenter sous la forme
alphanumérique: cela signifie que pour chaque
caractère, on peut non seulement introduire des
chiffres de 0 à 9, mais aussi des lettres de A à F.
 Certaines valeurs peuvent être composées de plus
de 4 caractères (limite de l'afficheur) et sont
"cassées" en deux affichages successifs: après avoir
introduit la première partie, en appuyant sur OK on
peut introduire la deuxième partie.
FRANÇAIS
