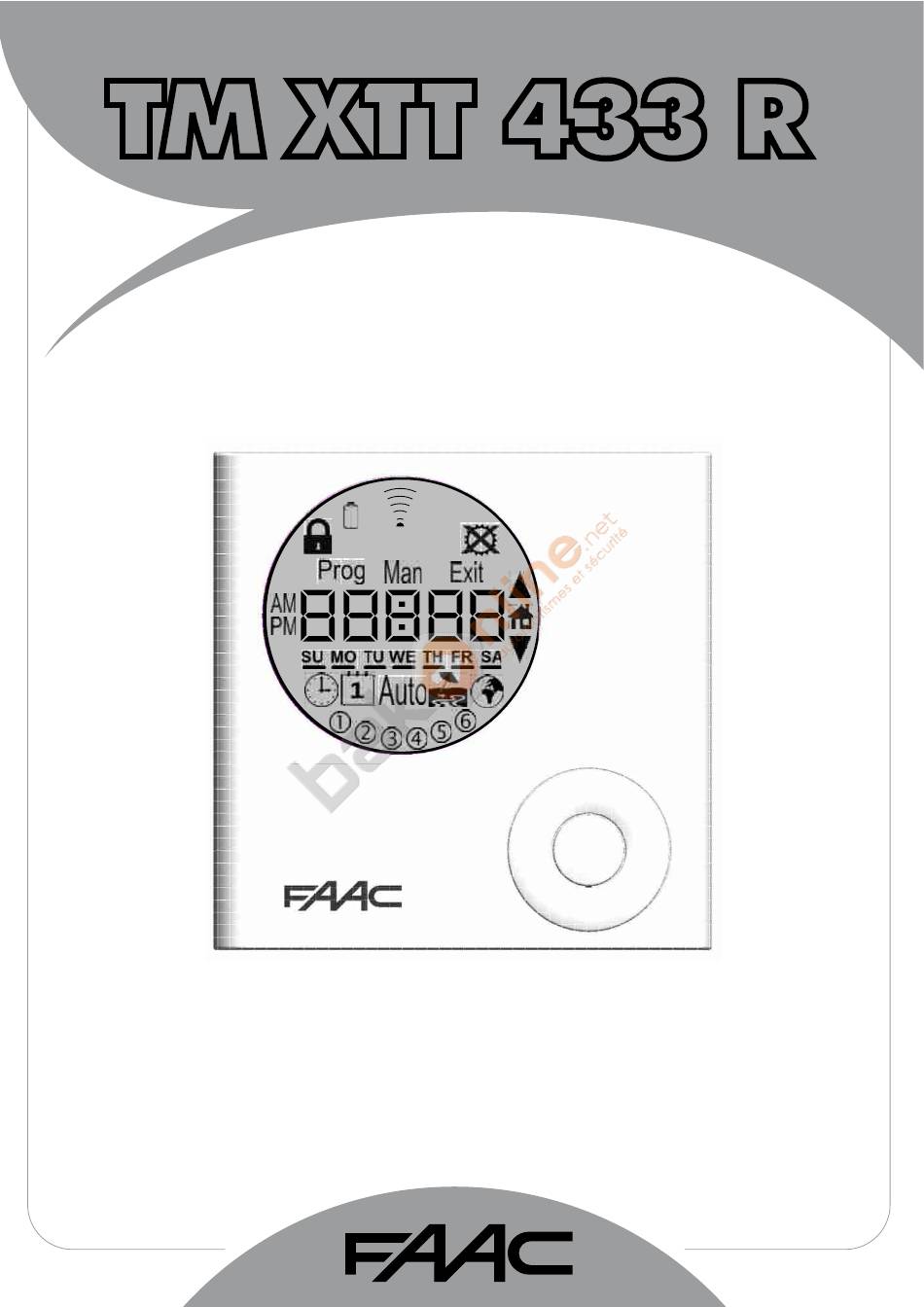

  • Page 1 TM XTT 433 R http://www.bakonline.net/...
  • Page 2 Une installation erronée ou un usage erroné du produit peut entraîner de graves conséquences pour les 8) FAAC décline toute responsabilité quant à la sécurité personnes. et au bon fonctionnement de l’automatisme si les composants utilisés dans l’installation n’appartiennent...

  • Page 3: Table Des Matières

    6 MISE EN SERVICE .............................. 6.1 Programmation de la date et de l’heure ....................6.2 ASSOCIATION du programmateur horaire TM XTT 433 R AU MOTEUR ............6.3 Ajout d’un programmateur horaire TM XTT 433 R ..................6.4 Effacement d’un moteur à l’intérieur d’un groupe ..................

  • Page 4: Indications Générales

    Actes de vandalisme. 3 DESCRIPTION Le programmateur horaire TM XTT 433 R est disposé pour le montage mural et sert à commander, par l’intermédiaire d’un interrupteur horaire l’actionnement de motorisations automatisées, comme les stores pare-soleil, les volets roulants et les persiennes.

  • Page 5: Description Du Programmateur Horaire Tm Xtt 433 R

    Description du programmateur horaire TM XTT 433 R S U P P O R T MURAL AFFICHEUR PILE TOUCHES DE COMMANDE TOUCHE DE PROGRAMMATION Description des touches TOUCHE DE COMMANDE MONTÉE (*** ouverture pour persiennes) TOUCHE DE CHOIX DU CANAL TOUCHE DE CHANGEMENT RADIO (1÷6 +TOTAL)

  • Page 6: Description De L'étiquette D'identification

    Description de l’étiquette d’identification A - CODE D’IDENTIFICATION DU MODÈLE D - RÉFÉRENCE NOTIFIED BODY B - NUMÉRO D’IDENTIFICATION DU LOT DE PRODUCTION E - MARQUAGE CE C - LIRE LES INSTRUCTIONS F - ÉLIMINER SELON LES DIRECTIVES EN VIGUEUR 4 CARACTÉRISTIQUES TECHNIQUES Dimensions Données techniques...

  • Page 7: Installation

    Procéder comme suit : Décrocher le support mural 1 du programmateur horaire TM XTT 433 R 2 et l’utiliser pour marquer les points de perçage sur le mur d’installation. Percer le mur et fixer le support 1 avec les vis 3 et les tasseaux 4 (*accessoires non fournis).

  • Page 8: Programmation De La Date Et De L'heure

    Programmation de la date et de l’heure Lorsqu’on se trouve dans le menu programmation ( allumée), le programmateur horaire TM XTT 433 R se prépare automatiquement à fonctionner si aucune touche n’est enfoncée pendant 1 minute. Si l’on souhaite quitter immédiatement le menu, appuyer sur la touche pendant 5 secondes.
  • Page 9 A p p u y e r p l u s i e u r s f o i s s u r l a t o u c h e j u s q u ’ à l ’ a f f i c h a g e d ’ E x i t p o u r m o d i f i e r d ’...

  • Page 10: Association Du Programmateur Horaire Tm Xtt 433 R Au Moteur

    ASSOCIATION DU PROGRAMMATEUR HORAIRE TM XTT 433 R AU MOTEUR Pour la mémorisation du TEMPORISATEUR sur un moteur n’ayant pas d’autres télécommandes en mémoire, voir les instructions de chaque moteur Ajout d’un programmateur horaire TM XTT 433 R TÉLÉCOMMANDE DÉJÀ...

  • Page 11: Effacement D'un Moteur À L'intérieur D'un Groupe

    Effacement d’un moteur à l’intérieur d’un groupe. Procéder comme suit : Appuyer sur la touche pour afficher la fonction Appuyer sur la touche pour sélectionner le canal radio d’où l’on souhaite éliminer le moteur. possible sélectionner individuellement simultanément les canaux 1 à 6. Le cercle affiché numéro indique canal...

  • Page 12: Effacement D'un Seul Canal D'un Moteur

    CHAQUE PRESSION AVANT 10 s. Appuyer pendant 2 secondes sur la touche 2 s. dans un délai de 10 secondes. Le moteur effectuera un mouvement bref dans les deux sens pour confirmer l’effacement du programmateur horaire TM XTT 433 R. http://www.bakonline.net/...

  • Page 13: Informations Concernant L'utilisation

    7 INFORMATIONS CONCERNANT L’UTILISATION Mémorisation de la position préférée (uniquement pour TM xx ER-ERO) Sur la motorisation, on peut définir une position préférée du volet roulant, accessible en mode manuel, en appuyant sur la touche , ou en la programmant sur un ou plusieurs canaux à...

  • Page 14: Choix Du Mode (Menu Utilisateur)

    Choix du mode (menu utilisateur) Vérifier sur l’afficheur que l’on se trouve bien dans le mode utilisateur ( Prog éteinte). Appuyer sur la touche pour passer d’un mode à l’autre : 1. Manuel 2. Automatique ; 3. Automatique + vacances ; 4.

  • Page 15: Fonctionnement En Mode Manuel

    7.3.1 Fonctionnement en mode manuel La fonction manuelle permet d’envoyer des commandes au moteur associé par l’intermédiaire des touches montée, descente, position préférée, stop, directement à partir du programmateur horaire. Procéder comme suit : Appuyer sur la touche pour sélectionner le canal radio sur lequel on souhaite activer ou désactiver la fonction.

  • Page 16: Fonctionnement En Mode Automatique + « Vacances

    Fonctionnement en mode « automatique + planétaire » En mode automatique + planétaire, le programmateur horaire TM XTT 433 R actionne automatiquement les moteurs en fonction de la programmation horaire effectuée, en fonction de la période de l’année et de la latitude sélectionnée, garantissant constamment un degré...

  • Page 17: Fonctionnement En Mode « Automatique + Vacances + Planétaire

    Programmation des fonctions Lorsqu’on se trouve dans le menu programmation ( allumée) sans enfoncer aucune touche pendant 1 minute, le programmateur horaire TM XTT 433 R se prépare automatiquement au fonctionnement. 7.4.1 Réglage de la fonction automatique (sélection commandes) Après avoir sélectionné...
  • Page 18 TM XTT 433 R. Après avoir programmé le programmateur horaire TM XTT 433 R, les sélections effectuées ne seront opérationnelles que si l’événement est actif (ON) ; si l’événement est désactivé (OFF), les sélections ne seront pas opérationnelles ;...
  • Page 19 http://www.bakonline.net/...

  • Page 20: Configuration De La Fonction « Vacances

    Le fonctionnement est basé sur l’activation programmée sur le programmateur horaire TM XTT 433 R, en effectuant des mouvements au hasard avec un décalage dans un délai de 15 minutes à compter de la programmation, pendant toute la journée.

  • Page 21: Réglage Des Fonctions « Planétaire

    Réglage des fonctions « Planétaire » 7.4.3 La fonction planétaire permet d’activer automatiquement les actionnements des moteurs en se basant sur les horaires de l’aube et du coucher du soleil, calculés en sélectionnant la latitude du pays d’installation. Le système décale automatiquement l’heure de l’aube et du coucher du soleil en fonction de la période de l’année, garantissant ainsi un degré...
  • Page 22 http://www.bakonline.net/...

  • Page 23: Verrouillage Du Clavier

    Placer le couvercle C dans son logement et le tourner en sens inverse horaire pour le bloquer. Après l’opération de remplacement, raccrocher le programmateur horaire TM XTT 433 R S au support B. Si l’on extrait la batterie, il faudra régler de nouveau la date et l’heure. Les événements sélectionnés resteront en...

  • Page 24: Résolution Des Problèmes

    • Éventuellement, mémoriser de nouveau les canaux programmées radio du programmateur horaire TM XTT 433 R • Le capteur soleil est activé : le désactiver 10 ÉLIMINATION Éliminer l’appareil en le déposant sur un point de ramassage de matériel électronique ou par l’intermédiaire du revendeur spécialisé.
  • Page 25 http://www.bakonline.net/...
  • Page 26 Les descriptions et les illustrations du présent manuel sont fournies à titre indicatif. FAAC se réserve le droit d’apporter à tout moment les modifications qu’elle jugera utiles sur ce produit tout en conservant les caractéristiques essentielles, sans devoir pour autant mettre à...
