3.3.6 C
ONNEXION DES
Respectez toutes les instructions d'installation lors de la réalisation des connexions, y compris les
règlements locaux et les instructions fournies à la section 3.1 Instructions d'installation.
Remarque : Pour de plus amples détails sur la connexion des anciennes boîtes de raccordement, consultez l'annexe D.
Connexions de l'ancienne boîte de raccordement.
Respectez la polarité
pour :
a. RS422
b. RS485
c. alimentation 12 Vcc
(le transformateur
12 Vcc doit être doté
d'une fiche alimentation
positif au centre
)
Remarque :
Lorsque vous
utilisez plusieurs
claviers, vous
pouvez connecter
les CyberDome
et d'autres
récepteurs à la
sortie RS422 de
n'importe quel
clavier.

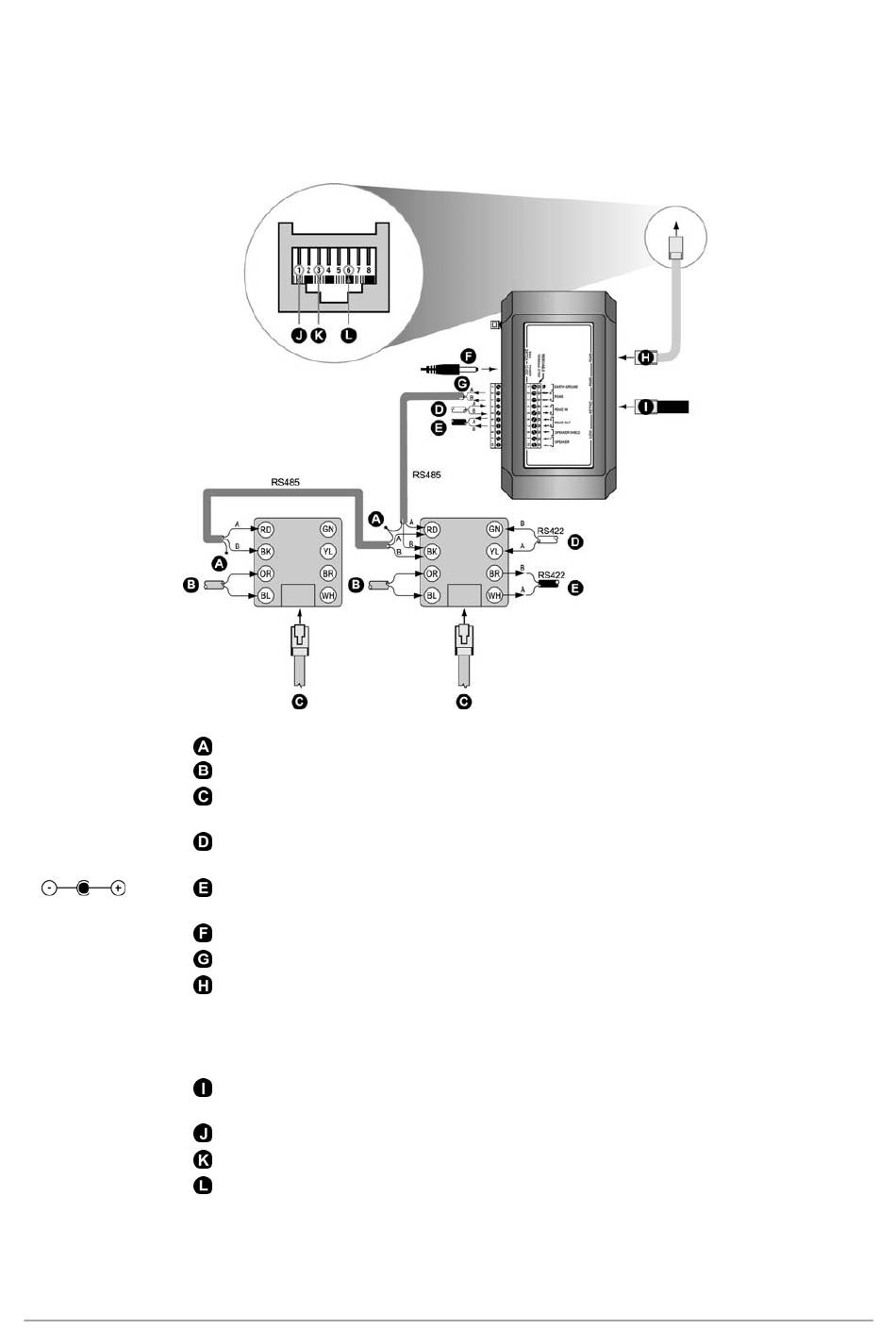

Figure 10. Connexions de la nouvelle boîte de raccordement à l'ancienne
Manuel d'utilisation du clavier KTD-405U
A
NCIENNES ET DES
Blindage RS485 (flottant)
12 Vcc (aucune polarité sur l'ancienne boîte de raccordement)
RJ45 du clavier (entrée des données RS422 à partir du clavier ; câble croisé argenté pour
l'ancienne boîte de raccordement)
Entrée RS422 (entrée des données à partir de périphériques tels que des unités d'alarme,
des convertisseurs ASCII ou des claviers (consultez les instructions))
Sortie RS422 (sortie des données vers des périphériques tels que des dômes, des aiguilleurs
ou des claviers (autres que KTD-405))
12 Vcc (respectez la polarité sur la nouvelle boîte de raccordement)
RS485 vers la boîte de raccordement d'un clavier supplémentaire
Sortie RS485 (sortie des données vers des périphériques tels que des multiplexeurs ou
des DVMRe ; mise à la terre sur mux/DVMRe)
Remarque : Lorsque vous utilisez un câble STP pour la connexion RS485 entre des boîtes de
raccordement, vous ne pouvez utiliser que l'une des deux connexions des sorties RJ45 RS485 vers un
multiplexeur ou un DVMRe. Ceci garantit une terminaison correcte.
Entrée Clavier (entrée des données RS422 et RS485 à partir du clavier ; câble droit noir pour
la nouvelle boîte de raccordement)
Broche 1 vers blindage RS485 (mise à la terre d'une seule extrémité)
Broche 3 vers RS485 A
Broche 6 vers RS485 B
Remarque : Les broches 2, 4, 5, 7 et 8 ne sont pas connectées.
N
B
OUVELLES
OITES DE
R
ACCORDEMENT
15
