7.
Enfichez la coque isolante avant (6) sur le groupe de
maintien de la température de retour.
4.8.2
Monter la sonde
Selon la configuration du système de chauffage et du type
de réglage, il faut raccorder différentes sondes. Le schéma
hydraulique vous indique où installer les sondes.

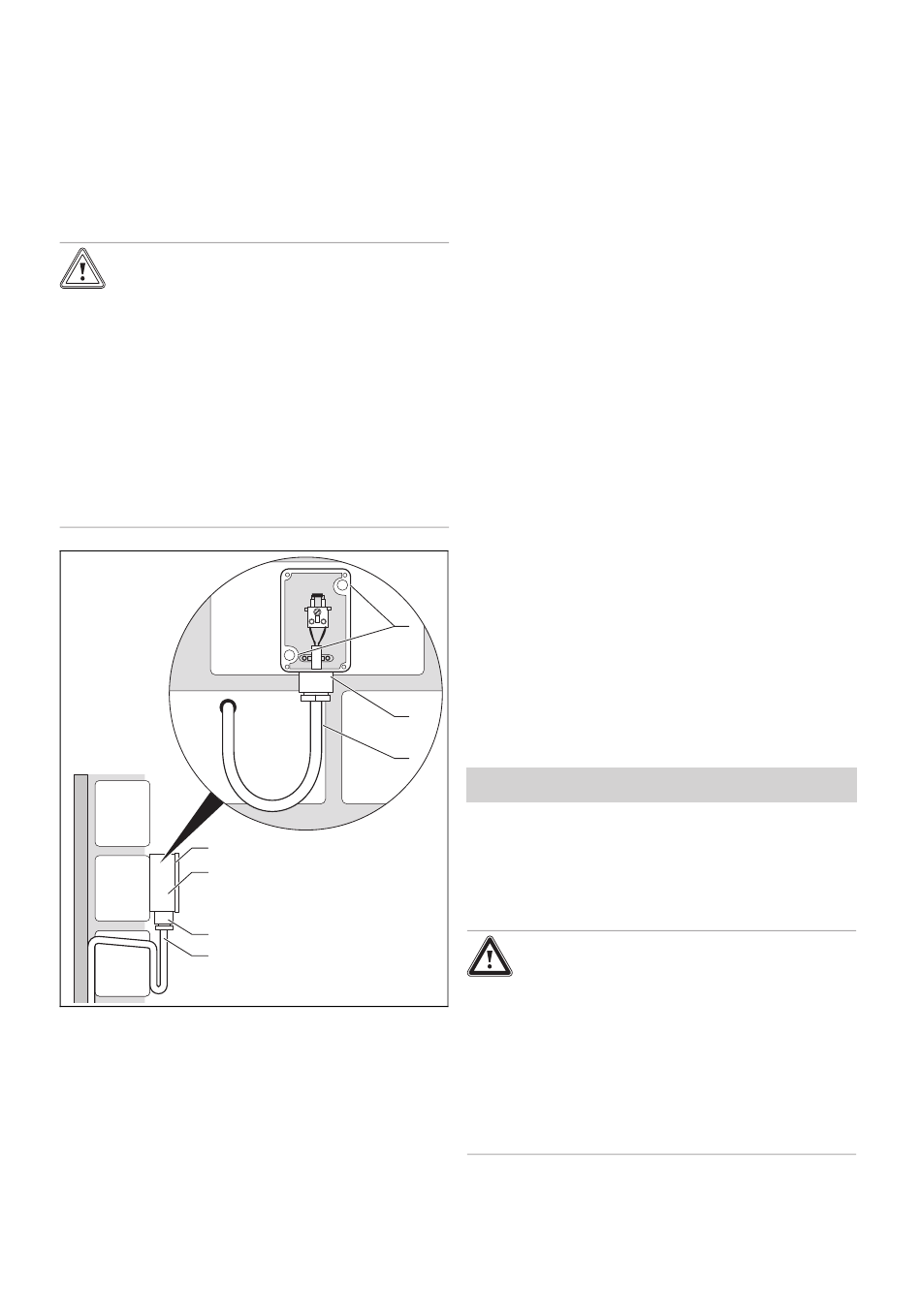

4.8.2.1 Monter la sonde extérieure
Attention !
Risques de dommages matériels en cas
de montage incorrect de la sonde exté-
rieure
Tout montage incorrect peut provoquer des
dommages au niveau du produit et du mur
du bâtiment, par ex. du fait de l'infiltration
d'humidité.
▶
Montez le câble de raccordement avec
une légère pente vers l'extérieur et une
boucle anti-goutte.
▶
Montez la sonde extérieure avec le passe
câbles vers le bas.
5
4
2
3
1.
Repérez un emplacement approprié sur le mur exté-
rieur. Tenez compte du câblage pour la sonde exté-
rieure.
2.
Posez le câble de raccordement sur place (3) avec une
légère pente vers l'extérieur et une boucle anti-goutte.
3.
Ôtez le couvercle du boîtier (5) de la sonde extérieure.
4.
Positionnez le couvercle du boîtier contre le mur exté-
rieur et marquez les trous de perçage à travers les ou-
vertures de fixation (1).
5.
Percez deux trous.
0020241403_02 ecoPOWER 3.0 /2, ecoPOWER 4.7 /2 Notice d'installation et de maintenance
–
Diamètre : 6 mm
6.
Insérez les chevilles fournies.
7.
Fixez le socle mural (4) sur le mur extérieur à l'aide de
deux vis de sorte que le passe-câbles soit orienté vers
le bas.
8.
Desserrez légèrement l'écrou-raccord (2) et faites pas-
ser le câble de raccordement dans le passe-câbles par
le dessous.
9.
Reliez le câble de raccordement à la sonde extérieure
et au raccord prévu à cet effet dans le boîtier électrique
du produit (→ installation électrique).
10. Resserrez l'écrou-raccord (2). Le joint du passe-câbles
s'adapte au diamètre du câble utilisé.
–
Diamètre de câble : 4,5 à 10 mm
11. Insérez le joint entre le socle mural et le couvercle du
boîtier.
12. Appuyez le couvercle du boîtier sur le socle mural jus-
qu'à ce que le couvercle s'enclenche.
4.8.2.2 Monter la sonde de température ambiante
▶
Montez la sonde de température ambiante dans un lo-
gement d'environ 1,5 m de hauteur, et présentant un
écart suffisant par rapport aux sources de chaleur, aux
fenêtres et aux portes.
4.8.2.3 Montage de la sonde standard VR 10
La sonde standard VR 10 peut être utilisée comme suit :
–
sonde de température de stockage (par ex. comme cap-
teur de température immergé dans un doigt de gant),
1
–
sonde de température de départ (par ex. dans un com-
pensateur hydraulique),
–
sonde de contact au niveau d'un tube de départ ou de
retour, avec la bande de serrage fournie.
2
4.8.2.4 Installation du coupleur de bus modulant
VR 34
3
Conditions: La commande de l'appareil pour pics de charge doit être mo-
dulée.
▶
Installez le coupleur de bus VR 34 en option, comme
indiqué dans la notice d'installation du coupleur de bus.
5
Installation
Danger !
Risque d'ébouillantement et/ou d'en-
dommagement dû à une installation non
conforme entraînant une fuite d'eau !
Toute contrainte mécanique au niveau des
conduites de raccordement peut entraîner
des défauts d'étanchéité.
▶
Veillez à effectuer un montage des
conduites de raccordement sans tension
mécanique.
Installation 5
