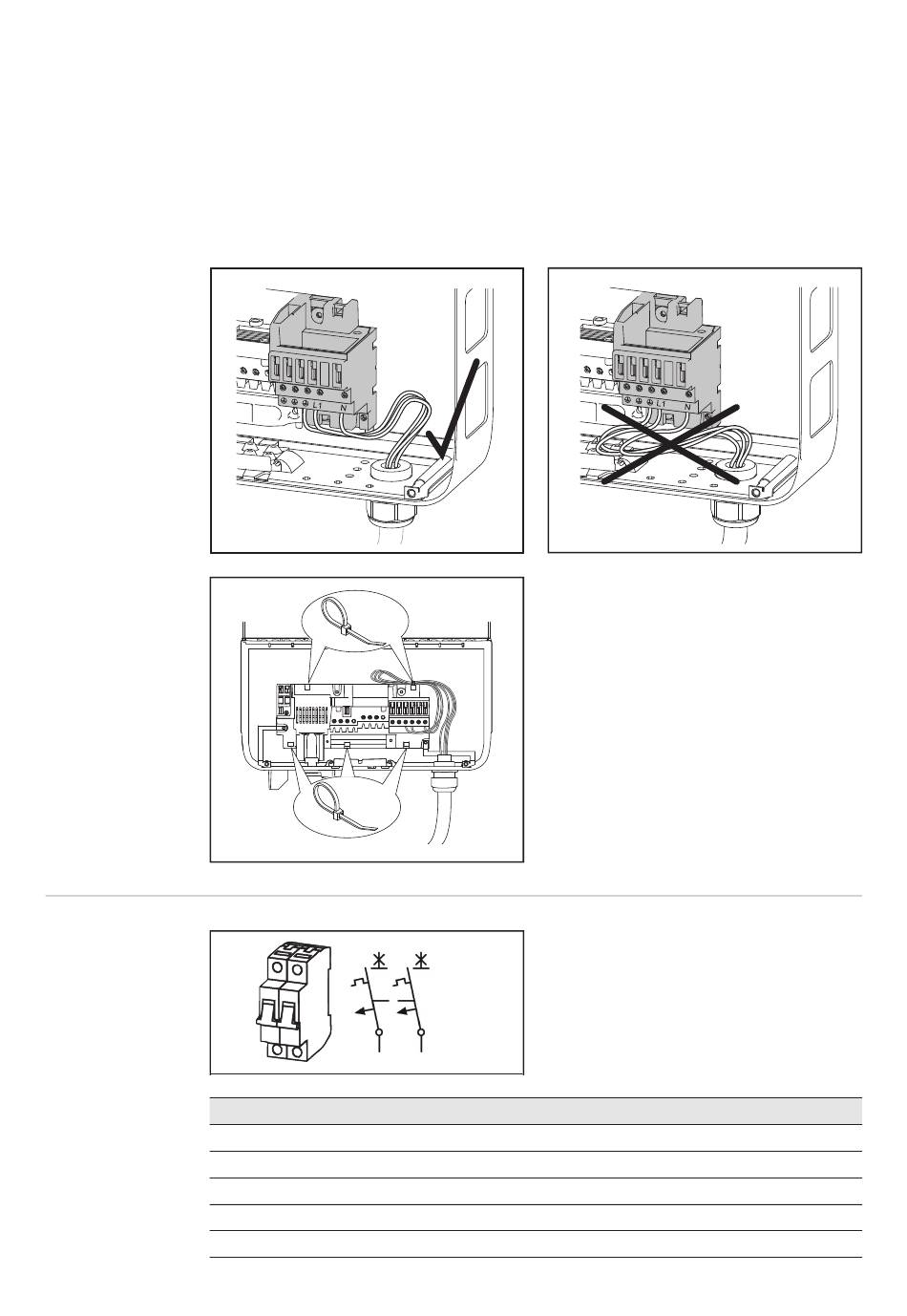

IMPORTANT ! Le conducteur de terre PE du câble AC doit être posé de sorte à être dé-
connecté en dernier en cas de défaillance de l'anti-traction.
Dimensionner par exemple un conducteur de terre PE plus long et faire une boucle.
Si des câbles AC sont posés au-dessus de l'arbre de l'interrupteur principal DC ou en tra-
vers au-dessus du bloc de raccordement de l'interrupteur principal DC, ils peuvent être en-
dommagés lors du pivotement de l'onduleur ou bloquer le mouvement de ce dernier.
IMPORTANT ! Ne pas poser les câbles AC au-dessus de l'arbre de l'interrupteur principal
DC, ni en travers au-dessus du bloc de raccordement de l'interrupteur principal DC !
Protection maxi-
male par fusible
côté courant al-
ternatif
Onduleur
Fronius Primo 3.0-1
Fronius Primo 3.5-1
Fronius Primo 3.6-1
Fronius Primo 4.0-1
Fronius Primo 4.6-1
18
2
AC ~
1
Si des câbles AC ou DC trop longs sont in-
stallés en boucles dans la zone de raccor-
dement, ils doivent être fixés aux œillets
prévus à cet effet sur les côtés inférieur et
supérieur du bloc de raccordement, au mo-
yen d'attache-câbles.
4
max. 63 A
3
Phases
Puissance max.
1
3 000 W
1
3 500 W
1
3 600 W
1
4 000 W
1
4 600 W
Protection max.
1 x C 63 A
1 x C 63 A
1 x C 63 A
1 x C 63 A
1 x C 63 A
